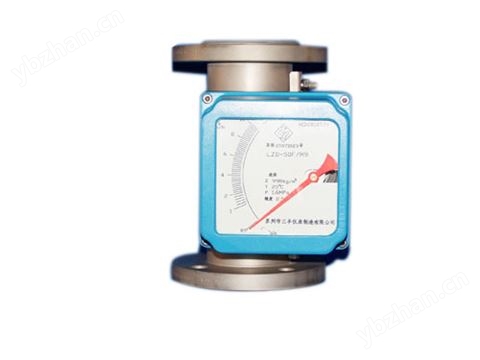

聯系我時，請告知來自 儀表網LZ系列金屬管浮子流量計
| LZ— | 金屬管浮子流量計 | |||||||||
| 代號 | 指示器 | |||||||||
| Z | 基本型指示器 | |||||||||
| D | 遠傳型指示器 | |||||||||
| 代號 | 公稱通徑 | |||||||||
| -15 | DN15 | |||||||||
| -25 | DN25 | |||||||||
| -40 | DN40 | |||||||||
| -50 | DN50 | |||||||||
| -80 | DN80 | |||||||||
| -100 | DN100 | |||||||||
| -150 | DN150 | |||||||||
| 代號 | 結構形式 | |||||||||
| / | 下進上出 | |||||||||
| H1 | 左進右出 | |||||||||
| H2 | 右進左出 | |||||||||
| AA | 側進側出 | |||||||||
| LA | 底進側出 | |||||||||
| S | 螺紋連接 | |||||||||
| M | 快速接頭連接 | |||||||||
| 代號 | 本體材質 | |||||||||
| R1 | 321不銹鋼 | |||||||||
| R4 | 304不銹鋼 | |||||||||
| R6 | 316不銹鋼 | |||||||||
| R6L | 316L不銹鋼 | |||||||||
| Hc4 | 哈C合金 | |||||||||
| Ti | 鈦 | |||||||||
| F | 內襯F46(PTFE) | |||||||||
| 代號 | 指示器類型 | |||||||||
| M7 | 線性指示器 | |||||||||
| M9 | 非線性指示器（就地指針顯示瞬時流量） | |||||||||
| 代號 | 組合功能 | |||||||||
| ESK | 24VDC；遠傳4-20mA標準電流信號 | |||||||||
| ESK-Z | 24VDC；遠傳4-20mA；現場LCD顯示瞬時及累計流量 | |||||||||
| ESK-D | 現場鋰電池供電；LCD顯示瞬時及累計流量 | |||||||||
| K1 | 帶一上線報警點信號 | |||||||||
| K2 | 帶下上線報警點信號 | |||||||||
| K12 | 帶一上線和一下線報警點信號 | |||||||||
| 代號 | 防爆類型 | |||||||||
| Ex | 本安防爆 | |||||||||
| Exd | 隔爆 | |||||||||
| 代號 | 測量介質分類 | |||||||||
| L | 液體 | |||||||||
| G | 氣體 | |||||||||
| 代號 | 增加功能 | |||||||||
| T | 測量管帶有保溫/隔熱夾套 | |||||||||
| HT | 測量介質溫度大于120°高溫 | |||||||||
四．參考流量
五．轉換器形式
六、外形及安裝尺寸
夾套連接法蘭標準為:GB/T9119 PN1.6 DN15
七、安裝形式
流量計垂直安裝，流量計中心線與鉛垂線的夾角不超過5°，在流量計的上游須保證五倍公稱通徑的入口直管段，下游保證250mm出口直管段。如果介質中含有固體雜質，應在流量計上游加裝過濾器；如果介質中含有鐵磁性物質，應在流量計的上游安裝磁過濾器。為了便于維護和清洗且不影響生產，建議安裝旁通管路。為了避免由于管道引起的流量計變形，安裝法蘭必須與儀表同軸并且相互平行，并適當?shù)刂喂艿酪员苊夤艿勒駝?dòng)和減小流量計的軸向負荷，測量系統中控制閥應安裝在流量計的下游。用于測量氣體時，應保證管道壓力不小于5倍流量計的壓力損失，以使浮子穩定工作。
八、附件
可為用戶提供前后直管段、配對法蘭、磁過濾器、氣體阻尼裝置等附件。如果介質中含有鐵磁性顆粒，就應在流量計入口處安裝磁過濾器。磁過濾器中裝有以螺旋方式排列的磁棒，以限度地減小壓力損失，每個磁棒均由PTFE聚四氟乙稀包裹，防止介質的腐蝕。
磁過濾器的結構見圖：
磁過濾器結構 襯PTFE磁過濾器結構
九、限位開關報警裝置
限位開關報警裝置在指示器中的部分由感應頭、鋁片等組成，感應頭被安裝在能被指針軸上的鋁片切割的位置，通過改變感應頭的位置可以任意設定限位值。感應頭輸出信號給金屬轉子流量指示控制儀。
技術參數
1.供電電源：24V AC±10%
2.功耗：≤3W
3.工作溫度：-25℃～60℃
4.輸出觸點容量：24VAC 3A
接線圖
報警點的改變須打開前蓋,松開刻度盤上的小指針的螺釘,調整到需要的位置后,再將螺釘緊固,最后裝好前蓋。
十、設計選用及訂貨須知
1.根據測量流體是氣體或液體,正確遠用氣體或液體金屬管浮子流量計。
2.被測流體無腐蝕性選用普通型，有腐蝕性選用耐腐型。
3.訂貨時請注明被測介質名稱、流量、管道通徑及工作壓力、溫度、密度、粘度等情況。我公司根據用戶提出的密度等進行刻度修正，制作特殊的流量標尺。
4.根據被測流體的測量范圍、應用場合等選擇合適型號的規格品種。如有特殊要求的流量計，請來公司或來函與銷售部聯系。
