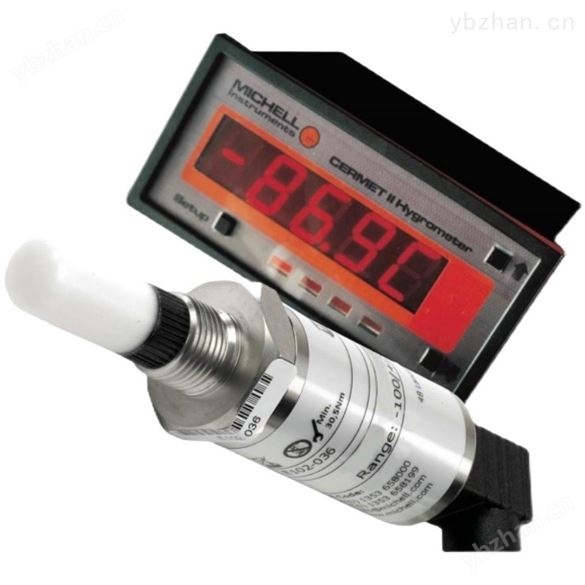

鋼瓶氣低濕氣體在線式露點變送器SF82-TX

可用于壓縮空氣干燥機的露點變送器- SF82

快速響應的多過程連接露點變送器

特點

o露點或 ppmV水分含量輸出

o精度 ±2 °C 露點

o基于RS485 的 Modbus RTU 數字通信

o兩線制 4 至 20 mA

o可追溯至 9 點校驗證書

o電源 5 ~ 28 V DC

o對水分變化的快速反應

o屬于傳感器交換計劃，使用成本低，方便維護

o316 不銹鋼傳感器和取樣模塊

o5/8" UNF, 3/4" UNF, G 1/2" 過程連接

oMiniDIN 43650 C, M12 電氣連接器

鋼瓶氣低濕氣體在線式露點變送器SF82-TX技術參數

測量范圍         -60 °C ~ +60 °C 露點

精度           ±2 °C 露點*

響應時間         63% @ 室溫 @ 1 bara

            -60 °C ~ -20 °C 露點：6 s

            -20 °C ~ -60 °C 露點：40 s

可重復性         0.5°C 露點

校準           可追溯至國家標準 9 個點校驗證書

電氣參數

輸出信號         用戶可在量程內配置; 4-20 mA

            (2 線連接，電流源) 用戶在量程內可配置; 4-20 mA (2 線連接，電流源)

            基于 RS485 的Modbus RTU 數字通信

濕度輸出           露點或水分含量

溫度輸出         不可用 通過 Modbus RTU的數據

工作條件

工作溫度           -20 °C ~ +60 °C

溫度補償范圍       -20 °C ~ +50 °C

儲存溫度         -40 °C ~ +60 °C

Zui大工作壓力       Zui大 10 MPag (100 barg)

壓力安全等級       Zui大 45 MPag (450 barg)

流量速率         1 ~ 5 Nl/min安裝在標準取樣套筒內；0 ~ 10 m/sec 直接插入

機械參數

防護等級         IP66 符合 BS EN 60529

(目前版本)

NEMA 4                                        防護等級符合

NEMA 250 (目前版本)    IP65

外殼材質         316 不銹鋼
