1.高純氮?dú)饴饵c(diǎn)儀 在線微水分析變送器特點


　　• 采用維薩拉 DRYCAPâ 技術，具有 *的自動校準功能


　　• 校準間隔為 2 年


　　• 露點測量范圍為 −70 ... +60 °C (−94 ... +140 °F)


　　• 準確度為 ±2 °C (±3.6 °F)


　　• 防冷凝


　　• 可與維薩拉 DRYCAPâ 手持式露點 儀 DM70 兼容


　　• 可與 Vaisala Insight PC 軟件兼容


　　• 可溯源的校準


　　• 提供電壓 (V) 或電流 (mA) 模擬輸出


　　• 提供支持 Modbus â RTU 的 RS-485 數字輸出


　　• chao過露點水平時觸發 LED 報警


　　• 快速響應時間

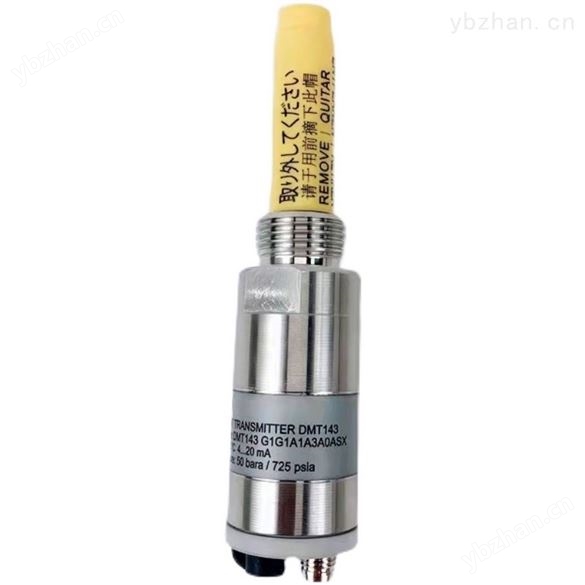

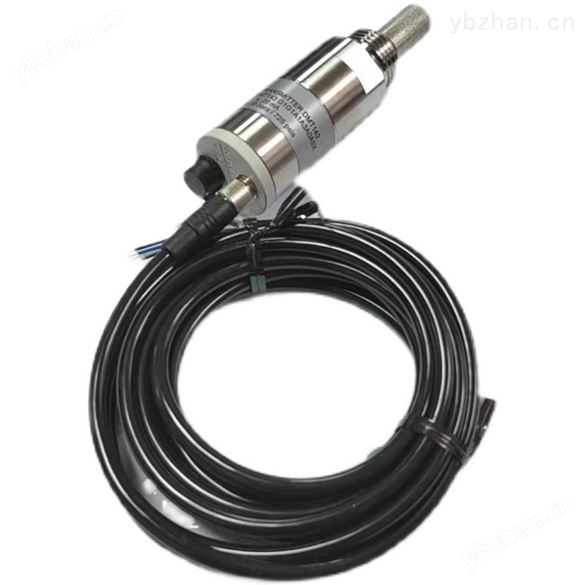

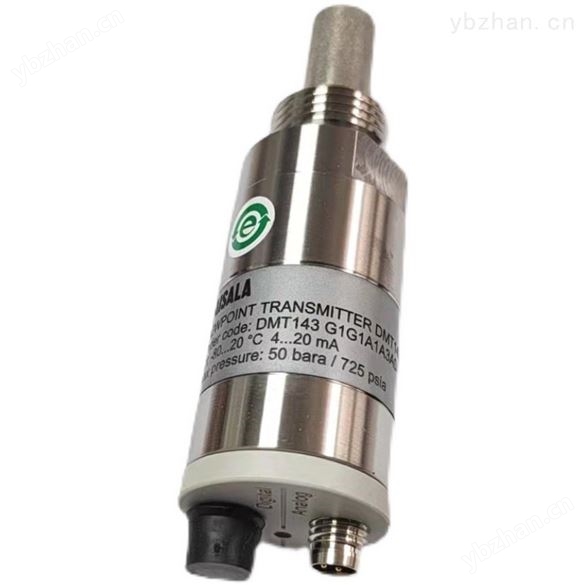

　　維薩拉 DRYCAPâ 技術 ：維薩拉 DRYCAPâ 露點變送器 DMT143 是一款小型露點測量?jī)x器。該變送器可以直接安裝到zui大壓力值 50 bar (725psia) 的系統中。使用維薩拉 DRYCAP â技術可 以實現長期的良好性能運行表現。 傳感器具有很好的耐濕性，因此，變送器在偶爾遭受水濺的應用場合(如在系 統故障或啟動時出現管道冷凝現象)也 能維持高性能。該傳感器還可耐受微粒污染、油蒸氣和大多數化學品的影響,對流速變化也不敏感。


　　較長的校準間隔 ：DMT143高純氮?dú)饴饵c(diǎn)儀 在線微水分析變送器校準間隔為 2 年。此外，維薩拉DRYCAPâ手持式露點儀 DM70 就可以確認DMT143的性能，且不必將變送器從系統中斷開。如果需要進一步調 校，可以將變送器寄送至維薩拉服務部門。 由維薩拉開發的*自動校準功能可檢測可能存在的測量誤差，并在校準曲線中自動修正干端漂移。從而確保準確的測量，并維持較長的校準間隔。


　　易于安裝： DMT143 提供各種功能供用戶選擇，包括不同的輸出方式和安裝選項，以及報警 LED 燈。 由于體積小、重量輕，DMT143可輕松快捷地安裝到狹小空間或小型管道中。 LED 燈對超高露點進行報警。觸發點是在工廠預設的。不過，可以在以后使用 維薩拉DRYCAPâ手持式露點儀DM70或用于Windowsâ的Vaisala Insight PC軟件來調整觸發點。


　　DMT143技術參數


　　傳感器                                  DRYCAPâ 180D


　　傳感器保護                               不銹鋼燒結過濾器


　　建議的校準間隔(用于確認的 準確度)           2年


　　露點溫度 測量范圍(典型值)                   −70 … +60 °C (−94 … +140 °F) Td


　　在空氣或 N2 1)中的精度                       ±2 °C (±3.6 °F) Td


　　模擬輸出量程


　　選項 1                                                                                                              −80 … +20 °C (−112 … +68 °F) Td


　　選項 2                                                                                                              −80 … +20 °C (−112 … +68 °F) Td 常壓下的露點


　　選項 3                                                                                                               自定義量程


　　響應時間 63 % [90 %]


　　2) −70 → −20 °C Td (−94 → −4 °F Td)                                               5 秒 [15 秒](典型值)


　　−20 → −70 °C Td (−4 → −94 °F Td)                                                    45 秒 [10 分鐘](典型值)


　　水體積濃度 (ppm)


　　測量范圍(典型值)                          10 … 40 000 ppm


　　環境溫度為                               +20 °C (+68 °F)，氣壓為 1 bar 時的準確度


　　操作環境


　　測量環境                                 用于空氣、氮?dú)?、氫氣、氬氣、氦?和氧氣


　　1) 溫度 2)                                                                                                             −40 … +60 °C (−40 … +140 °F)


　　相對濕度                         0 … 100 % RH


　　壓力 2)                                                                                                                0 … 50 bara (725 psia)


　　采樣氣體流速                              對測量準確度無影響


　　貯存溫度                                −40 … +60 °C (−40 … +140 °F)


　　輸入和輸出


　　模擬輸出(可定量程)                        4 … 20 mA(3 線)，0 … 1 V / 5 V， 1 … 5 V


　　電流輸出分辨率                      0.002 mA


　　電壓輸出分辨率                      0.3 mV


　　+20 °C 時的電流輸出準確度                     ±0.05 mA


　　+20 °C 時的電壓輸出準確度                     ±0.01 V


　　數字輸出時的工作電壓                   12 … 28 VDC


　　電壓輸出時的工作電壓                   12 … 28 VDC


　　電流輸出時的工作電壓                   18 … 28 VDC


　　電流輸出負載                       zui大 500 ?


　　電壓輸出負載                       zui小 10 kΩ


　　典型溫度系數                              0.005 %輸出范圍/ °C


　　數字輸出                         RS-485，非隔離


　　支持協議                                 維薩拉工業協議 Modbus RTU 協議


　　接頭                                   4 針 M8 (IEC 60947-5-2)


　　環境溫度為 +20 °C 時的電源電流 (Uin 24 VDC)


　　常規測量                         10 mA + 負載電流(典型值)


　　自診斷階段                               220 mA 脈沖(典型值)


　　機械規格機械連接                           iSO 228-1 (G1/2、 1/2 NPT 、3/4-16 UNF 5/8-18 UNF


　　外殼防護等級                              不銹鋼 (AISI316L)


　　重量                           G 螺紋和 UNF 螺紋版本 90 克(3.2 盎司)


　　NPT 螺紋版本 100 克(3.5 盎司)


　　合規性


　　IP 防護等級                               IP66


　　通過 EMC 認證                      EN 61326-1，工業電磁環境
