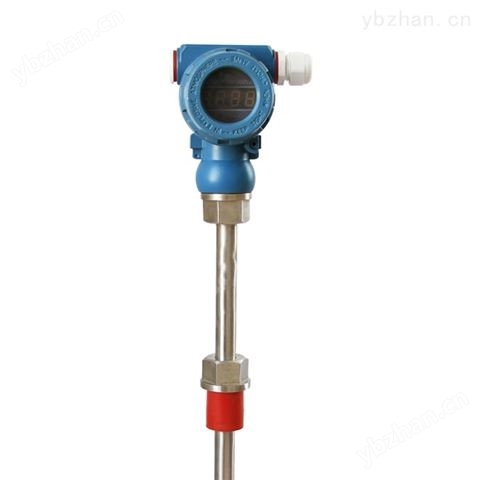

YS-WZPB一體化數顯溫度變送器采用更*的低溫漂的元器件，精度穩定性高，溫漂誤差非常小。智能一體化數顯溫度變送器是一種可以PC組態的兩線制智能溫度變松模塊，他能接收PT100熱電阻的信號輸入，量程可以設定，并能對PT100進行線性化處理輸出與溫度對應4~20mA的電流信號。
變送器的模塊一般安裝在變送器的頭部接線盒里面，變送器設計緊湊，線路采用低功耗設計，降低電路的發熱和環境溫度對變送器的影響。加強的抗干擾設計，使之可以長期穩定的工作在-40~80℃的工業級環境中。
YS-WZPB一體化數顯溫度變送器帶有LED顯示的設計功能，*解決了客戶需要帶顯示表頭的溫度變送器產品，整機采用微功耗設計，LED顯示可以在-40~80℃的工業級環境中長期可靠使用，顯示面板具有按鍵和LED人機接口，既可以通過通信軟件組態校準，也可以通過面板人機實現校準。
智能一體化數顯溫度變送器的特點：
智能兩線制4~20mA工作方式，抗力更好，信號無損遠傳。
提供傳感器真正的恒流激勵，標準三線PT100接入方式。
專用定制ASSIC電路，集成度更高，可靠性更好。
全數字校準，無可動電位器，溫漂低至<20ppm。
加強的EMC抗干擾設計，硬件看門狗，適合各種電磁環境惡劣的工業環境。
純數字的PT100校準計算，精度更高。
智能USB/單線校準接口，接線接單，專業校準組態軟件，校準使用方便快捷。
專業變送器的校準軟件，軟件具有用戶版本和工廠版本，用戶版本無法修改校準參數。
標準三線PT100接法，線路阻抗自動抵消。
全智能一體化的LED顯示接口，整體結構和性能保證。
智能一體化數顯溫度變送器主要參數：
電源電壓：10~36VDC，推薦24VDC。
測量范圍：-200℃~850℃，最小50℃的變送范圍，可以PC組態。
PC接口：USB
輸出信號：兩線制~20mA，電流分辨率約1.6毫安。
限制電流：約22毫安
溫漂系數：<20ppm/℃ 或0.004%FS/1℃（基本量程）
工作環境：溫度-40℃~85℃，濕度：<85%，干燥無腐蝕環境
測量精度：0.1%FS（校準基本量程）
一體化數顯溫度變送器選型方法：（WZPB中的P就是感溫元件材料鉑 {Pt100}，類別是熱電偶或者熱電阻，根據客戶要求。B 指的是變送輸出）
| 型號 | 類別 | 安裝固定
方式 | 接線盒
形式 | 保護管直徑 | 隔爆標志 | 內芯結構 | 保護管特征 | 說 明 |
| YS-WZPB | | | | | | | | 一體化溫度變送器 |
| | R | | | | | | | 熱電偶 |
| Z | | | | | | | 熱電阻 |
| | 1 | | | | | | 無固定裝置 |
| 2 | | | | | | 固定螺紋 |
| 3 | | | | | | 活動法蘭 |
| 4 | | | | | | 固定法蘭 |
| 5 | | | | | | 活絡管接頭式 |
| 6 | | | | | | 固定螺紋錐形式 |
| 7 | | | | | | 直形管接頭式 |
| 8 | | | | | | 固定螺紋管接頭式 |
| 9 | | | | | | 活動螺紋管接頭式 |
| | 2 | | | | | 防噴式 |
| 3 | | | | | 防水式 |
| 4 | | | | | 防爆式 |
| | 0 | | | | Ф16 |
| 1 | | | | Ф12 |
| 2 | | | | Ф16高鋁質管 |
| 3 | | | | Ф20高鋁質管 |
| | B | | | 隔爆 |
| | 無 | | 普通元件 |
| K | | 鎧裝元件 |
| | F | 防腐型 |
| N | 耐磨型 |
| YS-WZPB | R | 2 | 4 | 0 | B | K | F | 典型型號選型 |
