1 產品簡介：

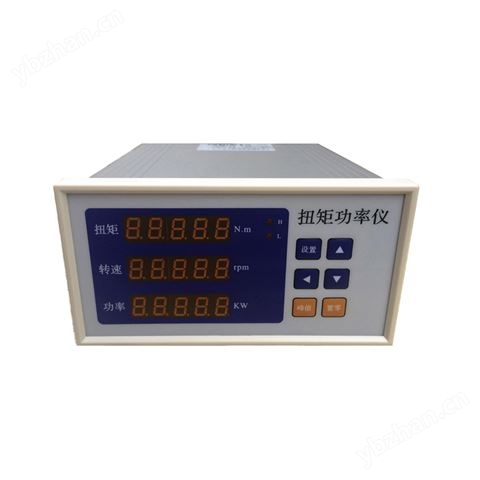

YH500扭矩功率顯示儀專門配套YH500系列動態扭矩傳感器使用，輸入信號5-15KHZ和60脈沖/轉，可以現場顯示扭矩值、轉速和功率值并且配套上位機軟件可以存儲和顯示曲線打印等功能。
2 基本技術規格
?尺寸：A外型盤裝160x80x170mm，包括液晶顯示和數碼管顯示2種；T外形臺式放置：270x106x220mm。
?液晶顯示的儀表，全中文 操作界面，設置方便 ，背光長亮，白天或夜晚都能直觀讀數，在 室外，液晶顯示比數碼管顯示的儀表看的更清楚。
?儀表電源：220VAC 功耗：低于15VA
?使用環境：-10℃~70℃，濕度0~90%RH,不結露。
?測量分辨率：儀表內部測量分辨率可達1/1000000,顯示分辨率受5位顯示數碼管限制，顯示分辯率為1/120000.
?測量速度：每秒25次
?顯示范圍：
扭矩測量：-99999~99999N.m，顯示取值：0~99999N.m，小數點位置可設定
轉速顯示：0~99999，小數點位置可設定
功率顯示：0～99999，小數點自動調節
?脈沖輸入信號：各種NPN、PNP、OC門輸出的傳感器信號、接近開關，旋轉編碼器
?測量頻率： 轉速脈沖輸入0.3Hz～20KHz
扭矩脈沖輸入5KHz～15KHz，可擴展至1HZ~60KHZ
●測量刷新頻率：每秒30次，適用于快速反應場合。
?標配變送輸出
?光電隔離
?2路4mA~20mA直流電流輸出。輸出分辨率：1/4000；誤差小于±0.2% F.S，負載能力：小于等于600Ω
?外供電源
?±15VDC或24VDC
二者選其一，負載能力大于300mA
?標配串口通訊
√光電隔離
√RS232和RS485二者選其一，不默認標配RS485串口
√通訊協議modbus rtu 和ASCII碼，二選一。
●可選配串口打印功能，配接標準的的串口打印機，直接支持中文型，中文型打印形式安排可根據客戶要求做改動。
