中路昌100噸電液伺服*材料試驗機 濟南中路昌試驗機現貨供應

WAW-1000D型微機控制電液伺服*試驗機主機采用油缸下置式主機，主要用于金屬、非金屬的拉伸、壓縮和彎曲試驗。適用于冶金、建筑、輕工、航空、航天、材料、大專院校、科研單位等領域。試驗操作和數據處理符合GB228-2002《室溫材料 金屬拉伸試驗方法》的要求。

二、 方案描述

1、主機

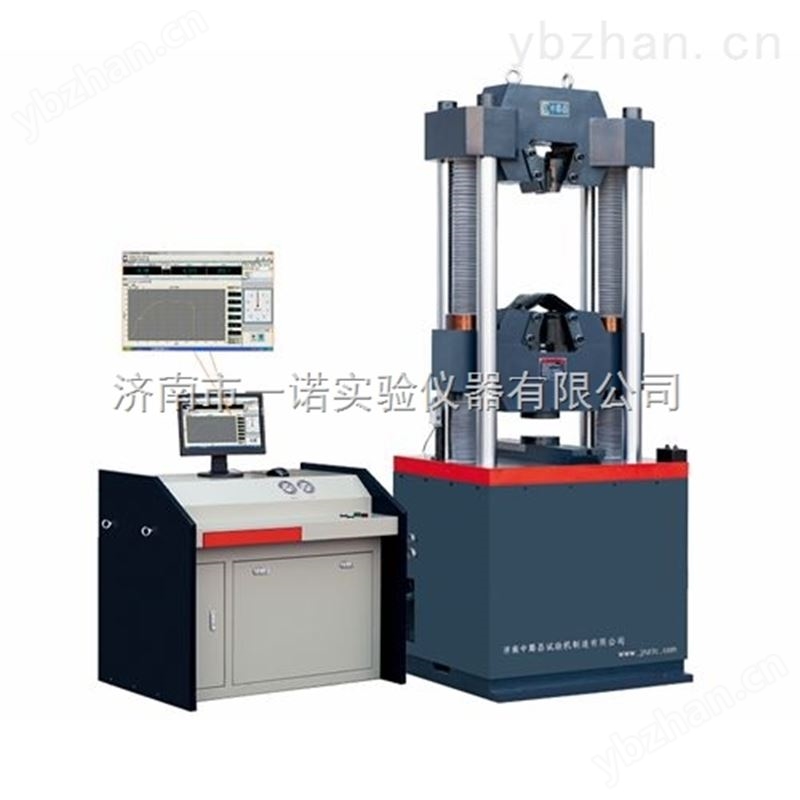

主機采用油缸下置式主機，拉伸空間位于主機的上方，壓縮、彎曲試驗空間位于主機下橫梁和工作臺之間。整機如圖一所示:

2、 傳動系統

下橫梁升降采用電機經減速器、鏈傳動機構、絲杠副傳動，實現拉伸、壓縮空間的調整。

3、 液壓系統

油箱內的液壓油通過電機帶動高壓泵進入油路，流經單向閥、高壓濾油器、壓差閥組、伺服閥，進入油缸。計算機發出控制信號到伺服閥，控制伺服閥的開口和方向，從而控制進入油缸的流量，實現等速試驗力、等速位移等的控制。

4、 控制系統

4.1 功能簡介

l 支持進行拉伸、壓縮、剪切、彎曲等試驗;

l 支持開放編輯試驗、編輯標準和編輯步驟，并支持導出導入試驗、標準和步驟;

l 支持試驗參數自定義;

l 采用開放式的EXCEL報表形式，支持用戶自定義報表格式;

l 查詢打印試驗結果靈活方便，支持打印多個試樣，自定義排序打印項目;

l 程序自帶強大試驗分析功能;

l 程序支持分級管理兩級(管理員、試驗員)用戶管理權限;

4.2 軟件描述

l 主界面集多功能于一體，程序主界面包括：系統菜單區、工具欄區、示值顯示面板、速度顯示面板、試驗參數區、試驗過程區、多圖曲線區、結果處理區、試驗信息區。
