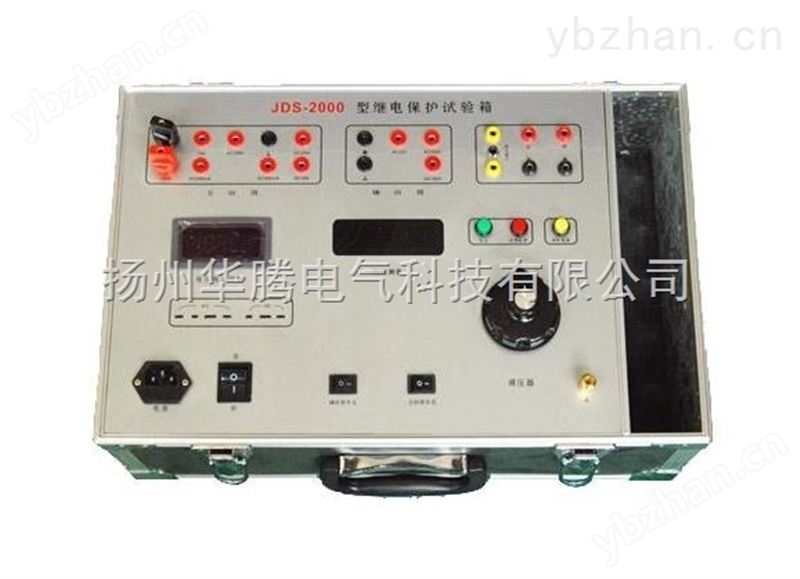

HT-JDS-2000繼電保護試驗箱介紹：

試驗箱采用鋁合金外殼，PVC面板，美觀牢固，雙碳刷調壓器，可同時輸出兩路電壓、電流、0.5級數字表、高精度傳感器，測量準確、6位數顯電秒表，可滿足時間測量、結構緊湊、體積小、攜帶方便。

HT-JDS-2000繼電保護試驗箱特點：

繼電保護試驗箱是我公司2000年開發的又一新型繼電保護試驗設備，該設備在主體不變的情況下，重量僅為10公斤，采用不銹鋼或塑鋁機箱，美觀牢固，減震性能良好。采用雙碳刷調壓器（即雙面調調壓器），大旋鈕調節負載較重的交直流電壓、電流，小旋鈕調節負載較輕的交直流電壓、電流，可兩路同時輸出。采用0.5級數字表，高精度傳感器，測量精確，采用六位數顯電秒表，可滿足時間測量，實為繼電保護工作人員外出作業的良好工具。

工作原理：

1、原理說明
    儀器分為主回路和輔回路兩個回路，主回路采用大旋鈕調節，輔回路采用小旋鈕調節，主回路通過面板上“輸出選擇”按鍵開關控制其輸出的各種量，并且每切換一種輸出的同時，儀器上的數字電壓/電流表可自動監視其輸出值。輔回路通過輸出開關控制直接調節輸出，測量可外附萬用表測量。
2、主回路原理
    輸入的AC220V電源經保險通過輸出控制繼電器K1進入雙碳刷調壓器T1輸入端，通過T1大旋鈕調節的電量進入隔離變壓器T2（兼升流器），升流器分三個抽頭輸出，一個抽頭為AC0～250V輸出，額定電流為3A;該抽頭輸出電壓經整流濾波后可輸出0～350V直流電壓；第二個抽為15V（10A），該抽頭一路經傳感器通過繼電器控制輸出0～10A交流電流，一路經電阻輸出0～500mA交流電流，一路經繼電器轉換可輸出0～10A或0～500mA直流電流；第二個抽頭為10V（100A）大電流端，該抽頭穿過傳感器一次側直接輸出100A電流，該回路帶負載能力較強，但輸出稍有過載，不能長時間處于大電流狀態下。
3、輔回路
    與主回路一樣，AC220V電源經保險進入雙碳刷調壓器T1小旋鈕調節的電壓量，通過隔離變壓器T4可直接調節輸出0～20V或0～250V交流電壓或0～350V直流電壓，此回路額定電流為1A。按下輔回路“輸出控制”開關，調節小旋鈕即可輸出。
4、測量回路
    由大旋鈕調節的主回路輸出量交流“0～250V”﹑“0～500mA”﹑“0～10A”﹑“0～100A”,直流“0～350V”﹑“0～500mA”﹑“0～10A”通過設備內線路板上繼電器轉換，每切換一個檔，便可監視所對應的輸出量。其中“0～500mA”檔包括在“0～10A”檔中。使用時，在“0～10A”兩下即是“0～500mA”監視。
5、時間測量
    設備內置6位數顯秒表，電秒表可內部啟動，也可外部啟動。內部啟動時，按下“輸出控制”開關，即可啟動秒表，通過接點短接設備面板上停表端子即可停止秒表。秒表單獨設有電源開關，不用時可將秒表關掉。
6、聲光提示
    電路設備內置聲光提示電路，在被測斷電器接點動作時，可將接點接入試驗箱聲光提示插孔，試驗箱內發出報警聲或發光，提示斷電器接點動作情況。

參數特性：

1、輸入電源：AC，220V±10％  50Hz
    2、標稱容量：1kVA（可根據要求增加或減小容量）
    3、輸出：主回路：AC  0～250V   （3A）
      （大旋鈕調節）      0～500mA  （15V）   串電阻
                        0～10A    （15V）   串電阻
                        0～100A   （10A）
                    DC  0～350V   （3A）
                        0～500mA  （15V）   串電阻
                        0～10A    （15V）
            輔回路：AC  0～20V    （1A）
      （小旋鈕調節）      0～250V   （1A）
                    DC  0～350V   （1A）
    4、測量范圍：
      測電壓范圍：      0～500.0V（直測）
      測交流電流范圍：  0～500mA（直測）
                        0～10.00A（傳感器輸入）
                        0～100.0A（傳感器輸入）
      測直流電流范圍：  0～500.0mA（直測）
                        0～10.00A（分流器輸入）
      測時間范圍：      0～999..999S（分辨率為1mS）
    5、準 確 度：測量標準為0.5級
    6、使用環境溫度：-20℃～45℃
    7、外形尺寸：272mm×172mm×262mm
    8、重    量：10kg
