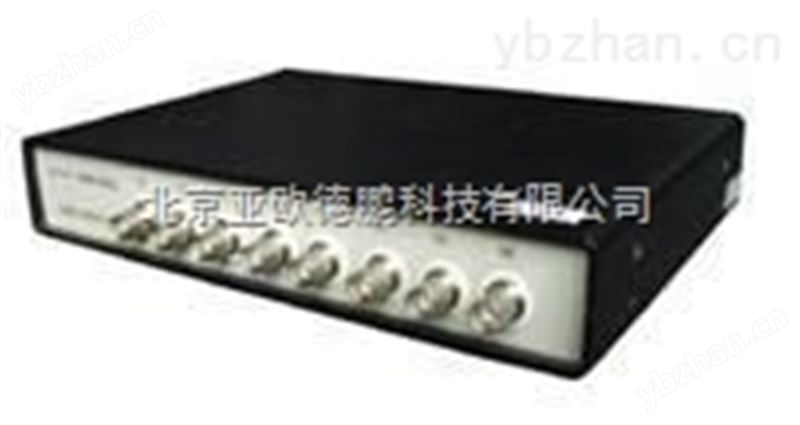

數據采集分析系統/數據采集儀 型號:DP-7201
硬件
　　USB接口數據采集儀
系統功能
通道數：16通道
分辨率：16位
采樣頻率： 200kHz
分析軟件
a.信號示波和采樣，多通道信號示波器和大容量數據連續采集儀。
1) 示波：含時域示波、頻域示波和時頻域雙顯示波，頻譜形式為幅值譜Peak，縱坐標方式為線性，并有可選Hanning窗。
2) 大容量連續采樣（僅受硬盤大小限制），采樣隨啟隨停，并有示波－采樣－回放流程，有效避免誤采樣；3種采樣方式（隨機、觸發和多次觸發）。
3) 三維采樣：可邊采樣、邊示波、邊行頻譜分析，示波采樣分析同時行。
b.時域運算分析（多蹤）
1) 波形瀏覽：可逐頁回放，頁、末頁、前頁或后頁滾動。
2) 波形快速定位：快速定位到波形任何位置，顯示時間和幅值，快速定位到Z大值和Z小值。
3) 縱坐標尺度方式：按自由尺度顯示。
4) 波形數學運算：可以行積分、微分、常數加減乘除運算。 5) 時域指標統計：可統計Z大值、Z小值、平均值、均方根值等時域指標。
c.頻譜分析
1) 波形快速定位：快速定位到波形任何位置，顯示頻率和幅值，快速定位到Z大值和Z小值。
2) 波形顯示：在頻譜分析的同時行顯示波形。
3) 頻譜加窗方式：Hanning窗、Hamming窗、三角窗、Blackman窗、平窗、矩形窗。
d.結果輸出
1) 圖形打?。褐苯訉@示的圖形通過打印機打?。?br />2) 圖形存盤：將顯示內容保存為BMP文件，可為其它軟件使用；
3) 圖形復制：將顯示內容復制到Windows系統剪貼板中，可在其它軟件中行粘貼操作；
4) 數據導出：將分析結果的數據導出為TXT格式的數據文件；
5) 圖文報告：直接將采樣或分析結果的各種參數、設置、圖形和數據以圖文報告的方式輸出為Word格式的報告文件(*.doc)。
