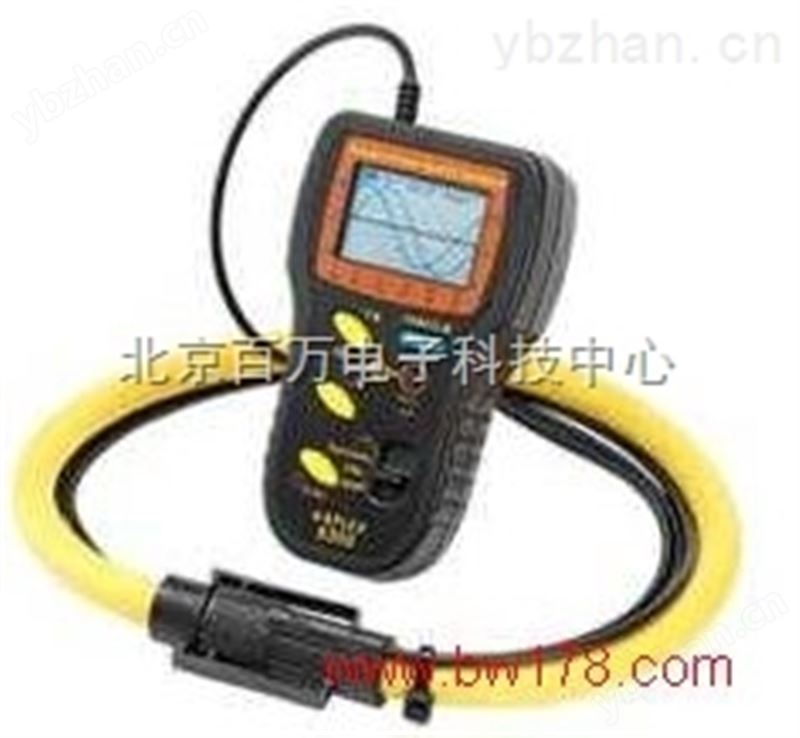

DT307-AFLEX-6300--繪圖式電力及諧波分析儀 繪圖式電力及諧波檢測儀 繪圖式電力及諧波測量?jī)x詳細介紹
特點：
同時顯示電壓與電流波形，以了解兩者關系
顯示系統Z大需求(Z大需求MD用W,KW,MW表示，使用者可設定評估時間
電流電壓諧波分析可高達50次，可任意選擇紀錄諧波次
一個畫面可顯示25個諧波
高速取樣速度(每周期512點)來確實顯示波形，可選擇紀錄諧波每周期32,64,128,256點，作為電腦資料分析
諧波總量百分比(%THD-F)分析
圖示顯示各種電力系統相位圖，以了解各相間的電壓電流關系
可設定PT比(1~3000)
頻率測量 繪圖式電力及諧波分析儀 繪圖式電力及諧波檢測儀 繪圖式電力及諧波測量?jī)x
可偵測電壓瞬間不穩，記下128個發生點(時間+幾個周期+故障情形)。使用者可設定上下限百分比(%)，并在電表上顯示
可記錄50000筆資料，使用者可設定定時記錄的時間(1~6000秒)
可即時輸出波形、電力系統參數或50個諧波等資料
帶有背光的大型矩陣LCD顯示
光學式RS-232C介面
可設定起始紀錄時間及停止記錄時間，紀錄瞬間才有耗電池，不紀錄進入休眠，延長電池壽命
內建時鐘及萬年歷，配合記錄使用
規格：
交流瓦特 AC Watt (45~65 Hz, PF 0.5 to 1, CT=1)
范圍 解析度 讀值準確度
100.0 - 999.9 W 0.1 W 2% of range
1.000 - 9.999 KW 0.001 KW 2% of range
10.00 - 99.99 KW 0.01 KW 2% of range
100.0 - 999.9 KW 0.1 KW 2% of range
1000 - 9999 KW 1 KW 2% of range
交流電流 AC Current(45~65 Hz , True RMS)
范圍 范圍 解析度 讀值準確度
30 - 300A 0.00 - 300A 0.1 A 1% of range
300 - 999.9A 100.0-999.9A 0.1 A 1% of range
1000 - 3000A 1000 - 3000A 1 A 1% of range
交流電流諧波分析(百分比%及大小，1到50次諧波)
繪圖式電力及諧波分析儀 繪圖式電力及諧波檢測儀 繪圖式電力及諧波測量?jī)x
范圍 解析度 讀值準確度 解析度 讀值準確度
10.0 - 300 A 0.1% ±1.0% 0.1 A ±1.0% of range
1000 - 3000 A 0.1% ±1.0% 1 A ±1.0% of range
功率因數 (PF)
范圍 解析度 讀值準確度
0.00 - 1.00 0.001 0.04
交流電壓諧波分析(百分比%及大小，1到50次諧波)
范圍 解析度 讀值準確度 解析度 讀值準確度
50 - 600 V 0.1% ± 0.5% 0.1V ±0.5%±0.5V
諧波總量百分比(%THD-F，1到50次諧波)
范圍 解析度 基本準確度
0.0 - 999.9% 0.1% 2%
相角( Φ )
范圍 解析度 讀值準確度
-180°to 180°(0°to 360°) 0.1 ±1 °±2 didits
交流電壓AC Voltage(45~65 Hz, True RMS)
范圍 解析度 基本準確度
3 V - 600 V 0.1 V ±0.5% ±5
一般規格
直徑 約 170 mm
電池規格 2個 1.5 V SUM-3
顯示 128*64 點矩陣
耗電量 約 10 mA
自動關機 30分鐘
LCD 顯示更新速度 約每秒2次
每周期取樣速度 512次(電壓電流)，256次(瓦特)
操作溫度 -10 ℃ to 50 ℃
操作濕度 <85% RH
儲存溫度 -20 ℃ to 60 ℃
儲存濕度 <75% RH
尺寸 130 mm (L) * 80 mm (W) * 43 mm (H)，5.1"(L) * 3.1"(W) * 1.7"(H)
附件 測試棒 *1 、說明書 *1 、電池 1.5V*2
重量 450g
