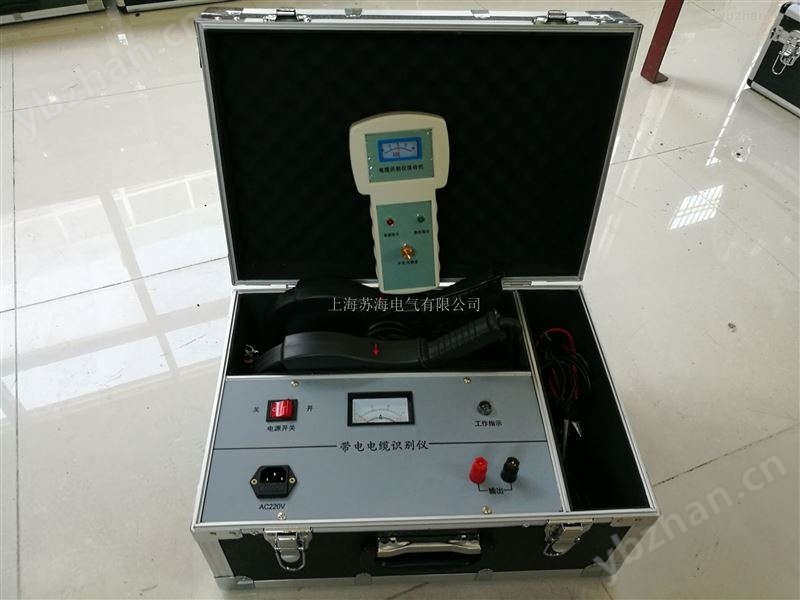

HMXL-202電纜識別儀 概述HMXL-202電纜識別儀是用于將某一特定電纜從一束電纜中識別出來的儀器。它是緊湊型儀器，裝在鋁合金箱內，由一個信號發生器，一個帶傳感器的接收機及連線構成。 一、工作原理簡介　　為了可靠準確地識別電纜，需要給被識別電纜加一特殊的信號，該信號要被接收機接收，利用這一特性便能識別出要找的電纜。該儀器按下述原理工作： 發生器將周期性的單極性電壓脈沖饋入要識別的電纜中，該電纜需要在遠端接地，以保證有足夠大的電流流過電纜。該系統要設計成返回電流不要從同一電纜中返回，能做到這一點，饋入電纜中的脈沖電流的方向可做為一明顯的識別標準，流出去的電流僅從這一根電纜通過，所有其它鄰近電纜中流過的都是返回電流，但它們的極性相反。除了電流方向這一實際差異外，電流幅度也是一識別特征，流出去的電流僅通過一根電纜、而返回電流可通過幾根電纜、這意味著流出去的電流比流過其它電纜的返回電流大。 接收機的任務是探測流過電纜電流方向以及它的大小。為達到這一目的，電流傳感器被用作傳感器，它帶有一放大器并串聯在電路中，傳感器鉗住被測電纜，電流流過電纜產生的磁場在傳感器的線圈中感應出電壓，該電壓極性由電流方向和傳感器線圈的方向決定。為了得到明顯有電流方向的電壓極性，對一束電纜中所有電纜進行測試都采取相同正確的方向。傳感器線圈中感應的電壓在表頭中顯示出來，如果傳感器按上述方式連接，指針擺動方向可顯示電流方向，即只有電流流出的這根電纜指針向一邊偏，這根就是要找的電纜。所有其它電纜只流過返回電流，指針向另一邊偏、或無脈動電流，指針不偏轉。接收機上的放大調節器可調整信號強度。 二、儀器外型及功能介紹 電纜識別儀面板如圖1所示　 圖1　識別儀面板　　識別儀主機各部分功能如下：1、　電源開關：控制整機電源通斷。2、　電源輸入插座：用儀器所配電源線，輸入50HZ、220V交流電源。儀器使用時，應獨立使用三孔電源插座，插座接地線就近直接接地。3、　保險座：儀器使用10A保險芯，損壞時應換同規格保險芯。4、　黑接線柱：測試時，用配套黑色測試線（Ф4插頭）插入此插孔，另一端測試夾接系統地。5、紅接線柱：測試時，用配套紅色測試線（Ф4插頭）插入此插孔，另一端測試夾接被測電纜芯線。6、表頭：指示輸出電流大小。 接收機各部分功能如下：
