一、整機方案
低溫恒溫攪拌反應浴DHJF-8005C整套裝置由復疊制冷系統、加熱系統、循環系統及控制系統等組成。
1.1 制冷系統
復疊制冷系統由壓縮機、冷凝器、蒸發器及毛細管等組成。
壓縮機：采用恩布拉科全封閉活塞壓縮機，載熱體99℃，壓縮機可啟動降溫。

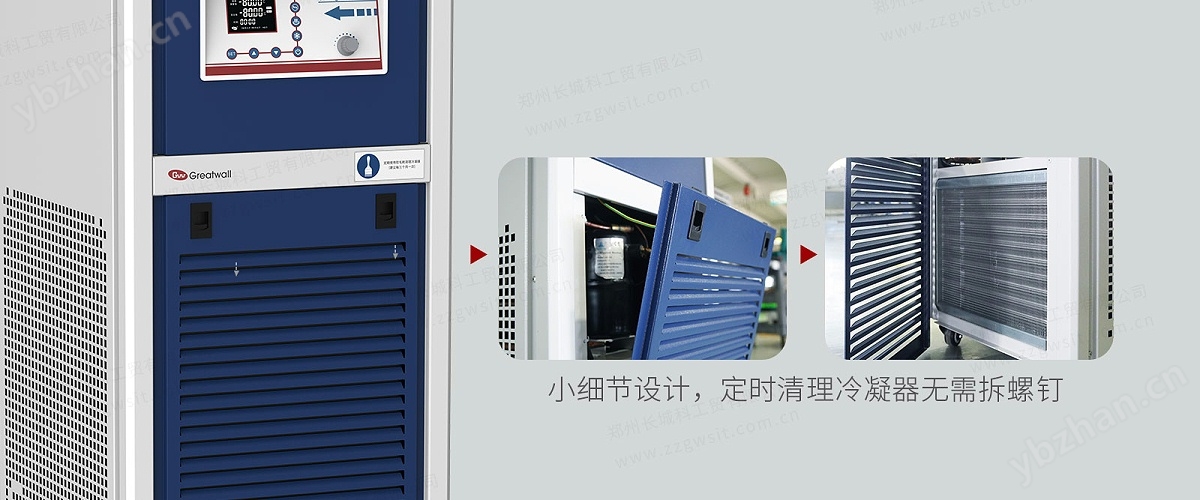

冷凝器：采用風冷冷凝器，內部采用無氧紫銅螺紋管，換熱效率高，易清理，維護方便。
節流機構：高溫級節流機構、低溫級節流機構均采用毛細管，性能穩定。

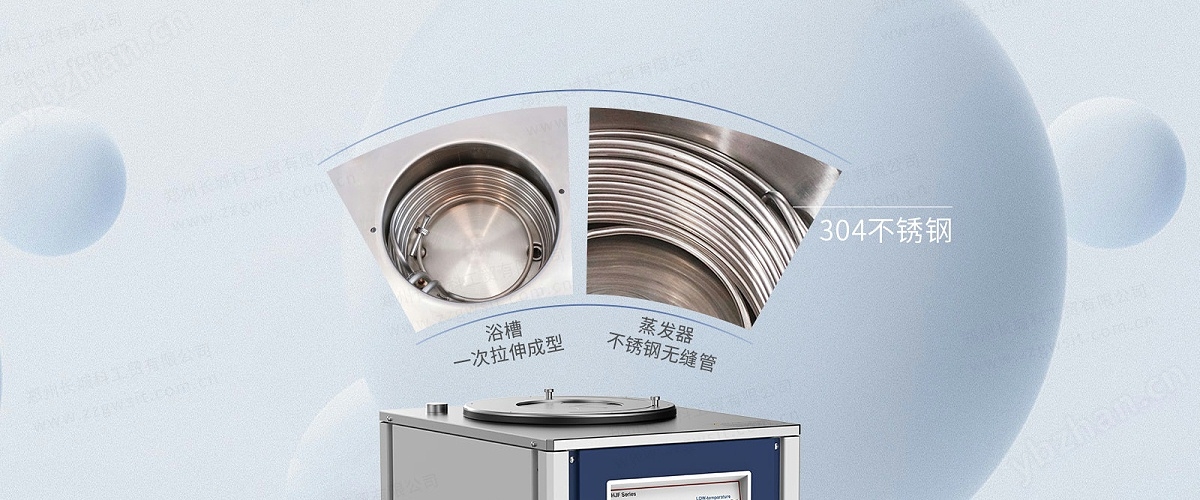

蒸發器：采用304不銹鋼盤管式蒸發器，換熱效率高；蒸發器安裝在儲液槽內，載冷劑凍結時不會損壞蒸發器。
1.2 加熱系統
采用外置的304不銹鋼管狀電加熱器，技術指標符合JB/T 4088規定。附帶單獨的機械式超溫保護。
1.3 循環系統
采用耐低溫不銹鋼屏蔽泵輸送載冷劑，儲液槽及循環管路采用304不銹鋼，防腐蝕、防低溫液體污染。
1.4 控制系統
溫度控制采用PID算法，控溫精度高；用戶可編制5段應用程序，實現多段程序控制。顯示器采用液晶顯示屏，操作方便。通訊采用RS485接口，遵循MODBUS RTU 協議。
二、低溫恒溫攪拌反應浴DHJF-8005C主要技術參數
產品名稱 | 低溫恒溫攪拌反應浴 | |
產品型號 | DHJF-8005C | |
儲液槽容積 (L) | 5 | |
載熱體輸出溫度范圍 (℃) | -80～99 | |
顯示精度(℃) | 0.01 | |
溫度穩定性 (℃) | ±0.2 | |
加熱功率 (W) | 1500 | |
整機功率 (W) | 3260 | |
保護功能 | 延時、漏電、過電流、過熱、超溫保護 | |
制冷劑 | R404A、R23 | |
﹡制冷量(W) | 90℃ | 860 |
0℃ | 410 | |
-40℃ | 350 | |
-60℃ | 260 | |
-80℃ | 80 | |
循環泵 | 功率 (W) | 100 |
流量 (L/min) | 20 | |
壓力 (bar) | 0.4 | |
磁力攪拌 | 功率（W） | 50 |
轉速 | 100-1000 | |
工作環境溫度范圍 (℃) | 5～35 | |
工作環境相對濕度 | ≤ 80% | |
電源 | 220V～ ，50Hz | |
外循環接口尺寸 | Rc1/2 | |
儲液槽開口尺寸 | Ф210 | |
儲液槽尺寸 | Ф250×160 | |
最大可放置燒瓶容積（mL） | 2000 | |
儲液槽材質 | 304 | |
外形尺寸 | 455W×585D×1025H | |
凈重 | 100 | |
﹡環境溫度25℃ | ||
