概述

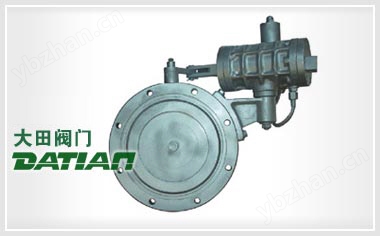

GIQ氣動高真空蝶閥，是氣動單元組合儀表中的執行單元，它來自調節儀表的信號，改變介質的切斷與流通，該產品操作力大，閥體設計新穎，流阻小，額定流量系數大，密封性能優良。因而廣泛應用于石油、化工、輕紡、食品、泡塑等各工業部門的生產過程自動控制和遠程控制交流中。
特點
GIQ氣動高真空蝶閥，是氣動單元組合儀表中的執行單元，它來自調節儀表的信號，改變介質的切斷與流通，該產品操作力大，閥體設計新穎，流阻小，額定流量系數大，密封性能優良。
工作原理
GIQ氣動高真空蝶閥是由執行機構(氣動、電動)與轉角型蝶閥體二部份組成，中間由支架相連而成。以GIQ型為例：執行機構是由雙氣路氣缸為主體，接受二位四通電磁閥控制輸出的(0.4～0.6MPa)氣源信號壓力為動力，通過控制元件改變氣流方向，執行氣缸驅動蝶閥作啟閉運動。GIQ氣動高真空蝶閥根據不同的材質，及不同的執行機構分類，適用于-25～200℃的介質，閥體由碳素鋼（鍍鎳）、不銹鋼及合金鋼等。
要性能規范
| 公稱通徑 | 45 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 800 |
| 連接法蘭 | JB/T919 GB/6070 |
| 漏氣速率 | 133.3×10-6 | 133.3×10-5 |
| 通導能力 | 48 | 97 | 178 | 260 | 546 | 938 | 1328 | 2611 | 3962 | 6159 | 8535 | 10912 | 13558 | 16202 | 22418 | 41357 |
| 氣缸直徑 | 50 | 63 | 80 | 100 | 125 |
| 適應范圍 | 133.3×10-6～101×103 |
| 介質溫度 | -25～80 |
| 電磁換向閥電源電壓及頻率 | 220/50 |
| 電磁換向閥功率 | 10 |
| 氣源壓力 | 0.4～0.6 |
| 啟閉時間 | ＜3 |
| 開閥時，閥板兩側壓力差 | ≤101 | |
采用標準
| 設計制造 | 連接法蘭 | 檢驗與試驗 |
| JB/T4079 91 | JB/T919 GB/T6070 | JB/T1079 JB/T6446 |
主要零件材料
| 零件名稱 | 閥體和蝶板 | 構件 | 密封墊（閥體、蝶板） |
| 材料 | 碳素鋼（鍍鎳） | 2Cr13 | 丁腈橡膠 |
| 不銹鋼 | 不銹鋼 | 丁腈橡膠/氟橡膠 |
主要尺寸及重量
| 型號 | 公稱通徑 | 主要尺寸 | 重量 |
| D | D1 | h | H | H1 | B | Z-Фd |
| GlQ-40 | 40 | 70 | 85 | 20 | 109.5 | 51 | 91 | 4-Ф7 | 2 |
| GlQ-50 | 50 | 90 | 110 | 135 | 64 | 4-Ф9 | 3 |
| GlQ-80 | 80 | 125 | 145 | 30 | 284.5 | 92 | 136 | 4-Ф | 5.5 |
| GlQ-100 | 100 | 145 | 170 | 309 | 104 | 4-Ф12 | 6 |
| GlQ-150 | 150 | 195 | 220 | 35 | 366 | 136 | 164.6 | 8-Ф12 | 10 |
| GlQ-200 | 200 | 250 | 275 | 40 | 422.5 | 165 | 199 | 8-Ф12 | 16 |
| GlQ-250 | 250 | 300 | 330 | 45 | 482 | 197 | 8-Ф14 | 21 |
| GlQ-300 | 300 | 350 | 380 | 55 | 543 | 233 | 224.6 | 8-Ф14 | 30 |
| GlQ-400 | 400 | 465 | 500 | 60 | 686 | 293 | 253 | 8-Ф18 | 65 |
| GlQ-500 | 500 | 565 | 600 | 80 | 742 | 355 | 300 | 12-Ф18 | 95 |
| GlQ-600 | 600 | 670 | 710 | 100 | 912 | 428.5 | 330 | 12-Ф21 | 148 |
| GlQ-800 | 800 | 880 | 920 | 130 | 117 | 565 | 445 | 20-Ф21 | 220 |
