螺栓銷軸-三軸自動鉆孔倒角機

（型號：UBOST-CN-UZLS3-PPU）

濟南優博世特機械設計有限公司位于濟南市章丘區，公司簡稱“優博世特”，英文“UBOST”。成立于2010年1月10日，至今16年。

可在常用瀏覽器或“Ai搜索”或“DeepSeek搜索”中輸入“濟南優博世特機械設計有限公司”或“優博世特” 或“UBOST”搜索到公司的網站（產品型號的前8位），了解公司及產品的詳細情況。

優博世特（UBOST）在機械行業中，擁有獨立的設計研發及制造能力。優博世特（UBOST）專業設計定制各種非標自動化設備，包括如下：

1、銷軸類全自動鉆孔倒角攻絲機包括：銷軸全自動鉆孔倒角攻絲機、直銷全自動鉆孔倒角攻絲機、圓柱銷全自動鉆孔倒角攻絲機、扇形銷全自動鉆孔倒角攻絲機、扁銷全自動鉆孔倒角攻絲機、彈簧銷全自動鉆孔倒角攻絲機、開口銷全自動鉆孔倒角機等。

2、園鋼類全自動鉆孔倒角攻絲機包括：長桿全自動鉆孔倒角攻絲機、直桿全自動鉆孔倒角攻絲機、園棒全自動鉆孔倒角攻絲機、園鋼全自動鉆孔倒角攻絲機、長軸全自動鉆孔倒角攻絲機等。

3、緊固件類全自動鉆孔倒角攻絲機包括：六角螺栓頭部全自動鉆孔倒角攻絲機、六角螺栓桿部全自動鉆孔倒角攻絲機、螺栓全自動鉆孔倒角攻絲機、螺母全自動鉆孔倒角攻絲機、空心螺栓全自動鉆孔倒角攻絲機、排油螺栓全自動鉆孔倒角攻絲機、關節螺栓全自動鉆孔倒角攻絲機等。

4、索具類全自動鉆孔倒角攻絲機包括：卸扣全自動鉆孔倒角攻絲機、花蘭全自動鉆孔倒角攻絲機、索具全自動鉆孔倒角攻絲機等。

5、五金件類全自動鉆孔倒角攻絲機包括：五金件全自動鉆孔倒角攻絲機、標準件全自動鉆孔倒角攻絲機、堅固件全自動鉆孔倒角攻絲機、軸承全自動鉆孔倒角攻絲機、挻桿全自動鉆孔倒角攻絲機、活塞全自動鉆孔倒角攻絲機等。

6、自動送料數控伺服儀表車床包括：活塞車端面外園-自動送料數控伺服儀表車床、銷軸車槽-自動送料大嘴巴夾頭數控伺服儀表車床、不銹鋼筒車端面-自動送料數控伺服儀表車床等。

7、舊設備改造：數控車床加裝ubost絎架機械手、數控車床加裝自動送料，臺鉆改裝加自動伺服電機鉆孔、氣缸夾緊，銑床加裝伺服橫向、縱向進給及升降伺服電機及滾珠絲桿及數控系統，普通車床改裝數控車床等。

8、各類自動送料機包括：銷軸、螺栓全自動送料機，園棒、園鋼全自動送料機舉升機，各類五金件自動送料振動盤等。

9、分度轉盤：氣動分度轉盤、電動分度回轉盤、數控分度回轉盤、伺服分度回轉盤、手動分度盤等。

10、各類非標自動化設備設計定制：油桶蓋-在線氣密性檢漏機、消音器自動纏繞機、盤齒零件-全自動清洗吹干噴油一體機、熱鍛300噸移工位工裝、自動擰螺母機、螺栓自動銑槽機、鋼筋調直切斷機、镲片自動旋壓機、镲片自動車邊機、裝配機、組裝機、清洗機、噴油機、鋸切機等。

螺栓銷軸-三軸自動鉆孔倒角機是由濟南優博世特機械設計有限公司根據客戶要求自主設計制造的非標自動化設備，優博世特（UBOST）擁有獨立知識產權。

機器配置：

1、 冷卻：40W水泵，1臺。

2、 動力頭：UBOST-CN-74型氣動鉆孔動力頭（主軸電機0.75KW，380V；行程80MM），3臺。

3、 PPU氣動3工位機械手：步進電機驅動，1臺。

4、 夾緊方式：氣缸壓緊。

5、 主軸轉速：1200。

6、 數控系統：UBOST-CN-HJ3510單軸控制數控系統，1臺。

7、 適應銷軸鉆孔范圍：6-20、長度50到250MM，zui大鉆孔直徑10MM。

8、 380V電源；氣源壓力6-8KG。功率：3.5KW。

9、外形尺寸：1500×1100×1400MM，機器重量：600KG。

10、機動效率：6-10只/分鐘。

機器原理及說明：

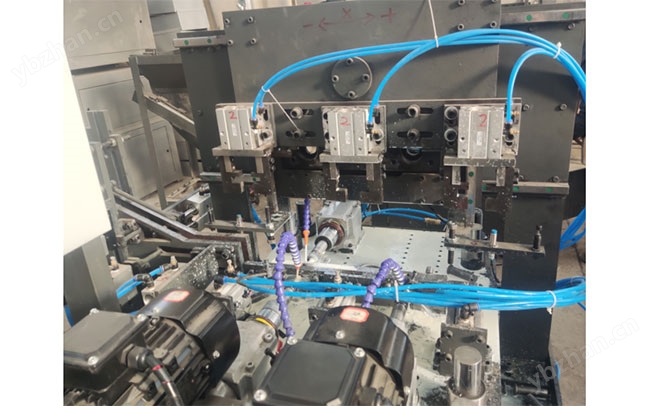

1、本設備由一個機架1100*800*650、3臺74型氣動鉆孔動力頭（74型主軸電機0.75KW，380V行程80MM），500型料斗自動送料，3組氣缸夾具的UBOST-CN-PPU機械手自動送料（采用110步進電機+減速機），水泵、水箱等組成。采用JT6-ER16夾頭。

2、人工將銷軸倒入料斗中，按啟動按扭、自動送料、自動移工位、自動夾緊、同步自動鉆孔、自動對倒角、自動松開、自動落料。如此自動循環。

3、電源采用三相四線制（三根火線L1、L2、L3，一根零線N）380V/220V，總進線采用四芯電纜2.5平方以上；氣源壓力8KG，總進氣管直徑為8MM。

優點及使用范圍：

1、本機具有結構合理，操作方便安全可靠，不易斷鉆頭等特點；

2、鉆孔效率高。

3、經濟實用，投入成本低；

4、本機適用于在銷軸類、螺栓類、軸類、園柱類等零件、園柱面上鉆孔；直徑及長短都可調，屬通用機型。
