一、產品介紹

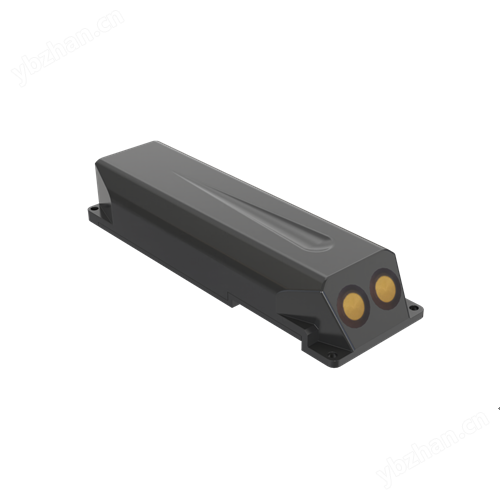

多普勒流速儀通過多普勒效應計算頻率變化測量流速,且可以測量水位和水體的溫度。殼體采用ABS工程塑料,堅固防碰且可以有效的密封防水。具有 RS485 通訊功能,可進行遠程傳輸,具有良好的穩定性和可靠性。體積小、精度高、重量輕、量程覆蓋范圍廣,適用于各行業對流體流速進行測量的場所。固定式多普勒流速流量儀廣泛應用于明渠、河道以及非滿管管道計量監測。通過靜壓原理測得水深,同時設備發出超聲波,利用聲學多普勒效應原理,測算出穩定流速、流量數據。
二、功能特點
1、采用ModBus-RTU通信協議,利用RS485進行通信。
2、采用高品質導氣線纜,可常年在水中浸泡。
3、多重防護結構設計,防護能力高。
4、設備全部采用電子設計,寬電壓供電、低功耗,無機械部件。具有測量準確、穩定的優點,可靠性高,抗干擾性強。
5、支持設定水位、流速測量間隔;
6、支持設定流速、流量測量數據的高、低過濾限值。
7、支持設定濾波次數,程序自動對濾波次數內的有效水位、流速數據進行專業運算,保證濾波數據的精度及穩定性。
8、支持設定傳感器安裝高度,傳感器安裝位置與水底的距離,該數據會影響流量計算。
9、固定式多普勒流速流量儀支持設定“矩形、圓形、梯形以及不規則圖形”測量渠道、管道的橫截面參數,計算測量場合的橫截面面積
三、技術參數
流速參數:
測量量程:0.03~5m/s(單向測量型),0.03~10m/s(雙向測量型)。
典型精度:±1.0%±1cm/s
水位參數:
測量量程:0.03~5m(可定制10m)
典型精度:0.3%±0.5cm
流量測量范圍:
瞬時流量:0~99.99m3
累計流量:0.1~999999m3。
溫度參數:
測量量程:-10℃~60℃
典型精度:±1℃@25℃
測量要素:
單向測量型:當前水位值、當前流速值、當前水溫、瞬時流量、正累積流量等數據。
雙向測量型:當前水位值、當前流速值、當前水溫、瞬時流量、正累積流量、負累積流量、凈流量、水流方向等數據。
通信接口:RS485(ModBus-RTU)
存儲溫度:-20~80℃
工作溫度:-10~60℃
防護等級:IP68
外殼材質:PVC
安裝方式:底座式安裝
供電電壓:10~30VDC
功耗單向測量型:待機電流 65mA/12V,測量電流 106mA/12V。
功耗雙向測量型:待機電流72mA/12V,測量電流126mA/12V。
測量間隔:水位測量間隔,流量測量間隔均默認為3s,支持自定義設置修改。
