一、產品概述：
標日牌SG型管道離心泵是為管道增壓輸送，解決管道壓力過低而研制的新穎泵，比目前應用臥式離心泵具有很大的性。由于采用機械密封，電機主軸直接安裝葉輪，故有效率高、耗電省、結構緊湊、體積小、重量輕、裝修方便等特點，并可根據揚程與流量需要并串聯使用。
二、產品用途：
1、SG系列普通管道泵適用于高層建筑增壓送水、園林噴灌、冷卻塔上水、遠距離輸水、空調、制冷沖洗、浴室等冷；暖水循環加壓。使用溫度80℃以下。
2、SGR系列熱水管道泵適用于采暖、鍋爐等行業的高溫?zé)崴鰤貉h(huán)。使用溫度150℃以下。
3、SGP系列耐腐管道泵適用于輸送食品、制藥、造酒、化工等行業的工藝流程中腐蝕性介質，使用溫度80℃以下。
4、SGB系列防爆管道泵適用于輸送無腐蝕性液體，有甲烷或煤礦井下固定設備I類及工廠IIA、II B級，溫度組別為 T1、T2、T3、T4組存在爆炸性混合物的其它工業場所。使用溫度80℃以下。
5、SGPB系列耐腐防爆管道泵適用于輸送化工、制藥、石油、食品、國防等工業腐蝕性液體，有甲烷或煤礦井下固定設備I類及工廠IIA、IIB級，溫度組別為T1、T2、T3、T4組存在爆炸性混合物的其它工業場所。使用溫度150℃以下。
三、型號意義:
例如：20SG3-14
20-泵進、出口直徑
SG-管道泵
3-流量(m3/h)
14-揚程
四、上海標日泵閥制造有限公司SG型管道離心泵參數：
| 型號 | 口徑 (mm) | 流量 (m3/h) | 揚程 (m) | 電機功率 (kw) | 轉速 (r/min) | 電壓 (v) |
| 15SG1.8-10 | 15 | 1.8 | 10 | 0.12 | 2900 | 220 |
| 20SG2-8 | 20 | 2 | 8 | 0.12 | ||
| 20SG3-14 | 20 | 3 | 14 | 0.25 | ||
| 25SG2.5-15 | 25 | 2.5 | 15 | 0.25 | ||
| 25SG4-20 | 25 | 4 | 20 | 0.75 | ||
| 32SG5-20 | 32 | 5 | 20 | 0.75 | ||
| 40SG5-8 | 40 | 5 | 8 | 0.75 | ||
| 40SG6-20 | 40 | 6 | 20 | 0.75 | ||
| 50SG10-15 | 50 | 10 | 15 | 0.75 | ||
| 25SG4-20 | 25 | 4 | 20 | 0.75 | 380 | |
| 25SG6.5-30 | 25 | 6.5 | 30 | 1.5 | ||
| 32SG5-20 | 32 | 5 | 20 | 0.75 | ||
| 32SG8-30 | 32 | 8 | 30 | 1.5 | ||
| 40SG6-20 | 40 | 6 | 20 | 0.75 | ||
| 40SG9-30 | 40 | 9 | 30 | 1.5 | ||
| 40SG15-50 | 40 | 15 | 50 | 4 | ||
| 50SG10-15 | 50 | 10 | 15 | 0.75 | ||
| 50SG15-30 | 50 | 15 | 30 | 2.2 | ||
| 50SG16-50 | 50 | 16 | 50 | 4 | ||
| 50SG20-65 | 50 | 20 | 65 | 7.5 | ||
| 50SG25-80 | 50 | 25 | 80 | 15 | ||
| 50SG30-100 | 50 | 30 | 100 | 22 | ||
| 65SG30-15 | 65 | 30 | 15 | 2.2 | ||
| 65SG30-27 | 65 | 30 | 27 | 4 | ||
| 65SG30-50 | 65 | 30 | 50 | 7.5 | ||
| 65SG40-80 | 65 | 40 | 80 | 18.5 | ||
| 80SG35-20 | 80 | 35 | 20 | 4 | ||
| 80SG50-30 | 80 | 50 | 30 | 7.5 | ||
| 80SG60-50 | 80 | 60 | 50 | 15 | ||
| 80SG70-80 | 80 | 70 | 80 | 22 | ||
| 80SG55-100 | 80 | 55 | 100 | 30 | ||
| 100SG40-18 | 100 | 40 | 18 | 4 | ||
| 100SG50-30 | 100 | 50 | 30 | 7.5 | ||
| 100SG60-50 | 100 | 60 | 50 | 15 | ||
| 100SG75-78 | 100 | 75 | 78 | 22 | ||
| 100SG100-60 | 100 | 100 | 60 | 30 | ||
| 100SG55-100 | 100 | 55 | 100 | 30 |

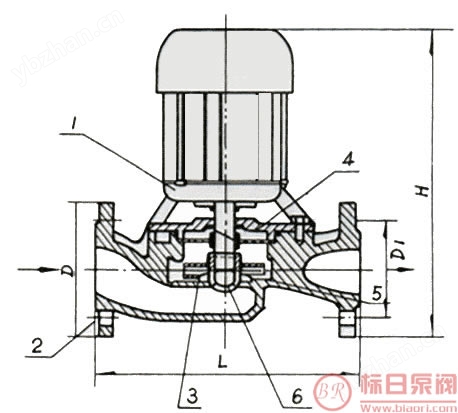

五、標日牌SG管道泵外形安裝尺寸圖：
六、標日牌SG管道泵外形安裝尺寸表:
