系統概述 System Overview
QHSS 系列空氣污染源解析微站可實現區域空氣質量的在線自動監測，能全天候、連續、自動地監測環境空氣中的SO2、CO2、O3、CO、PM2.5、PM10 以及7 至1000nm 超細顆粒物。系統分為常規氣體污染物監測單元、顆粒物分級監測單元，數據通過數據傳輸單元上傳至各平臺。
產品優點 Product advantages
云端自動在線校準
超細顆粒物實時分級監測
顆粒物溯源分析
PMF 源解析算法
特別適合道路交通污染物監測
系統架構 System architecture
設備外觀 Equipment appearance figure
固定式

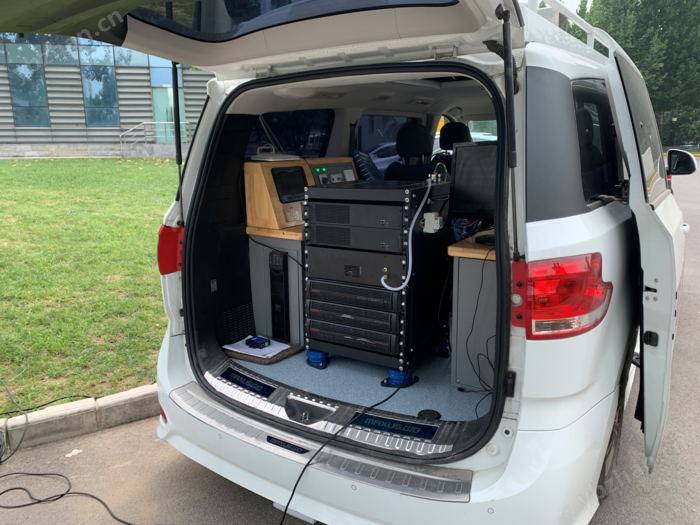

車載移動式
功能參數 Tech?Function parameter?
·空氣質量監測模塊
被測量 | 技術指標 |
SO2 | 測量原理：電化學 測量范圍：0～1000 ppb 檢出限：5 ppb 響應時間：≤1min |
NO2 | 測量原理：電化學 測量范圍：0～1000 ppb 檢出限：5 ppb 響應時間：≤1min |
O3 | 測量原理：電化學 測量范圍：0～500 ppb 檢出限：5 ppb 響應時間：≤1min |
CO | 測量原理：電化學 測量范圍：0～100 ppm 檢出限：0.1 ppm 響應時間：≤1min |
被測量 | 技術指標 |
監測原理 | 電遷移、光散射 |
采樣溫度 | -10℃～300℃ |
顆粒粒徑 | 20～200nm分級（6級） 0.3μm～10μm（6級） |
響應時間 | ≤1s |
預熱時間 | ≤20min |
·氣象參數監測模塊
被測量 | 技術指標 |
溫度 | 測量范圍：-40℃～80℃ 檢出限：1℃ 分辨率：0.1℃ |
濕度 | 測量范圍：5%～95%RH 檢出限：1%RH 分辨率：1%RH |
風速 | 測量范圍：0～30m/s 分辨率：0.1m/s 啟動風速：≤0.2m/s |
風向 | 測量范圍：0～359° |
大氣壓力 | 測量范圍：0～120Kpa 精度：±1.5Kpa |
供電方式 | 供電方式110/220V |
工作溫度范圍 | -30℃~+60℃ |
工作濕度范圍 | 10%RH~80%RH |
通訊方式 | 3G/4G 無線通訊 |
·NO2/NO/NOx分析儀技術參數
測量參數 | 技術指標 |
分析方法 | 化學發光法 |
量程范圍 | 0-500ppb到0-20ppm |
濃度單位 | ppb，ppm，ug/m3，mg/m3（可選） |
零點噪聲 | ≤0.2ppb(RMS) |
量程噪聲 | <0.5%(50ppb以上) |
檢測下限 | 0.4ppb |
零點漂移 | <0.5ppb/24h |
量程漂移 | <1%F.S./24h |
線性度 | <1%F.S. |
重復性 | <1% |
響應時間 | T90<60s |
·CO分析儀技術參數
測量參數 | 技術指標 |
分析方法 | 氣體濾波相關紅外吸收法 |
量程范圍 | 0-50ppm到0-1000ppm (可選雙量程和自動量程) |
濃度單位 | ppb，ppm，ug/m3，mg/m3（可選） |
零點噪聲 | ≤0.2ppm(RMS) |
量程噪聲 | <0.5% |
檢測下限 | 0.04ppm |
零點漂移 | <0.1ppm /24h |
量程漂移 | <1%F.S./24h |
線性度 | <1%F.S. |
重復性 | <1% |
響應時間 | T90<90s |
·VOCs監測系統技術參數
測量周期 | 2~30min(不同組分離時長會有增減) |
測量范圍 | 0~10ppm(C2~C12揮發性有機物、烷烴、苯系物、醇類、低碳醛酮等) |
工作載氣 | N2，純度≥99.999% |
定量重復性 | RSD≤2.0% |
基線漂移 | ≤5pA(30min) |
量程漂移 | ≤3.0% |
檢測限 | ≤1ppb(苯) |
基本原理 | GC+FID |
定性重復性 | RSD≤1.0% |
測量方法 | β射線法 |
測量范圍 | (0～1000)μg/m3 |
示值誤差 | ±10% |
示值重復性 | ≤3% |
零點漂移 | ±1%FS |
檢測限 | 2μg/m3 |
分辨率 | 0.1μg/m3 |
標準膜重現性 | ≤±2% |
采樣方式 | 抽取式 |
采樣流量 | 16.67L/min |
紙帶 | 玻璃纖維紙帶 |
β射線放射源 | C14 ，半衰期 5730 年 |
運行環境 | -20℃～45℃，≤99%RH（非冷凝） |
采樣流量穩定 性 | 24h 內每一次測試時間點流量變化±5%設定流 量；24h 平均流量變化±3%設定流量 |
測量參數 | 測量黑碳的質量濃度、溫濕度 |
測量方法 | 基于膜采樣的光吸收（880nm光源） |
檢測限 | 50ng/m3 |
測量范圍 | 0-500μg/m3 |
測量分辨率 | 1ng/m3 |
流量 | 50 - 200 ml/min |
時間分辨率 | 2 - 60 s |
接口 | 包含無線網絡和USB |
供電 | 含電池供電并提供充電適配器，工作電壓不高 于10VDC，電池供電時長不低于10h |
數據存儲 | 可移動SD卡不低于4Gb內存 |
體積 | 不大于130mm×85mm×50mm |
重量 | 不大于650g |
