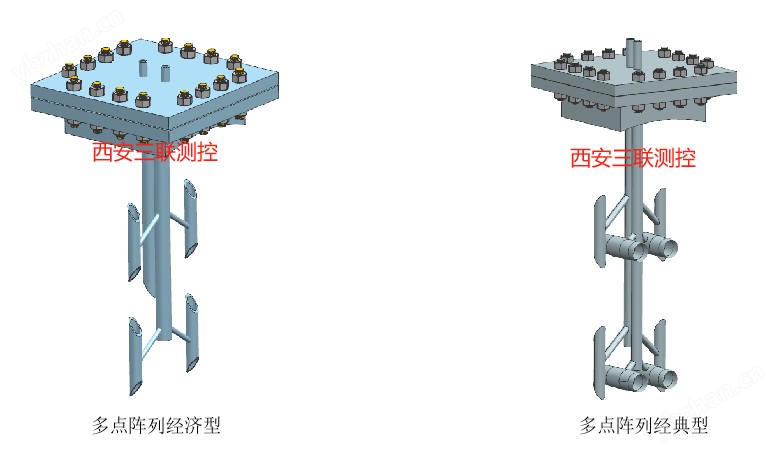

多點防堵矩陣式風量測量裝置原理簡述
SLFS系列三聯測控防堵矩陣式風量測量裝置,取樣部分插入管道內,當氣流流經取樣裝置時,迎風側取樣管內受管道內氣流的沖擊,導致迎風側取樣管內壓力較高,背風側取樣自風道內靜壓力,兩側之差稱為差壓,差壓值的大小與風道內流體的風速有關。流速與取樣差壓的關系如下:
測量特性：
■ 防堵性能強
改進型的傳感器在取壓點上有極大地突破，充分考慮了現在大量使用狀態，單點 測量變?yōu)槎帱c測量，取壓孔、取壓點、取壓方向多面的設計的增大了產品的防堵性能，實現了免吹掃、免維護。
■ 輸出差壓高
在動壓測量過程中，壓不變時，利用喉徑管的加速抽吸作用，使負壓降到極小 極限，極大的提高了差壓范圍。在大口徑、低靜壓、低壓損條件下的流量測量中特點尤為突出。
■ 差壓信號穩定，無脈動
經過收縮段和取壓環的整流作用，最大限度的消除了脈動信號。
■ 測量范圍寬
可用于干燥、潮濕氣體，液體，蒸汽介質的測量，不受介電常數限制。對于具有高密度的塵埃物質的測量只需定期使用在線吹掃裝置，保障了多種工況的靈活性應用。
■ 直管段要求較低
多點多面的取壓方式，有效地平衡了管道里的壓力均勻程度；冷態模擬實驗表明，在前直管段為1D，后直管段為0.5D的情況下已經獲得較為滿意的測量結果。
應用領域：
工業鍋爐煙氣排放在線監測系統、化工、冶金、食品、化纖等行業，以及鍋爐一、二次風和大口徑管道中氣體流量的測量。
多點防堵矩陣式風量測量裝置使用后評價
(1)線性與重復性良好,測量精度高。插入式安裝,三聯測控優化安裝法蘭安裝方便,插入深度貫穿整個風道。
(2)在管道整個截面上上通過多個均勻分布的取樣管路實現平均取壓,提高了測量的準確性。
(3)由于裝置自身整流管的整流作用以及網格法布點,即使風道直管段短,也仍可以實現準確測量、西安三聯測控多次風洞實驗確保布點合理。
(4)在測量裝置高、低壓側取樣管路內均懸掛了一根鐵棒,在一次風量變化時,可以帶動鐵棒敲擊取樣裝置,有效減少了取樣腔室內部的積灰,進一步延長了熱工人員的吹掃周期。
(5)裝置具有來流方向校正手段,可在較短的直管段及風道內表面不規整的情況下進行 測量。
(6)裝置本身具有抗風切變紊流手段,信號出口設有均壓箱,能使測量信號穩定、波動小。
(7)裝置具有良好的抗振性能,針對風道實際運行中存在振動這一客觀現實,可保證現場的實際測量精度不降低。
(8)該裝置在風道內部的取樣部分面積很小,因此對風道內氣流的阻力幾乎沒有,具有一定的節能效果
