中圖儀器國產三坐標精密測量機采用的測量技術和精密的傳感器，結合精密的機械結構和溫度補償系統，精度高、重復性優。不管是復雜的三維形狀還是細微的尺寸差異，每一次測量都能達到微米級精度，實現對產品質量的嚴格把控。在連續生產過程中，高重復性的三坐標測量機在連續測量過程中能夠提供一致的結果，通過確保每次測量的準確性，幫助企業減少材料浪費和相關成本。
中圖儀器國產三坐標精密測量機支持觸發探測系統，能夠?qū)Ω鞣N零部件的尺寸、形狀及相互位置關系進行檢測。支持中圖Power DMIS、Rational DMIS、ARCOCAD等測量軟件，支持中圖Alpha系列控制器、Pantec控制器、雷尼紹UCC控制器等。可用于機械制造、汽車工業、電子工業、航空航天工業以及計量檢測等領域，是現代工業檢測和質量控制的檢測設備。
測控部分(Mars575三坐標測量機型號)
測控系統，可以根據客戶的需求，選擇不同的配置。
1、控制器-中圖儀器Alpha系列控制器
Alpha系列控制器，是中圖儀器自主研發的三坐標控制器，其性能特點：
（1）全閉環直流伺服電機驅動控制技術，具有優異的伺服跟隨控制能力；
（2）固態電子開關設計，無大功率繼電器，具有更小的體積和沖擊電流，更高的可靠性；
（3）同步PWM控制技術和共模抑制設計，環路響應快，驅動效率高，發熱低；
（4）微秒級速度前瞻軌跡規劃算法，實現高效平滑運動和高空間運動重復性；
（5）控制器符合I++標準，能兼容市面上的主流測量軟件。
2、測座
（1）ACH100T全自動旋轉測座
性能特點：
· 測座能實現A角度0-105°，B角度-180°-﹢180°的運動；
· 測座采用精密的6點定位，實現測座的高定位精度；
· 關鍵零部件采用復合材料、高強度材料；
· 測座通過動態防撞、靜態防撞設計，確保測座的使用安全。
（2）ACH100T-5全自動旋轉測座
性能特點：
· 測座能實現A角度0-115°，B角度-180°-﹢180°的運動；
· 測座采用精密的6點定位，實現測座的高定位精度；
· 關鍵零部件采用復合材料、高強度材料；
· 測座通過動態防撞、靜態防撞設計，確保測座的使用安全。
3、測頭-中圖儀器CP100T觸發測頭
CP100T觸發測頭為中圖儀器自主研發的機械式觸發測頭，可以在空間5個方向進行觸發受力，精度高、穩定性好，性能優于同類型進口測頭。
組成部分：測頭分成測頭體和吸盤兩部分，兩者均有磁力吸合面。吸盤有CP100T-L（低測力）、CP100T-S（標準測力）、CP100T-M（中等測力）CP100T-E（高等測力）四種類型。
4、測量軟件

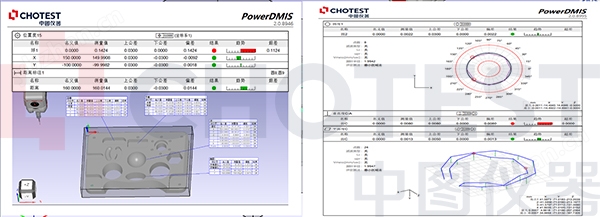

Power DMIS是中圖儀器自主研發的三坐標測量分析軟件，擁有自主可控的核心技術。該軟件支持DMIS與I++標準協議，并通過德國PTB雙認證（最小二乘法和最小區域法）。
性能特點：
· 界面簡潔友好，交互性強，功能模塊清晰易懂；
· 功能強；
· 兼容性與擴展性，滿足多樣化測量需求；
· 可對測量數據進行SPC統計分析。
5、選配件
（1）冷干機
三坐標用氣源的初級空氣過濾，除水，除油，為三坐標本身所配置的精密過濾系統減輕壓力，有效延長測量機的使用壽命。
（2）測頭更換架
由于被測工件的復雜性，在實際測量工作中不可能由一個探針完成所有的測量任務，更換架可對測量機測座上的測頭/加長桿/探針組合進行快速、可重復性的更換，在同一測量系統下對不同的工件進行自動化的檢測。
（3）夾具
三坐標夾具使用在測量機上，利用其模塊化的支持和參考裝置，完成對所測工件的柔性固定。
多種解決方案
由于不同行業和領域的測量需求各不相同，中圖儀器三坐標測量機功能的研發和應用也可以根據具體情況進行定制和改進，國產三坐標品牌也能夠更快地響應客戶需求，提供及時的售后服務。不管是復雜的三維形狀還是細微的尺寸差異，每一次測量都能達到微米級精度，實現對產品質量的嚴格把控。
懇請注意：因市場發展和產品開發的需要，本產品資料中有關內容可能會根據實際情況隨時更新或修改，恕不另行通知，不便之處敬請諒解。
如有疑問或需要更多詳細信息，請隨時聯系中圖儀器咨詢。
