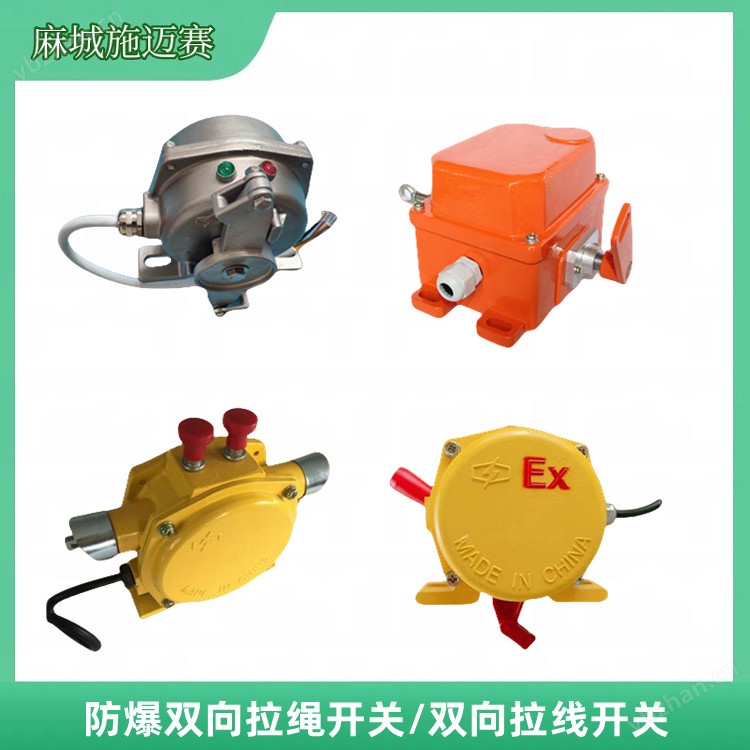

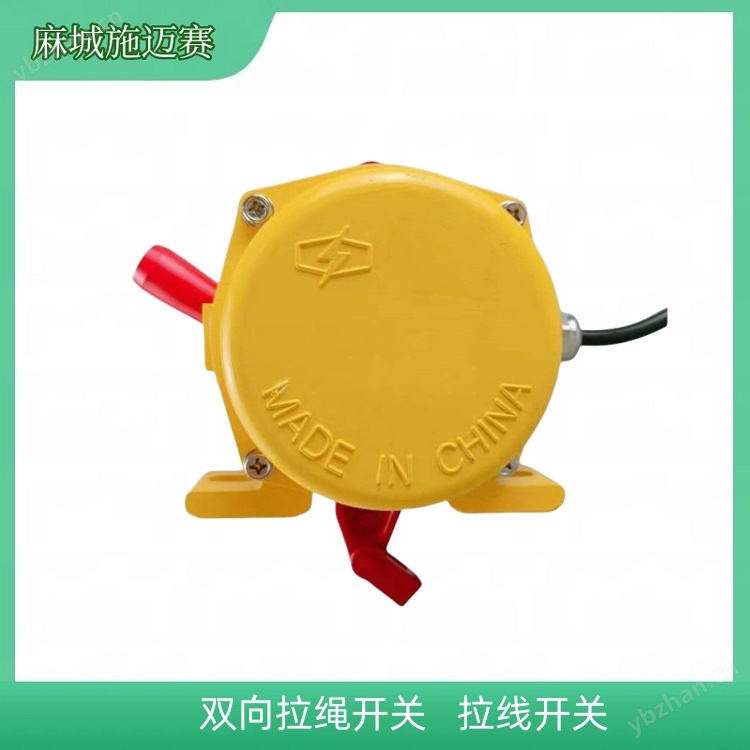

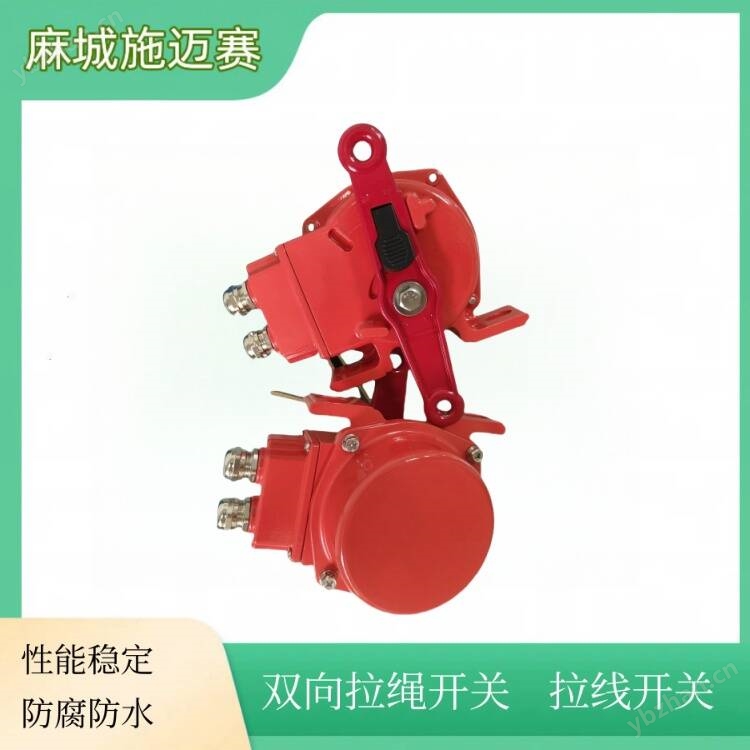

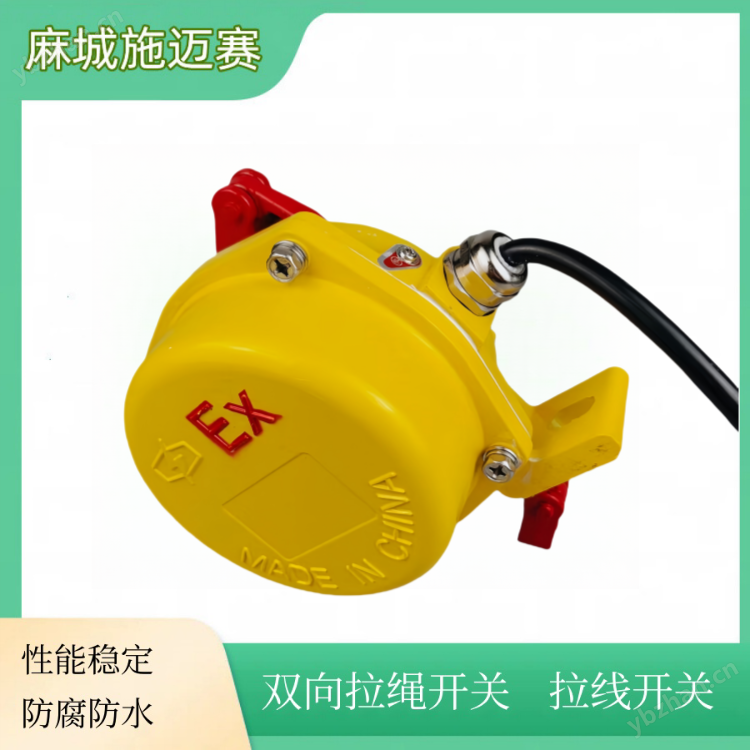

梭式輸送機拉繩開關HQLXB-100SG-C/IP67是一種安裝在皮帶、膠帶、帶式輸送機上的安全保護裝置，主要用于輸送機膠帶跑偏的檢測，防止由于膠帶跑偏而造成物料溢出等故障。當運行中的皮帶、膠帶、帶式輸送機發生跑偏，且跑偏角度達到裝置的設定角度時，本開關能給出報警信號；若跑偏角度進一步增大，達到設定的停機角度時，可使輸送機自動停機。該產品主要應用在冶金、電力、煤巖、礦山及化工等行業的輸送系統中，是輸送機自動化控制的傳感元件。因其安裝方便、開關性能可靠，在輸送機膠帶中得到廣泛應用。
產品特點：
--拉繩開關是雙向觸動的，既可安裝在輸送機中間位置，也可安裝在其兩端。
--通用的安裝設計使拉線形狀既可安裝在輸送機縱梁頂部也可安裝在其兩側。
--堅固的鑄鋁外殼，防護等級為IP67，特殊的環境可選擇特殊的表面處理。
--整體式蓋板使得接線及開關調整方便簡單，而不用拆卸開關。
--結構件設計緊湊。
--醒目的黑色臂桿襯托黃色或銀色殼體，易于辨別報警或正常狀態。
--提供完整的附件，包括鋼絲繩、繩夾及拉線支撐螺栓。
--手動杠桿復位。
技術參數：
型號：
品牌：麻城施邁賽
工作電壓：24V/220VAC/380VAC/450V±15%【AC/DC】
負載電流：≤5A
絕緣電阻：＞500MΩ
輸出信號：開關量信號
環境溫度：-20℃~+60℃
環境濕度：＜90%
輸出觸點：2常開2常閉，可選1常開1常閉，或者只要常開，只要常閉
防護等級：IP67
復位方式：自動/手動復位
響應時間：＜2mS
動作力：50±10N
外殼:壓鑄鋁、可選用304不銹鋼、316不銹鋼

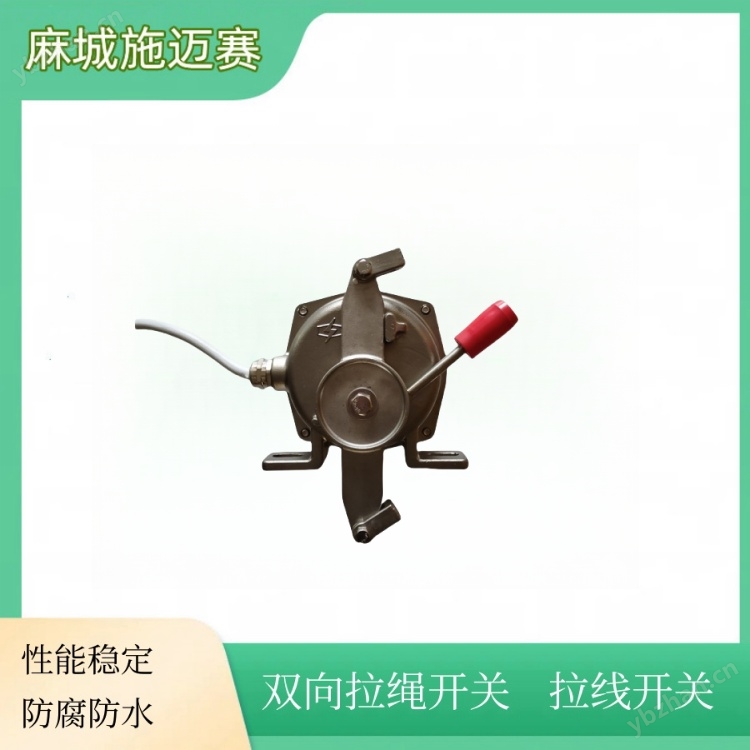

雙向拉繩開關采用不銹鋼雙軸承傳動結構避免了開關動作時傳動軸直接摩擦殼體或軸套，造成間隙增大，出現密封不嚴或者卡死的情況，大幅延長拉繩開關使用壽命;殼體表面精工烤漆，不易脫落無異味；傳動軸采用不銹鋼材質強度高，表面光滑；操作桿精鑄成型，避免焊接，內置銅質襯套，整體光潔強度高等等。本開關具有壽命長、靈活實用、安全可靠、檢修方便等特點。當維修人員沒有撤離或尚存在其它異常情況時，只要將拉繩開關鎖定在停機位置，就不用擔心膠帶機被誤啟動，維修人員的安全也就有了保障。
基本參數:
◆開關額定值：10A/500V。
◆鎖定角度：20°；動作角度20°
◆拉力：3至8公斤。
◆具有手動和自動兩種。
◆防護等級：IP67
結構特點:
◆拉線開關是雙向觸動的，既可安裝在輸送機中間位置，也可安裝在其兩端
◆通用的安裝設計使拉線開關既可安裝在輸送機的縱梁頂部也可安裝在其兩側
核心功能
雙向拉繩觸發：支持從輸送機兩側任意位置拉動鋼絲繩實現緊急停機，確保操作安全。
自鎖/自動復位：根據型號設計，可能需要手動復位或自動恢復（需確認具體型號功能）。
技術參數（典型值，以實際為準）
觸點容量：通常為AC 220V/5A或DC 24V/10A，兼容多數控制系統。
機械壽命：≥100萬次操作。
拉力靈敏度：約50-100N觸發力（可調設計常見）。
工作溫度：-30℃~+70℃，適應惡劣環境。
梭式輸送機拉繩開關HQLXB-100SG-C/IP67的結構與工作原理
結構特征
外殼采用鋁合金壓鑄而成，強度高，表面采用靜電涂裝，附著力強，涂層均勻。
整體式蓋板使得接線及開關調整方便簡單，而不用拆卸開關。
采用高性能微動開關和無需加油的滾珠軸承，以及旋轉式凸輪結構，動作行程大，靈敏度高且不易卡死。
帶式輸送機拉繩開關主要配件組成：由拉桿、復位柄、凸輪、鎖槽及微動開關等組成。
工作原理
輸送機安裝完后，拉繩開關安裝于皮帶輸送機兩側的機架上，用鋼絲繩沿著輸送機兩側把開關串聯起來。
當輸送帶設備發生緊急事故時，在現場沿線任意處拉動繩索開關，鋼絲繩牽動驅動臂旋轉，通過傳動軸帶動扭力彈簧使精密凸輪發生位移，驅動微動開關切斷控制線路，使得輸送機瞬間停止運行。
兩跑偏開關安裝在皮帶輸送機兩側、距離皮帶機尾端部1~3m的地方，當皮帶跑偏時，皮帶邊緣壓向立輥，迫使立輥偏轉，使微動開關動作。
適用范圍
適用于以下設備的緊急或正常關機
常規皮帶輸送機
梭式輸送機
裙邊式給料輸送機
斗式提升機
包裝生產線
堆料／取料系統，起重機，挖掘機
輪船裝卸系統
水平給料機

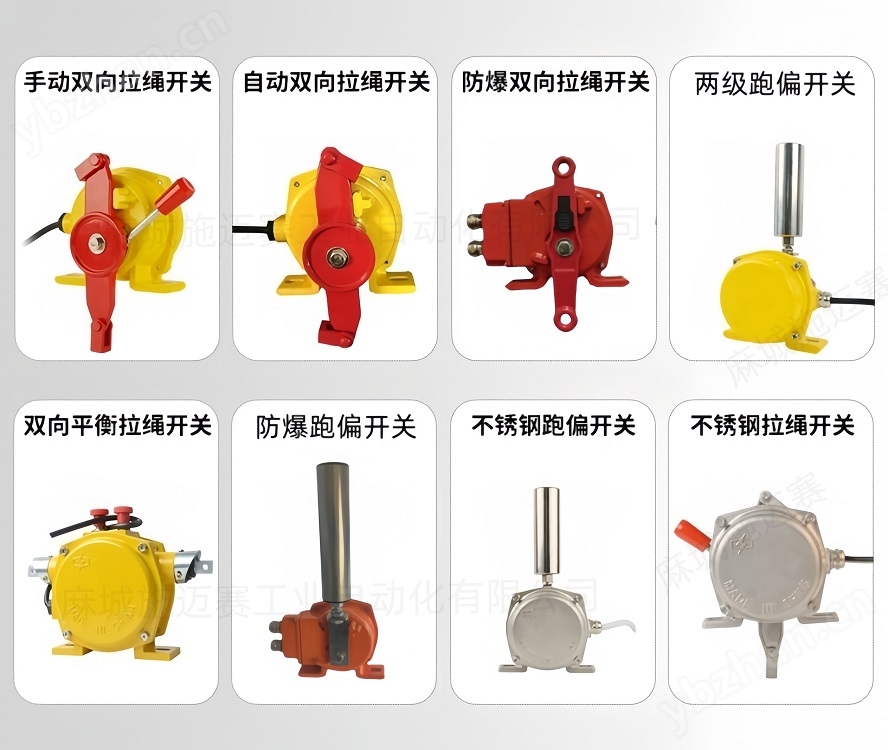

型號說明
HQLXB-100SG-C：
可能為廠家內部型號編碼，具體含義需參考制造商手冊（如"100"可能指適用皮帶寬度或拉力參數，"SG"可能表示不銹鋼材質，"C"可能為版本代號）。
IP67防護等級：
防塵（IP6X）：防止粉塵進入。
防水（IPX7）：可短時浸泡在1米深水中30分鐘而不進水。
防水雙向拉繩開關HQLXB-100SG-C/IP67的技術參數與注意事項
技術參數
防護等級為IP67，能防止粉塵的進入和水流侵蝕。
拉繩開關分為手動復位和自動復位兩種。
拉繩開關HQLXB-100SG-C/IP67兩組常開兩組常閉。
注意事項
本產品是室外用防水、防塵結構的產品，連接電源線或操作其他開關等作業時，進行拆卸、裝配的時候必須把各部位的固定螺栓擰緊，保證產品防水、防塵性能。
電源線連接入口用防水用接頭或防爆型接頭，保證產品的封閉性能。沒有封閉電源線入口的狀態放在室外時，會因水分或灰塵等異物的侵入而損傷產品。
使用的電壓比額定電壓上升或下降的幅度過大的時候會縮短產品的壽命或?qū)е庐a(chǎn)品動作不行等問題。請保證使用電壓在額定電壓的±5%以內的范圍。
燈罩或者身體的表面，接觸帶腐蝕性的化學物質的時候會損傷產品導致產品變形或退色等問題，用戶要特別注意。
不要給產品強的沖擊，這會成為部件的損壞或斷路的原因。
不要把外露在產品上的電線強制的拉長，這是引起產品故障的原因。
結構特征與工作原理：
本產品采用鋁合金鑄造殼體回轉式凸輪結構。、強度高、重量輕。
外殼防護等級達到IP65，可在惡劣環境下長期工作。
本產品動作靈敏、穩定性高、性能可靠。外殼防護等級達IP65,密封性好，防水、防塵，可在惡劣環境中工作； 當拉桿手回轉時，凸輪隨之轉動，使微動開關動作，輸出開關量，發出報警信號和停機信號。復位方式I型為自動復位，拉桿解除拉力后，凸輪結構自動復位到原始狀態。II型為手工復位，凸輪軸回轉到一定角度自鎖定位，需手工復位手柄后凸輪方能返回原始狀態。本裝置采用防水、防塵密封設計，較好防止水、灰塵進入機殼內。
觸點容量大，動作靈敏、可靠。
堅固的鑄鋁外殼，防護等級為NEMA4，特殊的環境可選擇特殊的表面處理
整體式蓋板使得接線及開關調整方便簡單，而不用拆卸開關。所供產品密封性能良好,接點固化,外殼耐腐蝕
雙向拉繩開關采用高精密鋁合金生產壓鑄而成，強度高、外殼重量輕而且堅固，外面用紅色和黃色烤漆，不易脫落，光滑而鮮艷。便于發現。用于帶式輸送機緊急事故而緊急停機。
雙向拉繩開關用于膠帶運輸機現場。當發生緊急事故時，便啟動本機使運輸機立即停機防止事故的擴大。本產品由于安裝方便、開關性能可靠，在膠帶運輸機中得到廣泛應用。
防水雙向拉繩開關HQLXB-100SG-C/IP67的安裝與調試
安裝說明
拉繩開關安裝在膠帶機雙方，用螺栓固定拉繩開關安裝支架和膠帶機中間架焊接，其位置應方便現場工作人員使用，兩個拉繩開關之間應相隔約30米。
采用直徑為Φ4的鋼絲繩連接，松緊應適度，為減小鋼絲繩自重對開關啟動的影響，每隔3m在機架上裝一個托環，以支撐鋼絲繩，鋼絲繩的另一端系在拉簧上（用繩扣固定）。
兩跑偏開關安裝在皮帶輸送機兩側、距離皮帶機尾端部1~3m的地方，立輥與皮帶帶邊垂直，位置應該處于跑偏開關立輥的下端1/3處，立輥和皮帶邊的距離應在50~100mm。
調試要點
左右調校雙向拉板到位，有一定的撓度。
對于可以調節操動力的產品要合理整定動作靈敏度。調節操動力大小時，綜合考慮現場環境條件（如震動、戶外風吹等）以及皮帶傾斜坡度、開關的安裝間距、拉繩重量等因素。
立輥和皮帶邊的距離如有偏差，
