不銹鋼跑偏控制器HQKPT1-10-45：兩級跑偏開關是安全運行輸送系統里的保護裝置， 是用于檢測帶式輸送機運行過程中輸送帶跑偏程度并進行報警以及自動觸發緊急停機的一種保護裝置。HQKPT1-10-45屬于不銹鋼材質的兩級跑偏開關，也稱為防偏開關，主要用于檢測帶式輸送機輸送帶的跑偏量，當輸送帶出現跑偏情況時，能實現自動報警和停機功能，從而防止因輸送機偏移傾斜導致物料撒落，保障設備安全運行。該產品適用于電力、煤礦、建材、碼頭、冶金等多個行業的帶式輸送機跑偏檢測與控制。是一種用于帶式輸送機或其他輸送設備的防跑偏保護裝置，主要用于檢測輸送帶在運行過程中是否發生橫向偏移，當偏移量超過設定閾值時觸發報警或停機信號，以避免設備損壞或物料灑落。
關鍵特性解析：
材質：
不銹鋼外殼（通常為304或316不銹鋼），具有耐腐蝕、防銹、抗沖擊等特性，適用于潮濕、粉塵、腐蝕性環境（如港口、礦山、化工等場合）。
型號含義（以HQKPT1-10-45為例）：
HQKPT1：廠家自定義的系列或類型編號。
10：可能表示動作角度（如10°觸發）或安裝間距。
45：通常指觸桿長度（45cm），具體需參考廠家手冊。
功能特點：
兩級動作：一級輕微跑偏時發出報警信號，二級嚴重跑偏時直接停機。
機械式觸發：通過輸送帶推動觸桿偏轉，內部微動開關動作。
防護等級：通常為IP65/IP66，防塵防水。
接點容量：一般為AC/DC 220V，5A，需核對電氣參數。

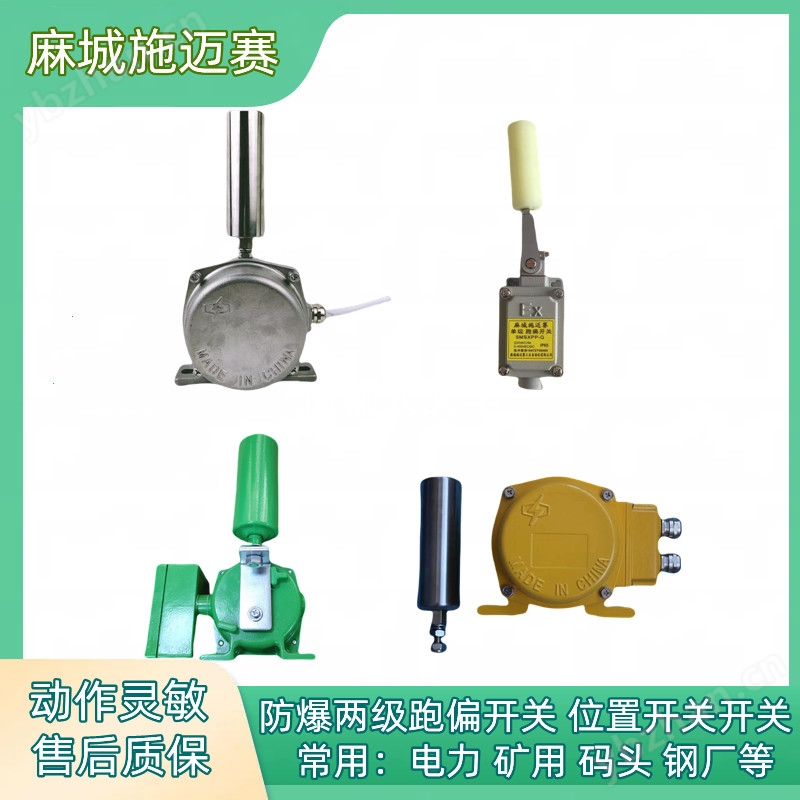

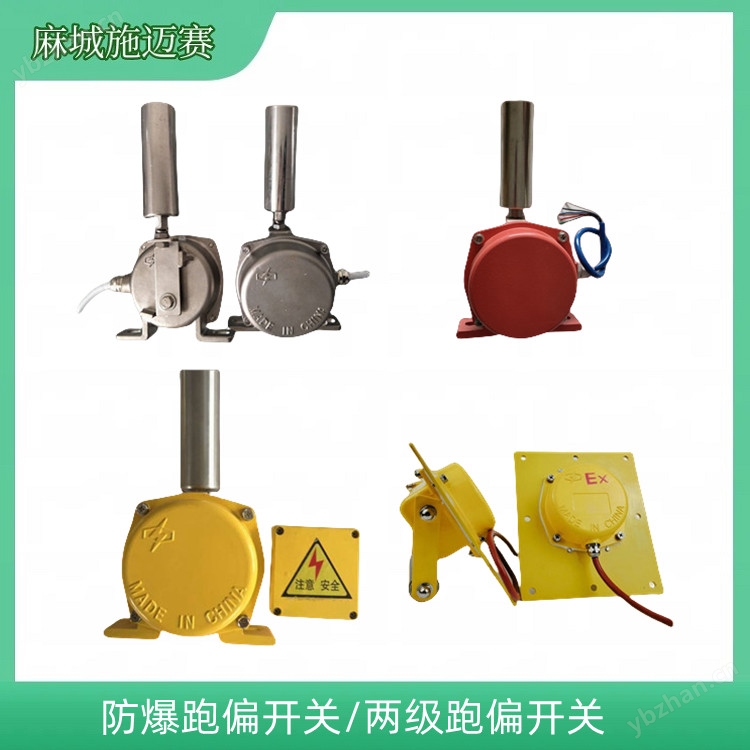

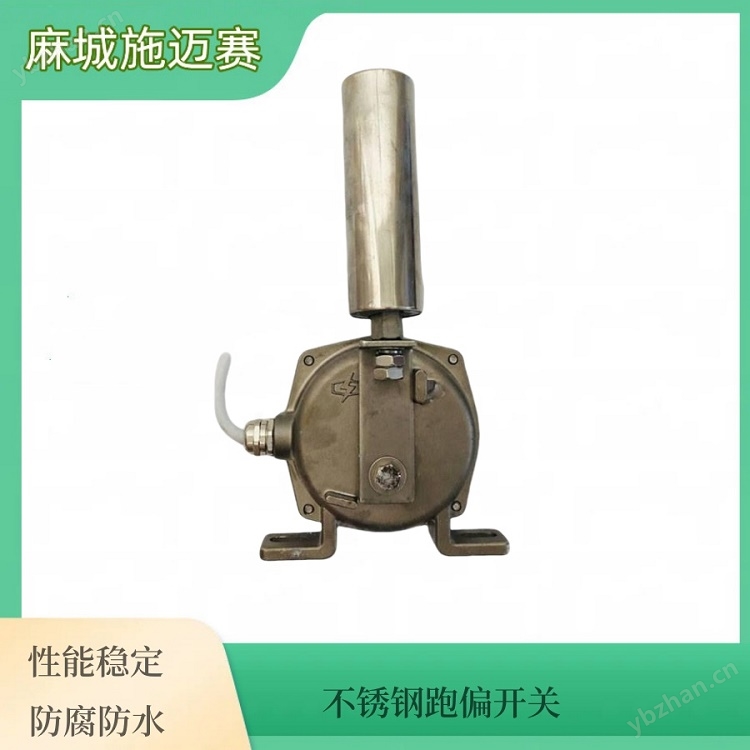

不銹鋼跑偏開關HQKPT1-10-45
跑偏開關工作原理
當運行中的膠帶發生跑偏現象時，膠帶邊緣帶動立棍旋轉并擠壓使之傾斜，若立棍傾斜角度大于一級動作角度時，開關發出一組開關信號，如立棍繼續傾斜大于二級動作角度時則輸出另一組開關信號。兩組開關信號可分別用于告警或停機，膠帶機復位正常運行后，立棍自動復位。
采用進口的行程開關，觸點容量大、動作靈敏，使用壽命長。
密封性好，具有防塵、防震、防腐等優點
防護等級:IP67，可在惡劣的環境中長期工作。
技術指標環境溫度：-30℃ --+50℃；相對濕度：不大于85%
一動作角度為12°（15°）；二級動作角度30°（35°）；極限角度70°
觸點數量及容量：2組常開；2組常閉；5A/AC 380V
防護等級：IP67
復位方式：自動復位
可靠性>1000000次
適用場所煤礦、電廠、化肥廠、水泥廠、化工廠、冶金廠、港阜
兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機首尾端部1~3m的地方。當皮帶跑偏時，皮帶邊緣壓向檔輪，迫使檔輪偏轉，使限位開關動作。為減少檔輪與皮帶的摩擦，檔輪的本體是由軸承制作的。
當發生輕微跑偏事故時（12°），兩級跑偏開關的一組觸點動作，發出事故預告信號。
當發生嚴重跑偏事故時（30°），兩級跑偏開關的第二組觸點動作，可使輸送機自動停車。
特點
·結構簡單實用、性能穩定可靠
·防塵、防震、防潮
·體積小、重量輕、壽命長
·安裝方便，免維護
·輸出信號既可與現場設備聯鎖使用，也可送達微機控制系統
·電源適應性廣：24~380V
技術參數：
工作電壓：24~380V
絕緣電阻：＞500MΩ
輸出信號：無源開關量信號
環境溫度：-20℃~+60℃
環境濕度：＜90%
重 量：2.5Kg
防護等級：IP67
復位方式：自動復位
響應時間：＜2Ms
控制觸點容量：1A-10A
動作力：50±10N
應用范圍
常規皮帶輸送機，包括平皮帶輸送機和槽形皮帶輸送機
地下、索道支撐皮帶輸送機
輪船裝卸系統、堆取料輸送機
產品特點
堅固的鑄鋁外殼、靜電防腐涂裝適應于惡劣工礦環境安裝
防護標準IP65在惡劣環境也可使用
使用高性能的微動開關和無需要維護的銅管技術，耐久性好
動作桿軸承額定轉速 5000 轉/分，適用皮帶速度 6.35 米/秒
側面滾輪傾斜角度75度，因此輸送帶發生異常偏離時保護開關也會準確動作
技術規格
接點容量： 2個SPDT 220V-380VAC 10A
動作角度：12°/30°
纜繩動作張力：49±10N (5±1kgf)
側面滾輪傾斜角度：≤75°
防護等級： IP67
環境溫度： -20℃～+80℃
電纜入口： M20×1.5
電纜規格： 6~12 Cm
不銹鋼跑偏控制器HQKPT1-10-45核心特性
兩級動作功能：一級動作用于報警，當輸送機運行中發生輕微偏移時，開關輸出一級報警信號；二級動作用于停機，當發生嚴重偏移時，輸出二級停機信號，部分型號還具備調偏再啟動的可選功能。
材質與防護：采用不銹鋼材質，整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁/不銹鋼制造，表面采用靜電噴涂技術處理，防護等級可達IP65或IP67，能適應-25～80℃（部分資料顯示-40℃~60℃）的環境溫度，相對濕度不大于85%，可在惡劣環境下長期工作。
技術參數：額定電壓AC380V，額定電流5A，觸點數量為二組獨立的常開、常閉接點，操作力5～7㎏，外形尺寸殼體L×W×H(mm)190×135×100，部分型號帶有RS485地址編碼聯網通訊接口（對后綴BM的型號有效）。
兩極跑偏開關又稱防偏開關。用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出報警或停機信號，可有效的防止由皮帶跑偏而產生的事故。本系列跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。
當立輥偏轉角度超過12°時，一級開關動作，輸出(報警信號)。當立輥偏轉角度超過30°時，二級開關動作，輸出(停機信號)。
電氣參數：
電壓通用：24V-48V-220V-380V-480V,
電流通用：1A，2A、3A、4A、5A、6A、7A、8A、9A、10A.15A
一角度級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。
二角度級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。
當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。
為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁/不銹鋼制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。
不銹鋼跑偏開關HQKPT1-10-45安裝與調整要求
安裝位置：設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處；立輥與輸送帶正常位置的間距宜為50～100mm；數量根據輸送機長度、類型及布置情況確定，一般在輸送機頭部、尾部、凸弧段、凹弧段和中間位置設置，輸送機較長時中間位置可每隔30～35米設1對。
安裝方式：通過安裝支架與輸送機中間架連接，開關支架在輸送機安裝完成后與輸送機機架焊接，跑偏開關與支架用螺栓固定。
跑偏開關安裝要求
帶式輸送機的跑偏保護應成對使用，距離機頭10-15米處，當帶式輸送機有坡度變化時，應在變坡位置處安裝一組；簡易跑偏保護只需在機頭安裝即可，跑偏保護應用專用托架固定在帶式輸送機大架或縱梁上，對帶式輸送機上帶的偏離情況進行保護。
跑偏開關的安裝方法
1、跑偏開關設在輸送帶兩頭，立輥應與輸送帶邊平面垂直，并使輸送帶兩頭坐落立輥高度1/3處。
2、跑偏開關立輥與輸送帶正常方位的間距宜為50～100mm。
3、跑偏開關數量應根據輸送機長度、類型及安置狀況進行斷定。一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中心方位進行設置。
4、跑偏開關應經過裝置支架與輸送機中心架銜接，開關支架應在輸送機裝置完成后與輸送機機架焊接，跑偏開關與跑偏開關支架用螺栓固定。
跑偏開關的安裝注意事項
1、用戶安裝跑偏開關之前，轉動托輥，用萬用表檢測行程開關接點動作是否正常。
2、用戶需根據輸送機的機型，參照本跑偏開關安裝尺寸，自行配置安裝底腳或安裝板。底腳和安裝板的孔以長孔為宜，以便根據需要調整膠帶與托輥之間的距離，跑偏開關托輥軸與膠帶邊距離為10mm。
維護保養建議
跑偏開關的正常運行和延長其使用壽命，建議定期進行以下維護保養工作：
· 提高動作桿的制造精度和安裝質量：從源頭上提高動作桿的制造精度和安裝質量，確保動作桿的尺寸精度和表面質量滿足要求。
· 加強微動開關的維護保養：微動開關是跑偏開關中的易損件之一，因此需要加強其維護保養工作。
· 加強皮帶及輸送機部件的維護保養：皮帶及輸送機部件的磨損是導致跑偏開關頻繁故障的重要原因之一，因此需要加強對其的維護保養工作。
· 優化跑偏開關的工作環境：減少環境因素對跑偏開關的干擾，如粉塵可能導致傳感器堵塞或靈敏度下降，振動可能導致動作桿位移不準確等
不銹鋼跑偏開關HQKPT1-10-45適用于皮帶輸送機，能使皮帶輸送機在皮帶跑偏將導致嚴重掛邊磨損甚至發生撕裂事故前就發出報警信號以及進一步的自動停車。能及時有效的保護設備安全、避免事故擴大化，達到保障生產、保護設備的目的。另外由于信號可發送至控制系統，方便實現工廠自動化控制，因此又可達到減員增效，集中控制，利于生產與調度的目的。
