SZB水環式真空泵適用抽吸空氣或不溶于水、不含固體顆粒、無腐蝕性氣體真空度可達85%，特別適合于大型水泵引水用。
SZB水環式真空泵目前制造的本型號泵有：SZB-4、 SZB-8。其中4（8）表示當水銀柱高為520毫米時的氣量（升/秒）。
二、SZB水環式真空泵的結構說明：

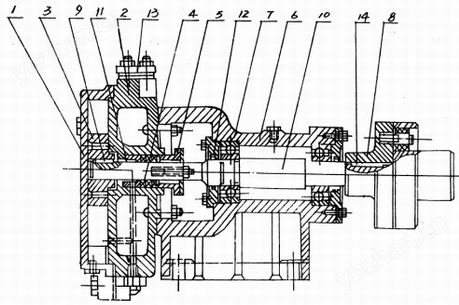

SZB水環式真空泵結構如圖一所示、工作室由泵體（2）、泵蓋（1）構成，上有進排氣口（詳見圖三），下有放水螺塞（15）（見圖三），泵蓋上有指示旋轉方向的箭頭，泵體有填料函和填料壓蓋（5），內裝填料（4）密封，泵體側面的螺絲孔（16）（見圖三）為補充水環消耗用水。 由鑄鐵制成葉輪（3），有12個葉片呈放射狀均分布，有平衡孔（其中兩個套扣供拆卸用）平衡軸向力。葉輪平鍵（9）與軸（10）聯接并可沿軸向滑動調節間隙。軸為優質鋼制成，支承在泵的托架（（6）內的兩個滾珠軸承（17）上，右端有彈性聯軸器（8）和電機直接聯接。托架（6）用鑄鐵制成，有止口保證與泵體準確聯接，軸承間有空腔，可存潤滑油，用稀油或黃油滑均可。從傳動方向看，泵軸為逆時針方向旋轉（右邊法蘭為排氣口，左邊法蘭為進氣口）。
 |
| 1．泵蓋 2. 泵體 3. 葉輪 4. 填料 5. 填料壓蓋 6.托架 7.滾珠軸承 8. 聯軸器 9.葉輪平健 10.泵軸 11.填料環 12.軸承壓蓋 13.法蘭盤 14.聯軸器平健 |
三、SZB水環式真空泵的主要技術數據：
型 號 | 排氣量Q | 毫米汞柱 （mmHg） | 真空 度 | 轉數 （轉/分） | 電機功率（千瓦） | 口徑 | 泵重 | ||
米2/小時 | 升/秒 | 吸入 | 吐出 | ||||||
SZB-4 | 19.8 | 5.5 | 440 | 80% | 1450 | 1.5 | ZG1" | ZG1" | 42 |
14.4 | 4 | 520 | |||||||
7.2 | 2 | 600 | |||||||
0 | 0 | 650 | |||||||
SZB-8 | 38.2 | 10.6 | 440 | 80% | 1450 | 2.2 | ZG1" | ZG1" | 45 |
28.8 | 8 | 520 | |||||||
14.4 | 4 | 600 | |||||||
0 | 0 | 650 | |||||||
真空泵其它產品：2X系列旋片式真空泵，X系列旋片式真空泵，2XZ系列旋片式真空泵，2XZ系列旋片式真空泵，WX無油旋片式真空泵，XD系列旋片式真空泵，2BV系列水環式真空泵，SK系列水環式真空泵，2SK系列水環式真空泵，SZ系列水環式真空泵，SK系列懸臂式真空泵，2BE系列水環式真空泵，SZB系列水環式真空泵，ZJ型羅茨泵系列，ZJP型羅茨泵系列，羅茨-旋片真空機組，羅茨-水環真空機組，擴散泵機組，無油干泵機組，水噴射泵機組，W型往復式真空泵，WLW型往復式真空泵，2H系列滑閥式真空泵，H系列干泵，K型油擴散泵系列
SZB型水環式真空泵的訂貨須知:
一、請?zhí)峁┮韵略敿殧?shù)據：①SZB型水環式真空泵的產品名稱與型號②SZB型水環式真空泵的真空度要求單位PA或MPA③SZB型水環式真空泵抽速要求單位L/S或M3/MIN④SZB型水環式真空泵的使用條件和功況條件⑤SZB型水環式真空泵的電機功率（KW）⑥SZB型水環式真空泵的轉速（r/min）⑦SZB型水環式真空泵的電壓〔V〕⑧SZB型水環式真空泵的進出口口徑⑨SZB型水環式真空泵是否帶附件，以便我們的為您正確選型。
二、若已經由設計單位選定我公司的SZB型水環式真空泵的產品型號，請按SZB型水環式真空泵型號直接向公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的技術專家為您選型確認。
