D971J電動襯膠蝶閥電動襯膠蝶閥電動襯膠蝶閥結構圖一、電動襯膠蝶閥概述D971J電動襯膠蝶閥是一種襯膠環保防腐蝶閥

D971J電動襯膠蝶閥產品詳情

D971J電動襯膠蝶閥


電動襯膠蝶閥	電動襯膠蝶閥結構圖

一、電動襯膠蝶閥概述

D971J電動襯膠蝶閥是一種襯膠環保防腐蝶閥，不僅具有優良的防腐、（耐堿、鹽性能，耐弱酸侵蝕）耐磨、減磨性能，（比普通蝶閥使用壽命可明顯延長）而且具有無毒、抗菌、防霉等特點，更有操作力矩小，（比普通有銷蝶閥降低百分之四十）維修方便，外形美觀等突出優點。

二、電動襯膠蝶閥特點

1、采用襯膠無銷，保證了介質與金屬隔離，提高了產品的可靠性。
2、密封面耐磨性好（尼龍耐磨性是銅的七倍）。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、橡膠材料無任何毒性，并且抗菌、抗霉。產品價格是不銹鋼閥門的三分之一。

三、電動襯膠蝶閥采用標準

設計標準：GB/T2238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999

四、電動襯膠蝶閥執行機構

CH系列特點：
1.功能強勁:智能型、調節型、開關式。
2.體積小巧：體積僅相當于同類產品的35%左右。
3.使用方便：采用單相電源，接線簡單；采用的球型凸出結構，使觀察更方便；免加油免點檢、防水防銹、任意角度安裝。
4.保護裝置有雙重限位、過熱保護、過載保護。全行程時間5秒、10秒、15秒、30秒、45秒、60秒。及帶手動功能。
5.智能數控：內置模塊采用計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控制和精確定位。
也可選用3810系列或NA系列電子式角行程執行機構.亦可選用PSQ系列或DYR系列。大口徑閥門一般采用380VAC電動執行器。

五、電動襯膠蝶閥主要技術參數

公稱通徑	DN（mm）	50～2000
公稱壓力	PN（MPa）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用介質	空氣、水、污水、蒸氣、煤氣、油品等。
驅動形式	手動、蝸桿蝸輪傳動、氣傳動、電傳動。

六、電動襯膠蝶閥主要零件材質

零件名稱	材料
閥體	球墨鑄鋼、鑄鋼、合金鋼、不銹鋼
蝶板	灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
密封圈	各種橡膠、聚四氟
閥桿	2Cr13、不銹鋼
填料	O型圈、柔性石墨O

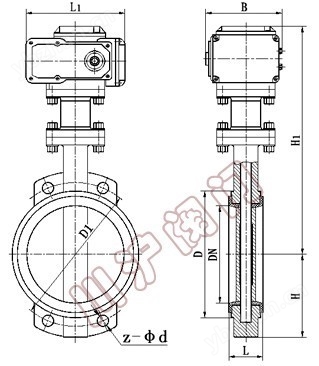

七、電動襯膠蝶閥外形尺寸

電動對夾式蝶閥外形尺寸

公稱通徑DN	L	H1	H	D1	Z-φd	D	L1
50	43	452	80/112	120/125	4-18	165	208
65	46	475	88/115	136/145	4-18	185	208
80	46/49	516	96/120	160/	8-18	200	208
100	52/56	551	115/140	185	8-18	220	208
125	56/64	566	128/170	210	8-18	220	208
150	56/70	606	140/180	240	8-22	285	256
200	60/76	731	175/210	295	8-22	340	256
250	68/76	778	202/240	355	12-22	395/405	256
300	78/83	830	242/290	410	12-22	445/460	256
350	78/92	996	266/320	470	16-22	505-520	346
400	102	1058	298/350	515/525	16-26	565/580	346

電動法蘭式蝶閥外形尺寸

公稱通徑DN	L	H1	H	D1	Z-φd	D	L1
50	108	539	82/112	125	4-18	165	208
65	112	554	95/115	145	4-18	185	208
80	114	569	100/120	160	8-18	200	208
100	114	569	100/138	180	8-18	220	208
125	140	649	125/164	210	8-18	250	208
150	140	725	145/175	240	8-22	285	256
200	152	835	170/208	295	8-22/2-22	340	256
250	165	890	195/243	350	12-22/12-26	395/405	256
300	178	995	225/283	400	12-22/12-26	445/460	256
350	190	1155	255/310	460	16-22/16-26	505/520	346
400	216	1225	285/340	515	16-26/16-30	565/580	346

注：XX/XX表示公稱壓力1.0MPa/1.6MPa時的數據
