D673H氣動多層次金屬硬密封蝶閥氣動多層次金屬硬密封蝶閥氣動多層次金屬硬密封蝶閥結構圖一、氣動多層次金屬硬密封蝶閥概述氣動多層次金屬硬密封蝶閥系列產品，系長壽命、節能型蝶閥

D673H氣動多層次金屬硬密封蝶閥產品詳情

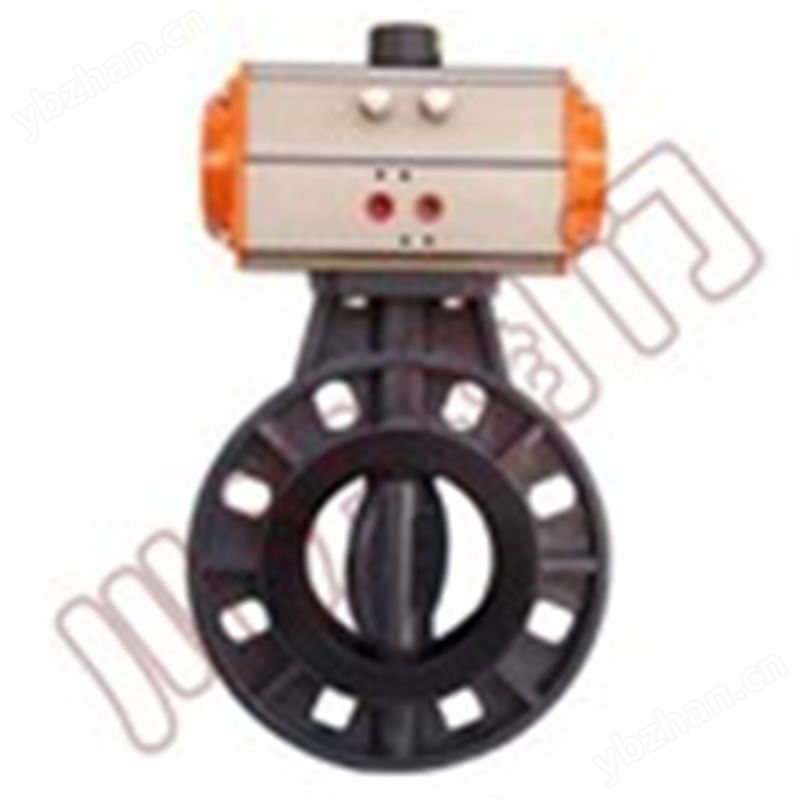

D673H氣動多層次金屬硬密封蝶閥


氣動多層次金屬硬密封蝶閥	氣動多層次金屬硬密封蝶閥結構圖

一、氣動多層次金屬硬密封蝶閥概述

氣動多層次金屬硬密封蝶閥系列產品，系長壽命、節能型蝶閥。其結構采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構，加工，工藝。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上。

二、氣動多層次金屬硬密封蝶閥特點

由于本產品蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下：
1、開啟力矩小，靈活方便，省力節能。
2、三維編心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏。
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。

三、氣動多層次金屬硬密封蝶閥采用標準

設計標準 :GB/T12238-1989；JB/T8527-1997
法蘭連接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992；JB/T9092-1999

四、氣動多層次金屬硬密封蝶閥執行機構

采用新型系列AW型氣動執行器:
基本設計：氣動雙氣缸雙活塞拔叉式傳動機構；型號AWxx=雙作用式；型號AWxxS=單作用式（彈簧復位）。
回轉角度：雙作用式=90℃；單作用式=90℃；從兩端可調節角度 -5O ～ +5O。
工作環境溫度：-20℃ ～ 90℃。
氣源壓力：0.2 ～ 0.8Mpa（大1.0Mpa）。

五、氣動多層次金屬硬密封蝶閥附件的選項

根據不同控制和要求可選擇下列附件：
切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構：HVSD手操機構

六、氣動多層次金屬硬密封蝶閥主要技術參數

公稱通徑	DN（mm）	50～2000				50～500
公稱壓力	PN（MPa）	0.6	1.0	1.6	2.5	4.0
試驗壓力	強度試驗	0.9	1.5	2.4	3.75	6.0
	密封試驗	0.66	1.1	1.76	2.75	4.4
	氣密封試驗	0.6	0.6	0.6	0.6	0.6
滲漏率	＜0.1×DNmm3/s（符合GB/T13927-92標準）
適用溫度	碳鋼:-29℃～425℃ 不銹鋼-40℃～600℃
適用介質	空氣、水、蒸氣、煤氣、油品以及酸、堿、鹽帶有弱腐蝕性介質等
驅動形式	蝸桿蝸輪傳動、氣傳動、電傳動

七、氣動多層次金屬硬密封蝶閥主要零件的材質

零件名稱	材料
閥體	鑄鐵、不銹鋼、鉻鉬鋼、合金鋼
蝶板	鑄鋼、合金鋼、不銹鋼、鉻鉬鋼
密封圈	不銹鋼與耐高溫石棉板組合成多層次
閥桿	2Cr13、1Cr13不銹鋼、鉻鉬鋼
軸承	奧氏體不銹鋼、304氮化
填料	柔性石墨

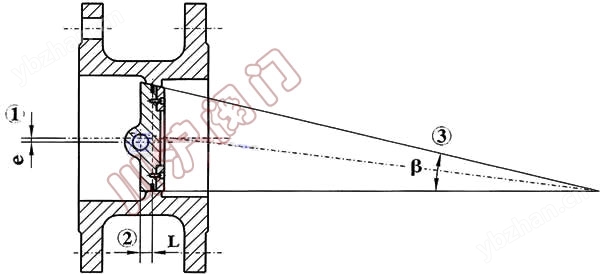

八、氣動多層次金屬硬密封蝶閥三偏心特點及原理

1、偏離管道中心
2、偏離密封面中心
3、傾斜的錐形
當閥門開啟時，蝶板與閥座在關閉時瞬間接觸，利用蝶板偏心1、偏心2迅速脫離閥座，降低了密封副的磨損，磨擦力矩小，開啟靈活。偏心錐面3，使閥門在開啟或關閉時蝶板能通過閥座內孔，實現接觸密封。另外，錐形蝶板的旋轉半徑大于密封副接觸位置的旋轉半徑，故蝶板在閥門關閉時將出現越關越緊，能夠?qū)崿F(xiàn)自鎖，防止蝶板過位。

九、氣動多層次金屬硬密封蝶閥外形尺寸

PN0.6～1.0MPa系列對夾式多層次金屬硬密封蝶閥

公稱通徑		長度標準值	外形尺寸（參考值)				連接尺寸 (標準值)				重量 (kg)
公稱通徑		長度標準值	H	H2	A2	B2	PN0.6MPa		PN1.0MPa
毫米	英寸	L	H	H2	A2	B2	D1	Z-d	D1	Z-d
50	2	43	112	625	245	72	110	4-14	125	4-18	12
65	21/2	46	115	625	245	72	130	4-14	145	4-18	13
80	3	64	120	645	245	72	150	4-18	160	8-18	15
100	4	64	138	675	355	92	170	4-18	180	8-18	17
125	5	70	164	715	355	92	200	8-18	210	8-18	27
150	6	76	175	800	355	92	225	8-18	240	8-22	29
200	8	89	215	850	250	170	280	8-18	295	8-22	45
250	10	114	243	925	250	170	335	12-18	350	12-22	69
300	12	114	285	1035	450	220	395	12-22	400	12-22	86
350	14	127	320	1070	450	220	445	12-22	460	16-22	122
400	16	140	350	1190	450	220	495	16-22	515	16-26	141
450	18	152	350	1250	650	280	550	16-22	565	20-26	191
500	20	152	380	1290	650	280	600	20-22	620	20-26	260
600	24	154	435	1455	850	380	705	20-26	725	20-30	380
700	28	165	480	1585	850	380	810	24-26	840	24-30	450
800	32	190	530	1700	1250	380	920	24-30	950	24-33	650
900	36	203	595	1965	1250	380	1020	24-30	1050	28-33	830
1000	40	216	650	2015	1250	380	1120	28-30	1160	28-36	1050
1200	48	254	775	2250	1250	380	1340	32-33	1380	32-39	1400
1400	56	279	870				1560	36-36	1590	36-42	1900
1600	64	318	1000				1760	40-36	1820	40-48	2900
1800	72	356	1110				1970	44-39	2020	44-48	4000
2000	80	406	1250				2180	48-42	2230	48-48	5300

PN1.6～2.5MPa系列對夾式多層次金屬硬密封蝶閥

公稱通徑		長度標準值	外形尺寸（參考值）				連接尺寸 (標準值)				重量 (kg)
公稱通徑		長度標準值	H	H2	A2	B2	PN1.6MPa		PN2.5MPa
毫米	英寸	L	H	H2	A2	B2	D1	Z-d	D1	Z-d
50	2	43	112	625	245	72	125	4-18	125	4-18	12
65	21/2	46	115	625	245	72	145	4-18	145	8-18	13
80	3	64	120	645	245	72	160	8-18	160	8-18	15
100	4	64	138	675	355	92	180	8-18	190	8-22	17
125	5	70	164	715	355	92	210	8-18	220	8-26	27
150	6	76	175	800	355	92	240	8-22	250	8-26	29
200	8	89	215	850	250	170	295	12-22	310	12-26	45
250	10	114	243	925	250	170	355	12-26	370	12-30	69
300	12	114	285	1035	450	220	410	12-26	430	16-30	86
350	14	127	320	1070	450	220	470	16-26	490	16-33	122
400	16	140	350	1190	450	220	525	16-30	550	16-36	141
450	18	152	350	1250	650	280	585	20-30	600	20-36	191
500	20	152	380	1290	650	280	650	20-33	660	20-36	260
600	24	154	435	1455	850	380	770	20-36	770	20-39	380
700	28	165	480	1585	850	380	840	24-36	875	24-42	450
800	32	190	530	1700	1250	380	950	24-39	990	24-48	650
900	36	203	595	1865	1250	380	1050	28-39	1090	28-48	830
1000	40	216	650	2015	1250	380	1170	28-42	1210	28-56	1050
1200	48	254	775	2250	1250	380	1390	32-48	1420	32-56	1400
1400	56	279	870				1590	36-48	1640	36-62	1900
1600	64	318	1000				1820	40-56	1860	40-62	2900
1800	72	356	1110				2020	44-56	2070	44-70	4000
2000	80	406	1250				2230	48-62	2300	48-70	5300

PN4.0MPa系列對夾式多層次金屬硬密封蝶閥

公稱通徑		結構長度（標準值）	外形尺寸（參考值）				連接尺寸(標準值)
公稱通徑		結構長度（標準值）	H	H2	A2	B2	PN4.0MPa
毫米	英寸	L	H	H2	A2	B2	D1	Z-d
50	2	43	112				125	4-18
65	21/2	46	115	625	250	170	145	8-18
80	3	64	120	625	250	170	160	8-18
100	4	64	138	645	250	170	190	8-22
125	5	70	164	675	250	170	220	8-26
150	6	76	175	715	450	220	250	8-26
200	8	89	208	800	450	220	320	12-30
250	10	114	243	850	450	220	385	12-33
300	12	114	285	925	450	280	450	16-33
350	14	127	320	1035	650	280	510	16-36
400	16	140	350	1070	650	280	585	16-39
450	18	152	350	1190	650	280	610	20-39
500	20	152	380				670	20-42

注：法蘭標準:GB/T9113.1-2000 GB/T911.5.1-2000
用戶注意：表中H1、H2、H3尺寸均可根據用戶需要加長（長桿蝶閥），若需特殊材料定貨時提出。

關鍵詞：標準 執行機構 氣動執行器電磁閥限位開關
