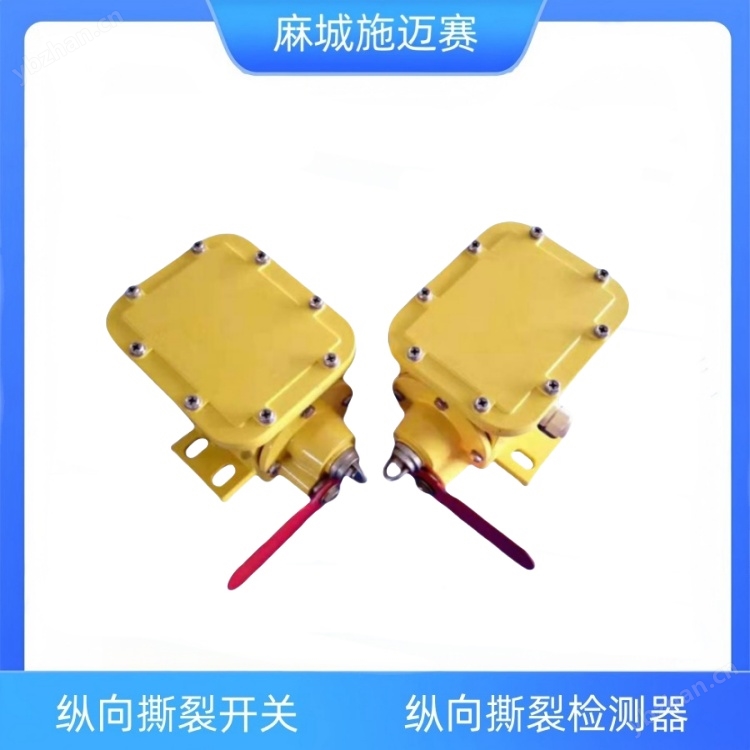

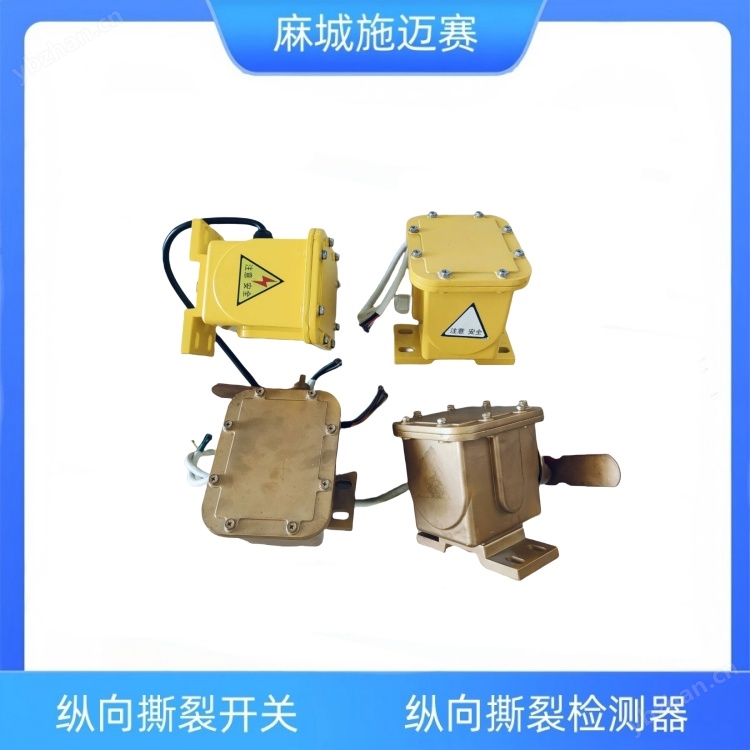

縱向撕裂檢測裝置SCPT-180-35\IP66縱向撕裂檢測器用于帶式輸送機膠帶縱向撕裂的保護。感知器安裝在膠帶下面，在膠帶被異物劃漏，破損情況下告警，膠帶縱向撕裂屬于惡性事故，任其發展將造成嚴重?fù)p失。本系列檢測器可以對膠帶運行進行連續監測，當縱向撕裂故障出現時，能及時發出停機信號，防止故障擴大。是一款專為輸送帶安全設計的縱向撕裂保護裝置，核心功能是實時監測輸送帶的撕裂、戳破或交界處損壞等異常情況，并通過自動切斷動力源或觸發報警系統，防止事故擴大。其工作原理基于撕裂傳感器的實時數據采集與智能判定：當輸送帶出現張力波動、撕裂等病態信號時，傳感器迅速捕捉數據，系統判定故障后立即執行預設安全措施（如切斷電源），同時啟動報警并支持故障排除后的自動復位。與普通開關相比，該裝置的核心差異在于集成了監測、判斷與保護的閉環功能，而非單純的電路通斷控制。其響應速度達毫秒級，能在第一時間剔除隱患，而普通開關無實時監控能力。
使用條件
1.海拔高度低于2000m
2.環境溫度：-35℃—+60℃
3.相對濕度：不大于95％
4.防護等級：IP65
5.供電電源：電控箱AC220V 50Hz
6.輸出接點數量：一組轉換觸點
7.輸出接點容量：AC220V 5A
8.絕緣電阻：≤20MΩ
9.絕緣電壓：AC1000V試驗1分鐘
10.可靠性：1000000次
產品概述
型號：SCPT-180-35/IP66
類型：縱向撕裂檢測器（皮帶保護裝置）
用途：用于帶式輸送機的皮帶縱向撕裂監測，及時報警并停機，防止撕裂擴大造成損失。
防護等級：IP66（防塵、防強噴水，適用于惡劣工業環境）。
裂開關選型說明：
開關輸入電壓AC380V/AC220V/127V/36V，
防護等級:IP65
觸點規格2個
微動開關，動作力度5kg，
設備數據：
復位方式:手動復位
動行程作:20mm
極限行程:25mm
觸點數量:2個HQJ-15GW32-C微動開關
動作力:5kg
觸點容量:AC380V/
防護等級:IP65
可靠性:>106次
環境溫度:-30℃~ +60℃;
相對濕度:不大于85
縱向撕裂檢測裝置SCPT-180-35\IP66
工作原理
型縱向撕裂檢測器由感知器和控制箱兩大部分組成，感知器是縱向撕裂的檢測元件，當運行中膠帶撕裂時，感知器能可靠地檢測出來，并輸出一個開關量，控制箱接到感知器發出的信號，控制繼電器動作，輸出一個開關量給控制室實現自動緊急停機，同時面板告警指示閃爍，控制電路自鎖，為使控制線路恢復常態，可按動面板上的復位安鈕。此外面板上還裝有自校按鈕，當按下此鈕時，可模擬撕裂故障，檢驗控制系統的工作
檢測方式：
通常采用機械式觸發或感應式檢測。當皮帶發生縱向撕裂時，異物（如金屬、尖銳物料）剮蹭或穿透皮帶，觸發裝置內部的開關或傳感器。
部分型號可能配備導電橡膠條或感應線纜，撕裂導致電路斷開/短路，觸發信號。
輸出信號：無源開關量（常開/常閉觸點），接入控制系統實現急?；驁?bào)警。
關鍵參數
安裝角度：180°（通常指檢測器與皮帶接觸的覆蓋角度）。
動作力：35N（觸發所需的機械力，確保靈敏度和抗誤觸發平衡）。
環境適應性：
溫度范圍：-30℃ ~ +70℃（典型值）。
防護等級：IP66（防塵、防水）。
電氣參數：
觸點容量：通常250VAC/5A或類似。
接線方式：2線或3線制（根據型號而定）。
SCPT-180-35\IP66的技術參數與安裝規范關鍵技術參數
| 參數類別 | 具體指標 |
|---|---|
| 環境適應性 | 工作溫度-35℃~60℃，海拔≤2000m，相對濕度≤95%，防護等級IP6623 |
| 電氣性能 | 供電AC220V 50Hz，輸出一組轉換觸點（容量AC220V 20A），絕緣電阻≤20MΩ2 |
| 可靠性 | 機械壽命≥100萬次，建議每月維護以確保穩定運行 |
| 安裝觸發條件 | 攔索觸發力0.9Kg，膠帶與纜繩間距5mm~10mm |
使用說明:

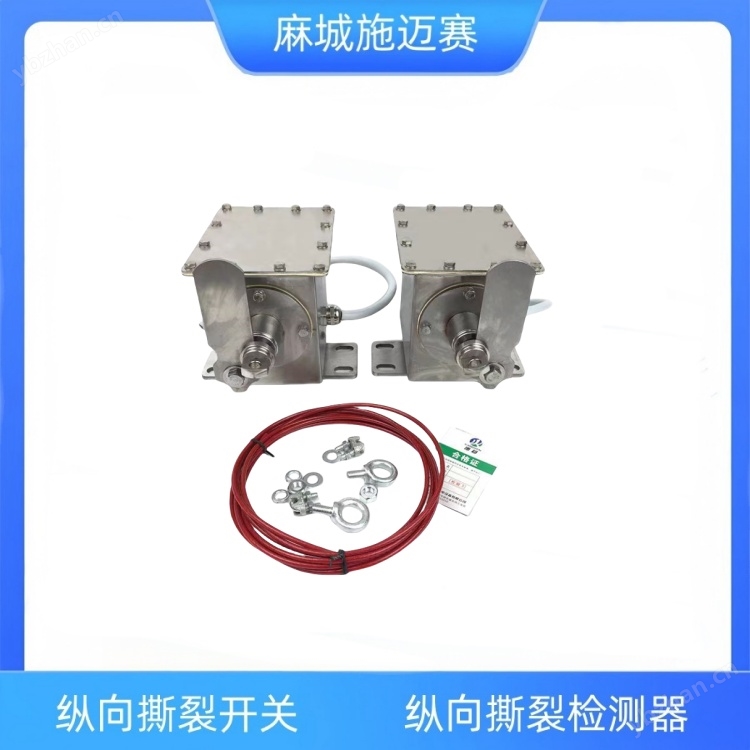

皮帶防撕裂檢測器 成對安裝在輸送機皮帶兩側，由兩段乙烯外套的航空鋼絲繩連接起來。繩的一端*固定在支撐托架上，另一端連接在撕裂開關的拉環上。兩段線繩在皮帶下面行程里一個閉合的回路，當物體或撕裂的皮帶懸吊下來、掃落一條或兩條線繩時，即探測出故障。因?yàn)榫€繩的受力作用下，它把拉環軸向外拉出卻使自銷手柄向上彈起，此時機內兩個微動開關發出報警或關掉輸送機。故障排除后將自銷手柄往下按，是機內的凸輪軸復位待開機。
1.撕裂開關設置在受料段膠帶下緩沖托輥之間。
2.按上安裝支架和撕裂開關，撕裂開關的拉環要與膠帶邊緣同高，若高度不夠可在支架下加上墊鐵或槽鋼，測好高度后再把支架與支座焊牢。
3.掛上攔索：一端穿過撕裂開關的拉環用索死，另一端穿過對方撕裂開關支架中間的圓孔待用。
4.安裝好二只撕裂開關和掛兩條纜索。再加30度彎角處把兩條攔索扣在一起，但不能扣死要活動。
5.收緊雙方支架中間孔內的攔索然后扣死索扣。
6.攔索的松緊：一般作用在0.9kg即可觸發開關為宜。
7.膠帶在荷載下沉?xí)r要與纜繩保持5mm-10mm即可。

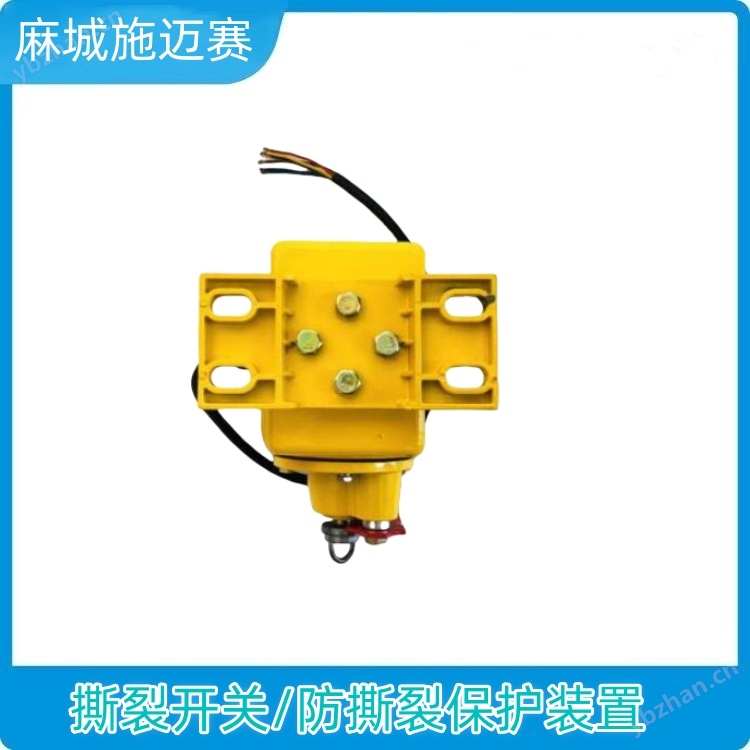

撕裂開關SCPT-180-35\IP66 縱向撕裂檢測器 皮帶保護裝置
安裝要點
傳感器位置：需安裝在輸送帶易發生撕裂的區域（如受料段緩沖托輥之間），確保拉環與膠帶邊緣同高，必要時通過墊鐵或槽鋼調整高度。
攔索布置：采用兩段乙烯外套航空鋼絲繩形成閉合回路，一端固定于支撐托架，另一端連接拉環，收緊至觸發力0.9Kg后扣死索扣
安裝與調試
安裝位置：
皮帶下方易撕裂區域（如落料口、溜槽后方）。
需保證檢測器與皮帶底面緊密接觸（間距需參考廠家手冊）。
調試步驟：
機械調整觸發臂角度，確保與皮帶接觸壓力適中。
測試手動觸發，確認信號輸出正常。
模擬撕裂場景（如用測試棒觸發），驗證系統響應。
縱向撕裂保護開關用于檢測帶式輸送機膠帶的縱向撕裂，當膠帶發生縱向撕裂時能及時發出停機信號以防撕裂事故擴大。
縱向撕裂保護開關在皮帶出現由于撕裂、戳破、交界處損壞或銳利物凸出皮帶時，撕裂開關能給監視人員提供報警信號或關掉輸送機。
縱向撕裂保護開關安裝在兩側，由兩段乙烯外套的航空鋼絲繩連接起來。繩的一端固定在支撐托架上，另一端連接在撕裂開關的拉環上。兩段線繩在皮帶下面形成一個閉和的回路，當物體或撕裂的皮帶懸吊下來，掃落一條或兩條線繩時即探測出故障。因?yàn)榫€繩受力作用下，它把拉環軸向外拉出卻使自銷手柄向上彈起這時機內兩個微動開關發出報警或關掉輸送機。故障排除后將自銷手柄往下按使機內的凸輪軸復位待開機。
