背景：水泥和混凝土試驗中的等溫量熱法

等溫量熱法以膠凝材料水化過程中產(chǎn)生的單位時間內(nèi)放出的 熱量表征其 反應(yīng)速率 。由于反應(yīng)速率對膠凝材料漿體的工作性能（如和易性、凝結(jié)時間 和早期強度發(fā)展）非常重要，因此量熱法被廣泛用于開發(fā)新的 膠凝 材料和復(fù)合材料 、質(zhì)量控制以及研究不同化學(xué)添加劑和 膠凝材料 成分對性能的影響。

I-Cal 8000HPC水泥 /混凝土高精度專業(yè)量熱儀

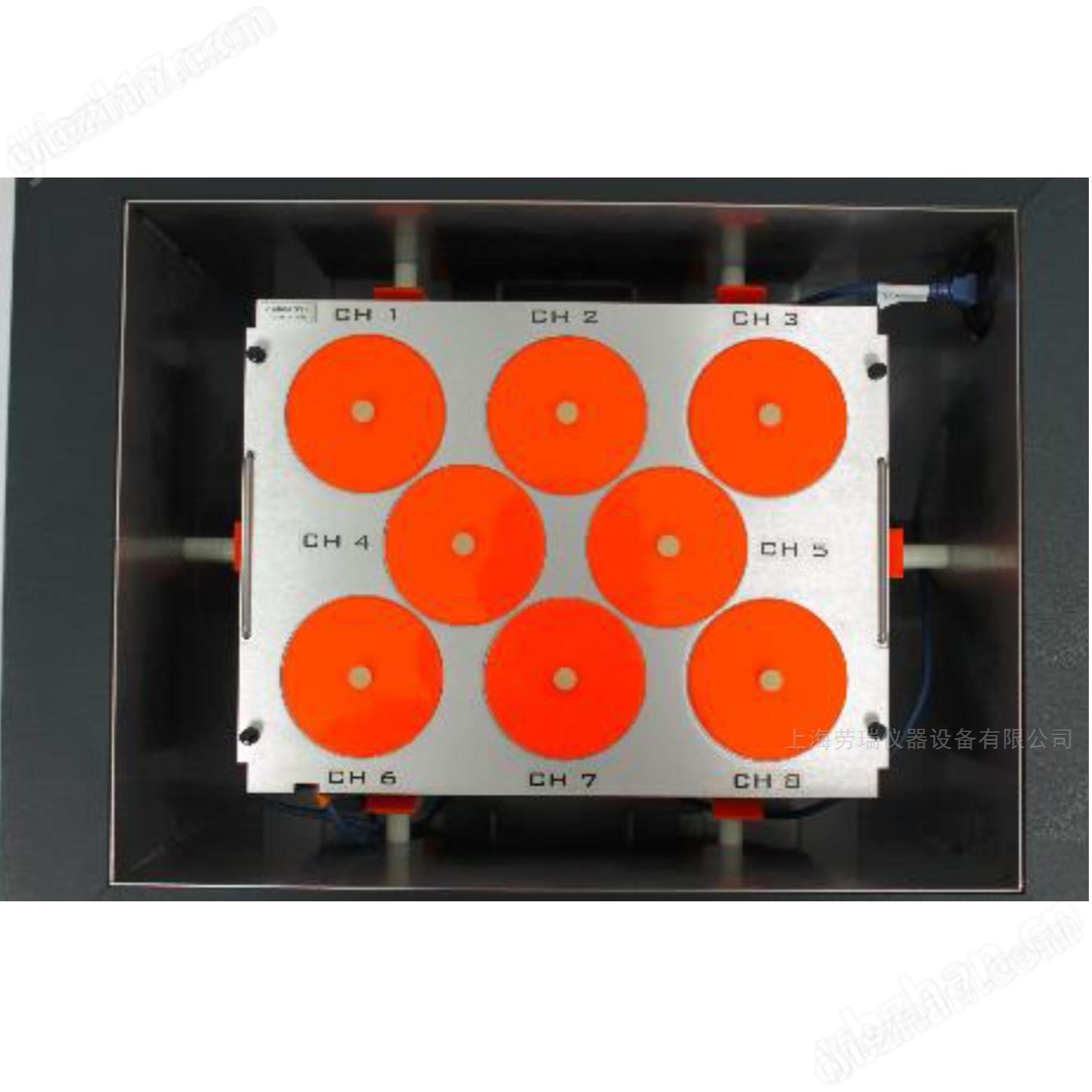

I-Cal 8000HPC水泥混凝土等溫量熱儀是一種8通道的等溫量熱儀，可用于測試水泥凈漿、砂漿甚至是混凝土。對混凝土的測試對于檢測復(fù)合摻合料分子和膠凝材料之間相互作用尤為重要。當(dāng)樣品周圍環(huán)境溫度保持不變時，繪制出水化 熱曲線。通過與反饋回路的軟件接口，溫度很容易設(shè)定，以確保控制。 而高準(zhǔn)確的傳感器能測量混凝土中膠凝材料水化所產(chǎn)生的熱流。 I-Cal 8000HPCC采用Calmetrix的專用可變參比樣 來調(diào)整每個樣品 通道 的 參比樣量，從而提高靈活性和 精準(zhǔn)度，同時單個通道的配置減少了通道之間的相互干擾。符合ASTM C1679和 ASTM C1702標(biāo)準(zhǔn)，可同時用于短期和長期水化熱測量。

噴射混凝土速凝劑的工作原理是加快水泥水化產(chǎn)物中水化硫鋁酸鈣的形成，因此水泥中鋁酸鹽和硫酸鹽相的反應(yīng)活性尤其重要。采用I-Cal 8000HPC對 水泥礦物活性以及速凝劑性能進行評價是目前合適的方法。對于相同噴射混凝土速凝劑， 由于不同水泥內(nèi)部鋁酸鹽和硫酸鹽反應(yīng)活性有所不同，在評價速凝劑性能時請選用相同的水泥。

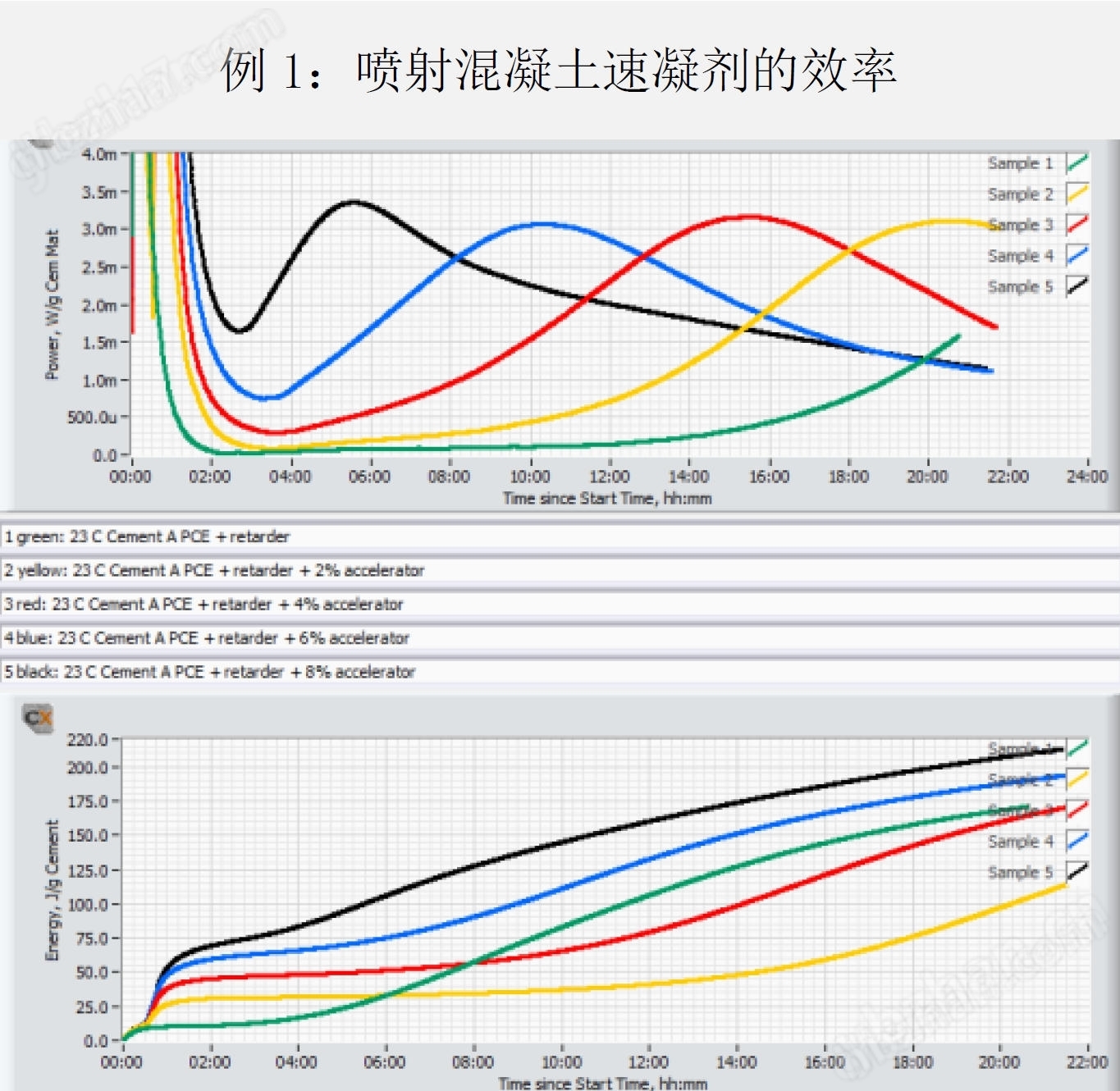

上圖顯示的是采用等溫量熱儀對不同摻量噴射混凝土速凝劑性能影響研究。綠色曲線為單摻緩凝劑樣品，黃色到黑色四組曲線為摻入定量緩凝劑后再加入在質(zhì)量分數(shù)分別為 2%、 4%、 6%、 8%噴射混 凝土速凝劑樣品的放熱速率以 及放熱曲線?？梢钥闯?， 摻入速凝劑后各樣品水化主峰均提前，凝結(jié)時間迅速減??；不同摻量速凝劑作用效果有明顯區(qū)別，表明此速凝劑性能較好。

通過 Calmetrix先進的Calcommander軟件檢索和分析 I-Cal生成的數(shù)據(jù)，該軟件是 包括一整套易用性工具。 Calcommander包括輸出報告、測定活化能、凝結(jié)時間估算、抗壓強度預(yù)測、水化熱測試和硫酸鹽優(yōu)化等軟件工具。

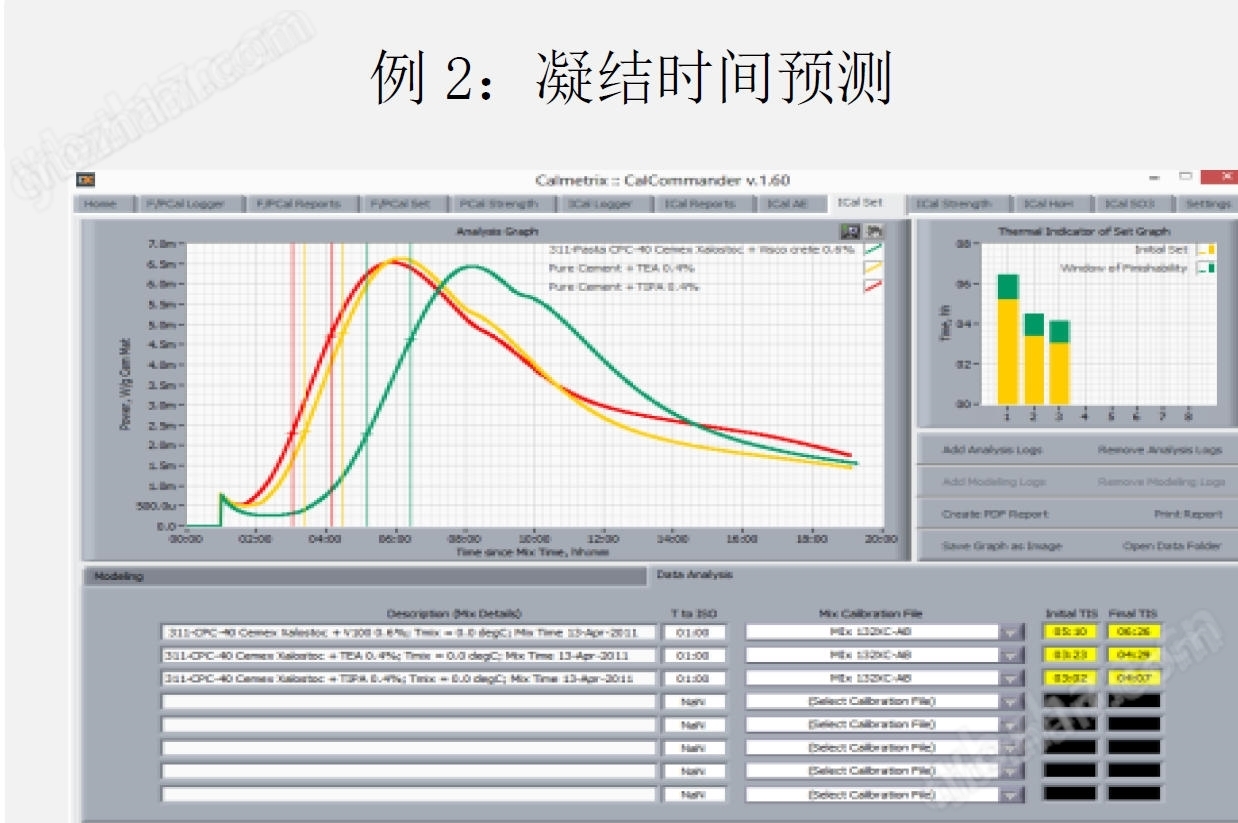

等溫量熱法可用于估計材料的凝固時間，因為放熱曲線的放熱速率與通過標(biāo)準(zhǔn)（例如，ASTM C403）獲得的物理試驗數(shù)據(jù)相關(guān)。上圖中，綠色曲線是波特蘭水泥與有效減水劑的混合物，黃色曲線是摻入0.4%TEA的混合料 ，紅色曲線是 摻入0.4%TIPA的混合料 。Calmetrix專有的 I-Cal set軟件對每種混合料的初凝和終凝進行了建模， 清楚地顯示了每種外加劑對水泥的影響。使用量熱法可以大大減少通過物理測試凝結(jié)時間所需的時間、精力和成本。此外，等溫量熱計中的精準(zhǔn)的溫度控制提供了一種簡單方法以確保結(jié)果的可重復(fù)性 。

應(yīng)用范圍
I-Cal 8000HPC水泥混凝土等溫量熱儀是一種高精度的水泥混凝土量熱儀，具有較大的樣品尺寸，使其適用于水泥和混凝土的所有應(yīng)用。與 Calmetrix的其他等溫量熱儀一樣，I-Cal 8000HPC的主要用途也是用于混凝土性能的研究發(fā)展和測試工作，以及水泥混凝土產(chǎn)品的日常質(zhì)量管理需求。
I-Cal 8000HPC通常用于執(zhí)行以下任務(wù)：

• 預(yù)測和估算抗壓強度或凝結(jié)時間

• 溫度變化下的敏感性測試

• 測試硫酸鹽的不穩(wěn)定性問題并提供解決方案

• 定義水泥或膠凝材料的水化熱（例如 ASTM C1702）

• 優(yōu)化配合比設(shè)計，選擇合適的化學(xué)外加劑和礦物外加劑摻量

• 檢測出并排除混合物漿體中潛在的材料 —外加劑之間的不相容性問題

• 測試外加劑或其他原材料變化下漿體的性能敏感性

• 定義活化能，為 水化程度 、強度和溫度裂縫提供預(yù)測

I-Cal 8000HPC的用戶廣泛分布在水泥生產(chǎn)實驗室、大學(xué)、混凝土生產(chǎn)商、粉煤灰經(jīng)銷商、外加劑生產(chǎn)商以及測試實驗室等科研機構(gòu)和水泥混凝土相關(guān)企業(yè)中。
