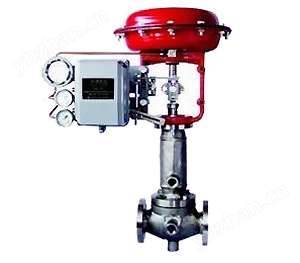

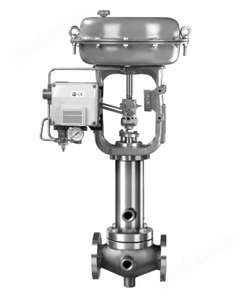

氣動夾套保溫調節閥
 |  | | 氣動夾套保溫調節閥 | 氣動夾套保溫調節閥 |
一、氣動夾套保溫調節閥 概述
上海川滬閥門有限公司生產的ZJSBW氣動夾套保溫調節閥采用國外同類型調節閥的工藝并加以改進，氣動夾套保溫調節閥閥芯采用上導向結構，閥結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC534-2-1976標準。氣動夾套保溫調節閥由精小型薄膜執行器及低流阻調節閥閥體組成，多彈簧執行機構高度低、重量輕、裝備簡便。氣動單夾套保溫節閥配以閥門定位器，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。
氣動夾套保溫調節閥適用于需要保溫的場合，比如瀝青生產線、化工廠容易結晶的工藝生產線等。介質的結晶溫度低于環境溫度或流體溫度降低，造成粘度增加或流體出現凝固時，這時在閥體和上閥蓋處增設蒸汽保溫夾套裝置，使工藝介質滿足過程控制的需要。
氣動夾套保溫調節閥的泄漏量符合ANSI B16.104標準。
二、氣動夾套保溫調節閥 性能指標
| 項目 | 不帶定位器 | 帶定位器 |
| 基本誤差% | ±5.0 | ±1.0 |
| 回差% | 3.0 | 1.0 |
| 死區% | 3.0 | 0.4 |
| 始終點偏差% | 氣開 | 始點 | ±2.5 | ±1.0 |
| 始點 | ±5.0 | ±1.0 |
| 氣關 | 始點 | ±5.0 | ±1.0 |
| 終點 | ±2.5 | ±1.0 |
| 額定行程偏差% | ≤2.5 |
| 泄露量L/h | 0.01%×閥額定容量 |
| 可調范圍R | 30：1 |
三、氣動夾套保溫調節閥 技術參數
| 公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
| 閥座直徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
| 額定流量系數(KV) | 單座 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 440 |
| 套筒 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 360 |
| 允許壓差(MPa) | 單座 | 3.8 | 3.2 | 3.0 | 2.0 | 1.8 | 1.5 | 1.4 | 1.0 | 0.6 |
| 套筒 | 6.4 | 6.4 | 5.2 | 5.2 | 4.6 | 4.6 | 3.7 | 3.7 | 3.1 |
| 公稱壓力(MPa) | 1.6、2.5、4.0、6.4 |
| 額定行程 | 16 | 25 | 40 | 60 |
| 配用執行器型號 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 |
四、氣動夾套保溫調節閥 執行器和附件
| 配置執行器類別 | ZHA/B多彈簧簿膜執行機構 |
| 執行器型號 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 |
| 有效面積(cm2) | 350 | 350 | 560 | 900 | 1400 |
| 行程 | 10、16 | 24 | 40 | 40、60 | 100 |
| 彈簧范圍(KPa) | 20～100（標準）、20-60、60-100、40-200、80-240 |
| 膜片材料 | 丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布 |
| 供氣壓力 | 140～400KPa |
| 氣源接口 | RC1/4" |
| 環境溫度 | -30～+70℃ |
| 可配附件 | 定位器、空氣過濾減壓器、保位閥、手輪機構等 |
| 作用形式 | 氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) |
五、氣動夾套保溫調節閥 附件
| 配置執行器類別 | ZHA/B多彈簧簿膜執行機構 |
| 執行器型號 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 |
| 有效面積(cm2) | 350 | 350 | 560 | 900 | 1400 |
| 行程 | 10、16 | 24 | 40 | 40、60 | 100 |
| 彈簧范圍(KPa) | 20～100（標準）、20-60、60-100、40-200、80-240 |
| 膜片材料 | 丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布 |
| 供氣壓力 | 140～400KPa |
| 氣源接口 | RC1/4" |
| 環境溫度 | -30～+70℃ |
| 可配附件 | 定位器、空氣過濾減壓器、保位閥、手輪機構等 |
| 作用形式 | 氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) |
更詳細參數，請洽上海川滬閥門有限公司技術部。
