ZJSJ氣動角式調節閥氣動角式調節閥氣動角式調節閥結構圖一、氣動角式調節閥概述 ZJSJ氣動角式調節閥采用頂部導向結構，配用多彈簧氣動執行機構

ZJSJ氣動角式調節閥產品詳情

ZJSJ氣動角式調節閥


氣動角式調節閥	氣動角式調節閥結構圖

一、氣動角式調節閥概述

　　 ZJSJ氣動角式調節閥采用頂部導向結構，配用多彈簧氣動執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于允許泄露量小閥前閥后壓差不大的高粘度、含有懸浮物和顆粒狀物質的的調節，可避免結焦、堵塞，便于自?xún)襞c 清洗的場合。本系列產品有常溫型、調節切斷型、波紋管密封型、高溫型、夾套保溫型等多種系列。產品公稱壓力等級有PN10、16、 25、64、100；閥體口徑范圍DN20-DN200。泄露等級有Ⅳ或Ⅵ 級。適用流體溫度由-200℃-+560℃范圍內多種檔次，流量特性為線形或等百分比。多種規格可供選擇。本系列調節閥結構新穎，功能完善、品種齊全。

二、氣動角式調節閥主要零件材料

本體材質為碳鋼					本體材質為不銹鋼
1	閥體	WCB	LCB	WC9	1	閥體	CF8	CF8M	CF3M
2	閥座	304	304	304	2	閥座	304	316	316L
3	閥芯	304	304	304	3	閥芯	304	316	316L
4	導向套	304	304	304	4	導向套	304	316	316L
5	閥蓋	WCB	LCB	WC9	5	閥蓋	CF8	CF8M	CF3M
6	閥桿	304	304	304	6	閥桿	304	316	316L
7	填料	PTFE/柔性石墨			7	填料	PTFE/柔性石墨
8	彈簧	65Mn			8	彈簧	65Mn
9	螺母	304	304	304	9	螺母	304	316	316L

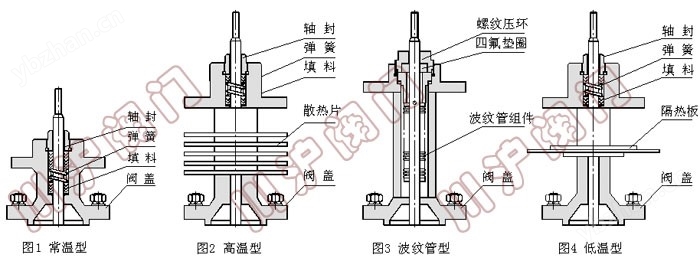

三、氣動角式調節閥閥蓋形式

注：常溫型：常溫型工作溫度-20-+200℃，泄露等級為Ⅳ級。
高溫型閥蓋增設散熱片，可用于介質溫度-60-+450℃的場合。
波紋管密封型對上下移動的閥桿形成的密封，堵絕流體外漏。
低溫型采用加長閥蓋加隔熱板結構可于-196℃深冷場合。

四、氣動角式調節閥主要技術參數

公稱通徑DN（mm）			20	25	32	40	50	65	80	100	125	150	200
額定流量系數KV		直線	6.9.6	11	17.6	27.5	44	69	100	176	275	440	690
額定流量系數KV		等百分比	6.3	10	16	25	40	63	100	160	250	400	630
執行機構 型號		正作用	ZHA-22		ZHA-23			ZHA-34			ZHA-45
執行機構 型號		反作用	ZHB-22		ZHB-23			ZHB-34			ZHB-45
額定行程L（mm）			16		25			40			60
膜片有效面積Ae（cm2）			280		400			600			1000
公稱壓力PN（MPa）			1.6 2.5 4.0 6.4 10.0
固有流量特性			直線? 等百分比
固有可調比R			30 : 1
信號范圍Pr（KPa）			20-60、20-100、40-200、60-100、80-240
氣源壓力Ps（MPa）			0.14、0.25、0.28、0.40
允許泄露量			Ⅵ級
工作溫度	常溫型		-20—200、-40—250、-60—250
	散熱型		-40—450、-60—450
	高溫型		450—560
	低溫型		-60— -100、-100— -200、-200— -250

五、氣動角式調節閥主要性能參數

序號	項 目			標準型調節閥		散熱、低溫型調節閥
序號	項 目			不帶定位器	帶定位器	不帶定位器	帶定位器
1	基本誤差＜（%）			±5	±1	±15	±4
2	回差＜（%）			3	1	10	3
3	死區＜（%）			3	0.4	8	1
4	始終點偏差＜（%）	氣開	始點	±2.5	±1	±6	±2.5
		氣開	終點	±5		±15
		氣關	始點	±5		±15
		氣關	終點	±2.5		±6
5				±2.5	+2.5	+6	+2.5

六、氣動角式調節閥外型尺寸

公稱通徑（DN）		20	25	32	40	50	65	80	100	125	150	200
L	PN16/25	95	100	105	115	125	145	155	175	200	225	275
	PN40	95	100	105	115	125	145	155	175	200	225	275
	PN64、100	115	115	130	130	150	170	190	215	250	275	325
H		349	350	358	378	393	494	503	521	634	696	715
H1		444	445	458	478	492	594	628	646	759	846	915
H2		419	423	445	478	490	582	624	620	759	840	905
H3		180	180	180	180	180	236	236	236	310	310	310
A		282	282	282	282	282	360	360	360	470	470	470
C		220	220	220	220	220	270	270	270	320	320	320
L1		289	289	289	289	289	347	347	347	476	476	476
壓力等級		GB：1.6、2.5、4.0、6.4、10.0MPa ANSI：150、300、600LB JIS：10、20、30、40K
執行機構		ZHB-22			ZHB-23		ZHB-34			ZHB-45
