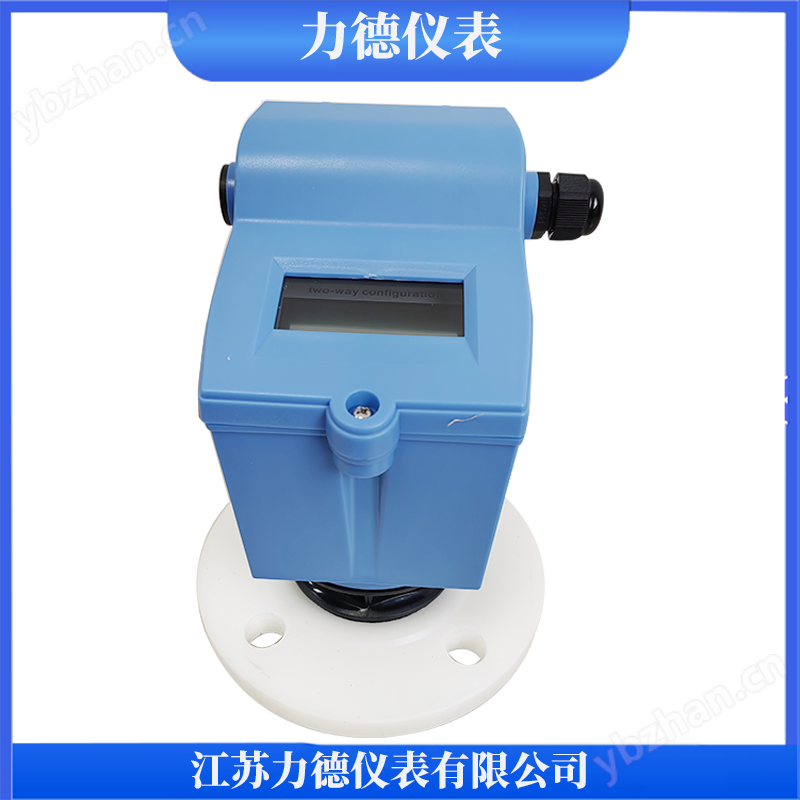

防腐型超聲波液位計法蘭DN50產品概述

超聲波物位計是集傳感器和電子單元于 一體的采用超聲波測距原理設計的物位計，能有效 地測量敞開或密閉容器中的物料的物位。其傳感器 采用 PTFE、PU 材料，并具備標準 HART 通信協 議，因此能廣泛地應用于各種工業領域。 超聲波物位計易于安裝和維護，并且能快速拆 卸清洗以適應食品、飲料和制藥工業的清潔需要。 超聲波物位計有的數據處理技術能有效可靠 地處理回波。內置的數字濾波器用來識別來自液面 的真實回波及去除由聲電噪音和運動中的攪拌器葉 片產生的虛假回波。超聲波脈沖傳播到被測物界面 并返回的時間經溫度補償后被轉換成距離，用于顯 示、電流輸出。

防腐型超聲波液位計法蘭DN50測量原理
　　超聲波物位計的工作原理是由換能器（探頭） 發出超聲波脈沖，當超聲波脈沖遇到被測介質表面 被反射回來，反射回波被換能器接受并轉換成系統 可處理的電信號。超聲波脈沖以聲波速度傳播，從 發射到接收到超聲波脈沖所需時間間隔與換能器到 被測介質表面的速度相關，可以用下式表示：
　　　　S = CxT/2
　　　　S：測得的有效距離
　　　　Cx：聲波傳輸?shù)乃俣?br style="margin: 0px 0px 10px; padding: 0px; text-align: left;"/>　　　　T：聲波往返運行時間
　　傳感器發出的超聲波碰到被測介質被反射，反 射回波的質量反映了物位計應用效果。回波質量定 義為最小回波幅度（在惡劣條件下回波幅度）比 最大噪聲幅度（虛假回波、多徑反射回波等的幅度）。 回波質量數值越大，物位計應用效果越好。 由于發射超聲波脈沖的換能器制造技術以及信 號的處理技術，使得距離換能器較近的區域內無法 被識別測量，不能準確測量出其距離值，該區域被 稱為測量盲區。

應用范圍

　　電廠：攔污柵（水電）、化學水處理系統、除灰渣 系 統及循環水系統 化工：原料和中間體料倉、反應罐、分離器等 水和水處理：蓄水池、污水池、水處理罐、沉淀池、 飲用水網絡等 油田：小罐體、污水罐（池）及鉆探泥漿罐等 造紙：原料倉、儲料塔、干燥鼓等 其他：食品、制藥、環保、造船等行業

　　主要特點
　　硬件系統采用先進的微處理器以及嵌入式系統 處理軟件，信號算法處理集成了先進的 Echo- capture 信號處理技術，使得該產品可以應用于各 種復雜工業廠況。
　　“空罐預處理”技術使得儀表即使在多個虛假 回波干擾的工況下，還可以正確的識別真實目標回 波，獲取正確的測量結果。
　　換能器內置溫度傳感器，可以在很寬的溫度范 圍內實現測量結果的溫度補償。
　　換能器采用先進的聲匹配材料，從而使得聲波 能量可最大限度的發射出去，從而提高了回波的信 號強度，使得測量結果更加可靠準確。
