產品概述

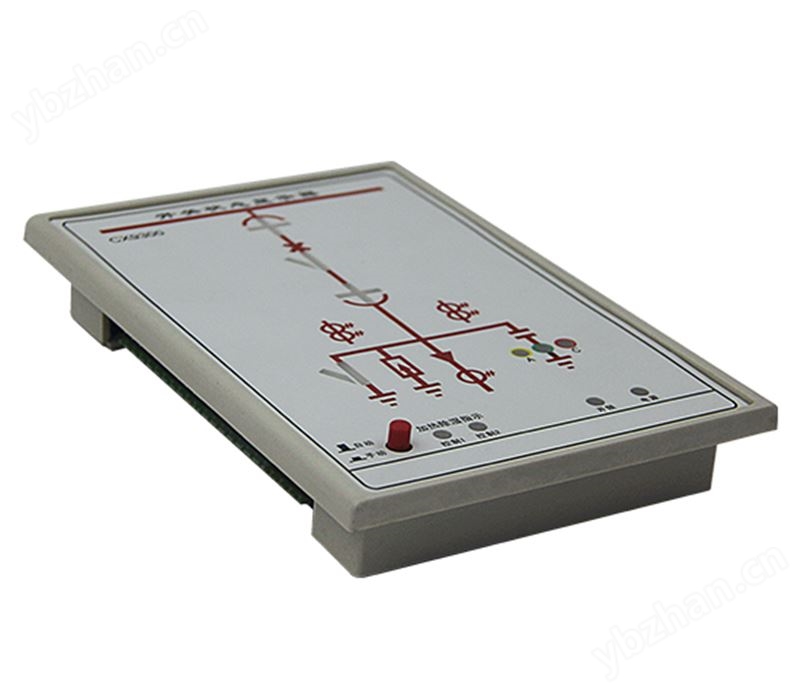

開關狀態指示儀產品集成了一次回路模擬圖、斷路器位置、開關狀態、接地閘刀位置、彈簧儲能狀態、高壓帶電指示、高壓帶電電磁閉鎖及溫、濕度控制等多功能于一體,用戶選用時只需提供一次方案圖即可。本產品將取代現有的一次回路模擬指示牌、電磁式開關狀態指示器、接地指示器等多種控制、指示裝置。如用戶選配通訊功能,還可將所有開關狀態和溫濕度情況上傳至監控中心。
技術指標
1、電源:AC220V+10% 50HZ
2、工作環境:溫度-20--50℃ 相對濕度≤95%RH
3、功耗<10W
4、抗電強度:外殼與端子間大于AC2000V
5、絕緣性能:外殼與端子間大于100MΩ
6、模擬指示說明:
斷路器狀態指示(無源觸點輸入)合閘時,紅色模擬條亮; 分閘時,綠色模擬條亮。
接觸器狀態指示(無源觸點輸入)合閘時,紅色模擬條亮; 分閘時,綠色模擬條亮。
隔離開關狀態指示(無源觸點輸入)合閘時,紅色模擬條亮; 分閘時,綠色模擬條亮。
注:失電狀態下發光指示均不亮,接點信號來自斷路器等開關設備的輔助接點。
接線示意圖
備注:外型尺寸: 220 X 155 X 32
開孔尺寸: 197 X 132
應用領域
工業配電自動化系統 變電站自動化系統
發電廠廠用電系統 高低壓開關柜
智能大廈電氣工程 能效管理系統
本產品適用于3-35KV戶內開關柜的適用于中置柜、手車柜、固定柜、環網網柜及六氟化硫氣體柜。
訂貨須知
開關狀態指示儀訂貨須知
客戶需提供一次系統圖(即面膜圖),如果是更換舊的產品需要提供要更換的產品彩色正面圖即可。
額定電壓:10KV/35KV/6KV
控制電源:AC220V/DC220V或AC/DC220V(AC為交流,DC為直流)
溫濕度控制為二溫二凝或一溫一凝
是否帶閉鎖和通訊接口
裝置的開孔尺寸如告知客戶(標配為197*132MM開孔,也可做180*120MM尺寸)
質保承諾
1、本公司對售出產品,質保一年,終身維修。
2、凡在一年質保期內,產品在正常使用情況下,有損壞者,我公司負責免費維修。
3、超過保修期維修,只收取成本費用。
