速度打滑檢測儀DCK-SL525：速度打滑開關工作時，通過膠帶帶動觸輪，使觸輪反應出膠帶的實際帶速，觸輪帶動檢測器內傳動軸，使產品內部繼電器工作，繼電器工作主要是由輪片切割光電信號，由內設固定數值與實際值產生對比數值從而產生通斷信號，完成檢測帶速工作，如果膠帶速度與主滾筒速度不同步并下降到正常帶速的20-30%時，接點通斷信號發生變化，重新輸出一組信號給控制室，警示工作人員膠帶已處于嚴重打滑狀態。
用于監測輸送機皮帶的速度，檢測打滑、超速、斷鏈或皮帶松弛等故障，觸發保護動作（如報警或停機），防止設備損壞或物料堆積。
速度打滑控制器在輸送機皮帶保護中的應用與選型參考速度打滑控制器的核心功能與應用場景
速度打滑控制器（如皮帶機速度保護控制器HQDK-II、打滑檢測器JDK-1等型號）是帶式輸送機的關鍵安全裝置，主要用于監測膠帶與主動滾筒之間的打滑（失速）故障，防止因打滑導致的輸送帶磨損、物料堆積、設備損壞甚至火災等嚴重事故。
速度打滑檢測儀DCK-SL525
特點
1：非接觸式，無易損原件，使用壽命長；
2：防護等級高，密封性好，可防水、放塵，防凝露；
3：高強度了鋁合金精密壓鑄外殼，抗壓，抗沖擊力強；
4：外殼經過烤漆噴塑處理，耐腐蝕性強；
5：一體式設計，安裝方便，實用簡單，兩螺栓固定；
6：采用ARM單片機作為控制單元，反映速度快，精度高，誤差??；
7：雙排數碼顯示，LED指示燈顯示，可現場觀察與誤會；
8：高精度4~20mA模擬量輸出
9：輕、重報警雙開關量輸出
10：采用高接點容量繼電器輸出
皮帶輸送機上一種非接觸式智能皮帶打滑檢測設備，它能夠及時檢測出皮帶輸送機的打滑故障，并發出報警信號，具有工作穩定性強，防護等級高等特點，可廣泛用于各種帶式皮帶運輸系統。

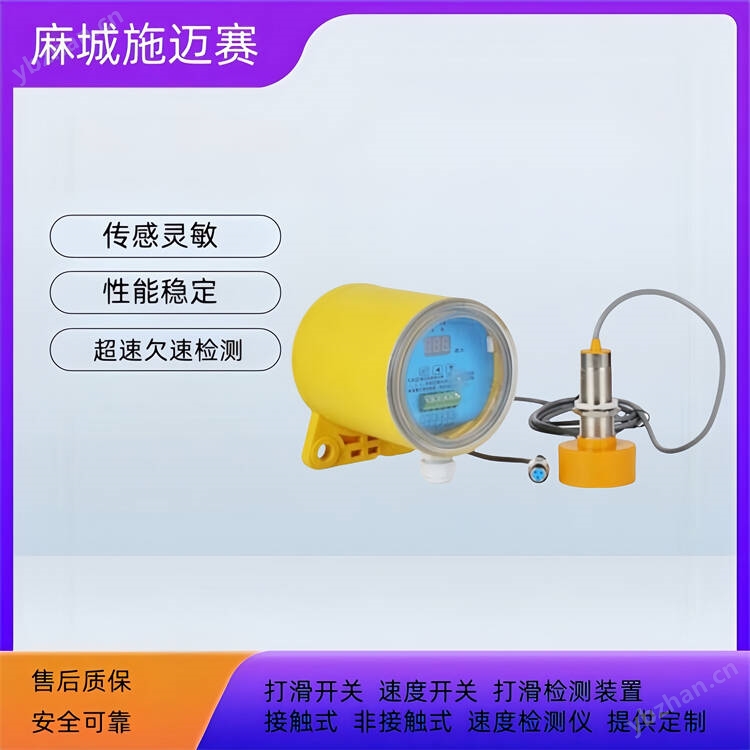

有接觸式和非接觸兩種，提供選擇
接觸式是帶輪子的安裝在皮帶下面，非接觸的安裝在從動邊上，檢測從動的轉速，通過從動輪的轉速變化來檢測皮帶的打滑欠速。
核心功能
速度監測：
通過安裝于從動輥或改向輥的傳感器（如霍爾效應探頭、接近開關）檢測皮帶實際轉速。
與預設速度范圍對比，判斷是否打滑（速度過低）或超速（速度過高）。
打滑保護：
當速度低于設定閾值（如正常速度的70%-80%）時，觸發報警或停機。
斷帶/松弛檢測：
速度降至零或極低時，可能判斷為斷帶，立即停機。
自診斷功能：
部分型號具備傳感器故障自檢，避免誤動作。
參數設置
關鍵參數（通過面板或撥碼開關調整）：
打滑閾值：如設定為正常速度的75%。
延遲時間：避免短暫波動誤報（如2-5秒）。
速度比例：若使用多級皮帶，需匹配主從動輪速比。
速度打滑控制器DCK-SL525輸送機皮帶使用保護裝置
其核心功能包括：
實時速度監測：通過傳感器檢測輸送帶實際運行速度，與預置額定速度對比，判斷是否存在打滑或超速狀態。
多級保護輸出：當帶速低于正常速度的20%-80%（具體閾值可配置）時，輸出報警信號（如打滑預警）或停機信號（如重打滑故障），部分型號支持4-20mA模擬量信號上傳至上位機13。
多場景適配：廣泛應用于電廠、煤礦、冶金、水泥廠、化工、港口等行業的帶式輸送機系統，尤其適用于粉塵多、濕度高、振動大的惡劣環境。
主要特點：
1、智能型，一體化結構，免設置、調試，安裝簡單。替代普通旋轉探測器時反應快。
2、非接觸探測器，無運動部件、無磨損、安全壽命長、維護費用低。
3、兩線制，繼電器（或接觸器）作負載，可提供隔離無源觸點信號給計算機；也可直接串接在接觸器的自保觸點中用于設備保護。正常旋轉時繼電器（或接觸器）吸合。
4、DH-A型打滑開關的電源范圍寬，驅動能力強，能直接驅動40A以內的接觸器。
5、配有狀態指示。設備正常運行時，指示燈“閃爍”；慢轉或停機時，指示燈“亮
工作原理：
觸輪隨膠帶運行而旋轉時，傳感器的磁感應信號輸入到控制電路中去，經放大、整形后進行計數。其計數值與預置數比較，判斷膠帶機的帶速，即：正常速度、打滑或超速等。同時，執行電路輸出相應的開關信號。
當觸輪隨膠帶機運行而旋轉時帶動機內的脈沖盤，在脈沖盤旋轉時引起的磁感應信號的變化輸入到速度傳感器的控制電路中，經電路放大、比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。本開關可調整速度值
速度打滑控制器DCK-SL525輸送機皮帶使用保護裝置本機用于帶式輸送機運行中膠帶與主動滾桶出現打滑（失速）故障。可防止由于打滑所造成的嚴重事故的發生。
速度打滑開關工作時，通過膠帶帶動觸輪，使觸輪反應出膠帶的實際帶速，觸輪帶動檢測器內傳動軸，使產品內部繼電器工作，繼電器工作主要是由輪片切割光電信號，由內設固定數值與實際值產生對比數值從而產生通斷信號，完成檢測帶速工作，如果膠帶速度與主滾筒速度不同步并下降到正常帶速的20-30%時，接點通斷信號發生變化，重新輸出一組信號給控制室，警示工作人員膠帶已處于嚴重打滑狀態。
結構特性

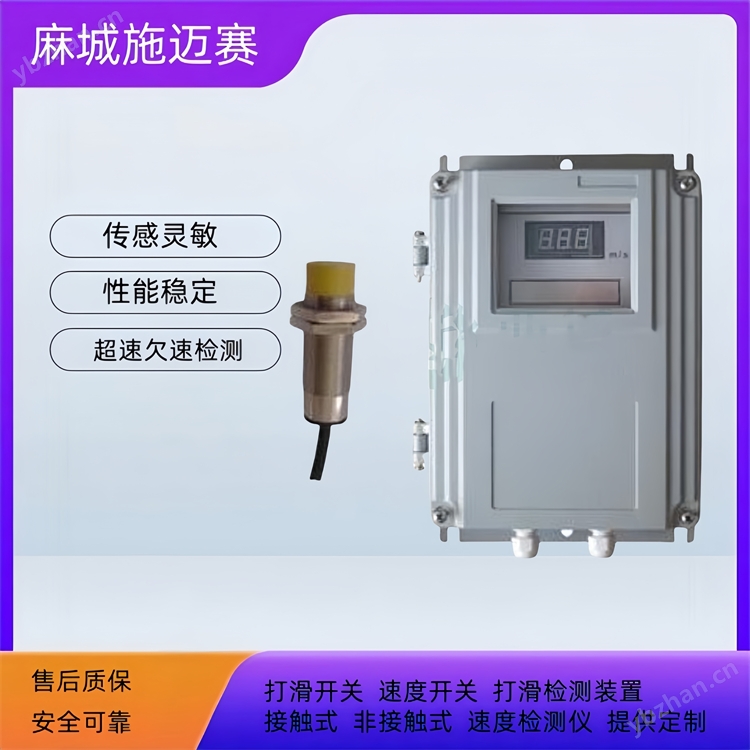

1.本機由控制箱與傳感器兩部份組成，控制箱采用密封措施，防法防水性能較好。傳感器為磁電式，安裝方便，可靠性高。
2.由于控制部份采用CMOS電路，溫度適應性能較好。
帶速傳感器:檢測帶速0.8～6.5m/s
可檢測速度打滑率10％～50％
防護等級：IP65
供電電壓220V,50Hz
觸點容量220V,5A
一級打滑警告輸出 一組常開觸點，一組常閉觸點供程控使用。
二級打滑報警輸出 一組常開觸點，一組常閉觸點供停機使用。
工作電源：AC220V 頻率 50-60Hz
2、溫度范圍：-20℃～+70℃
3、啟動延時：約10秒鐘
4、觸點容量：240V/AC,3A,輸出值一組常開,一組常閉
5、轉速: 30-100轉/分.

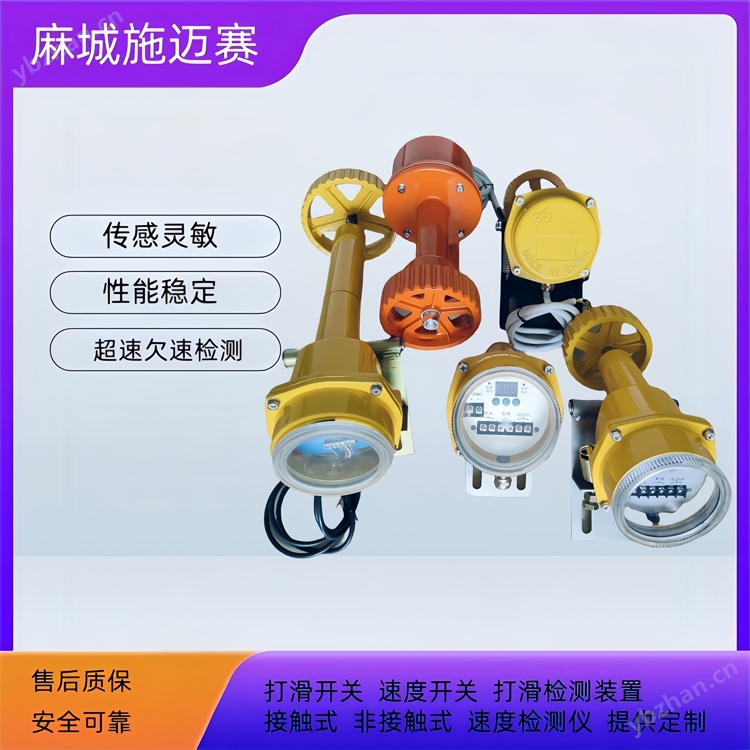

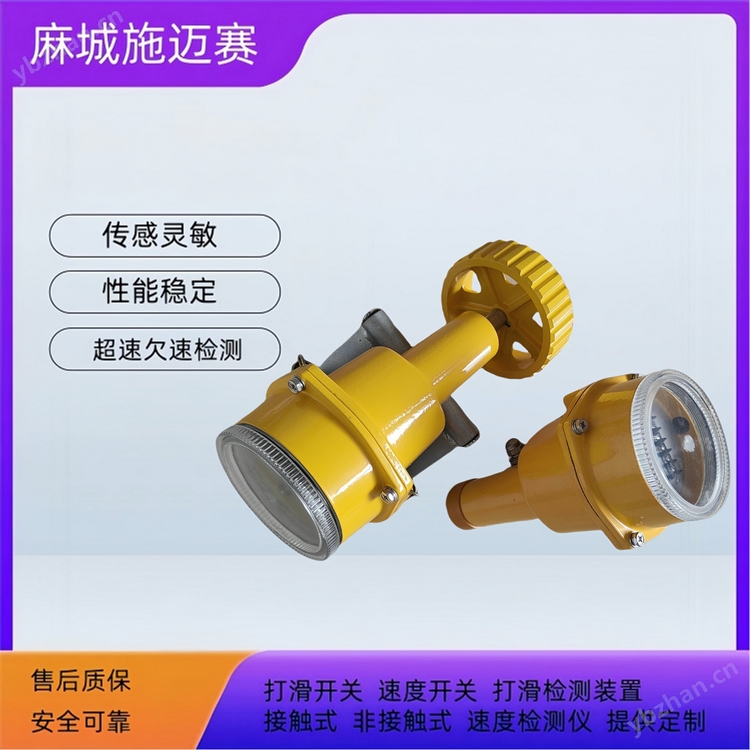

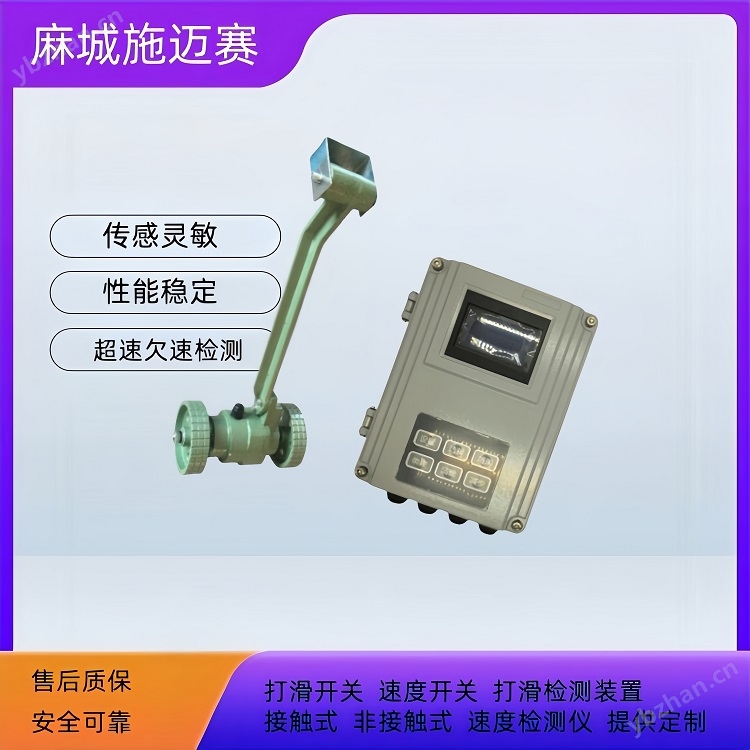

觸輪式的打滑開關，器安裝在皮帶下端，與輸送帶接觸一起轉動，通過輸送帶旋轉速度的變化來判斷打滑。本開關有自動識別均速功能，當超出均速或者低于均速范圍，打滑檢測器發出開關量型號，本裝置的主機為單片計算機系統，具有較高的智能化程度和可靠的工業性能。適用于電廠、煤礦、冶金、水泥廠、化工、交通等行業。
觸輪采用鑄鐵鑄造，表面銑槽以耐磨打滑。
鑄鋁外殼，連接處配有密封圈，具有較好的防水性。
技術準確，工作穩定。
計數開關的預置數可根據用戶需要進行設置。
技術參數：
使用環境條件：環境溫度：-15～+65
相對濕度：不小于80%
工作電壓：AC 220V±10% 50HZ
整體功耗：<15W
測速范圍：20～999轉/分鐘；帶速0.6～9.9米/秒
觸點容量：二線開關1A /220V； 四線開關5A/380V（購買時注明）
開關形式：常閉型（可選常開型）
防護等級：IP67
安裝與接線
傳感器安裝：
通常安裝在從動輥非驅動端，確保與磁性標簽或齒輪同步旋轉。
間距建議：霍爾傳感器與磁鐵間距≤10mm（參考具體手冊）。
接線示例：
電源：AC 220V或DC 24V（依型號而定）。
輸入：接速度傳感器信號線。
輸出：繼電器觸點（常開/常閉）連接至控制柜，觸發報警或停機回路。
安裝與調試的關鍵注意事項
速度打滑控制器的正確安裝直接影響檢測精度和可靠性，需重點關注以下要點：
傳感器安裝位置
非接觸式傳感器（如HQDK-II）需安裝在從動滾筒一端，與鑲嵌的磁鋼/鋼柱間距≤7mm，確保感應信號穩定；接觸式觸輪（如JDK-1）需水平安裝在膠帶上下層之間，觸輪與膠帶表面保持適當壓力，避免跳動導致誤判。
傳感器應靠近滾筒軸，遠離物料掉落區域，防止碰撞或粉塵覆蓋。
接線與參數配置
主機與傳感器需使用屏蔽電纜（如0.75~1.0mm2 3芯電纜）連接，傳輸距離可達1公里，減少信號干擾；繼電器輸出端需匹配輸送機控制回路電壓（如AC380V或DC24V）。
現場調試時，若額定速度未知，可在輸送機正常運行時通過控制器面板校準實際帶速，并設置打滑閾值（如正常速度的70%為預警閾值，50%為停機閾值）。
日常維護要點
定期檢查傳感器與感應塊的緊固狀態，防止松動錯位；清理觸輪表面的積塵和雜物，避免磨損不均導致速度檢測偏差。
惡劣環境下（如煤礦、港口）需每3個月測試保護功能，驗證報警和停機信號的響應時間。
安裝說明：
先將固定支架焊在輸送機的橫梁上；再將支臂用銷軸、開口銷連接在支架上。
安裝使用與接線
安裝時，可按下述要求并滿足現場使用條件安裝在帶式運輸機上膠帶的下面，安裝后應保證膠帶有料情況下使打滑檢測器與膠帶面平行，同時膠帶無料運轉時檢測器觸輪與膠帶面應可靠接觸，且安裝位置保證在振小和膠帶抖動的地方。當采用檢測器輸出軸和從動滾筒軸連接檢測膠帶實際帶速的方法時，可按安裝示意圖并選用柔性連軸器以保證產品工作正常。使用時只要將產品按安裝示意圖安裝在相應的位置上即可，我廠提供的產品均是按用戶訂貨時提出的要求生產制造的。由于理論上的帶速和實際膠帶運行速度有差異，用戶屆時可按我廠提供調整辦法適當?shù)恼{(diào)整以切實適合正常工作狀態。
安裝后應滿足下述要求：
打滑檢測裝置膠帶運行方向順向防止，觸輪距膠帶邊緣200-300mm
感應面與開關閘的距離4mm為佳，感應點可以是從動輪處凸出（面）部分（鐵類），也可以采用凹面作為感應面。如果從動輪側面無凹凸面，可以在從動輪內側骨架上焊接一厚度為7mm鐵片作感應面。感應面面積必須大于開關感應面（出廠時已配感應面）
