電接點水位計由測量筒和二次表組成。測量筒上的電極安裝位置與二次表上的發光二極管相對應，二次表在控制室內顯示水位狀態，并在水位異常時進行聲光報警和連鎖控制。本系列儀表測量筒分普通型及自補償型兩種，二次表有模擬型及智能型兩種，具有顯示直觀、可靠耐用、維修方便等優點。
1應用場合及型號設置
1.1、應用場合：主要用于各種鍋爐汽包、儲集器、高、低壓加熱器、除氧器、蒸發器及水箱的水位測量，也可用于其它工藝裝置的液位測量及遠傳。
1.2、產品型號設置
2 系統構成與工作原理及特點
2.1、系統構成：本水位計主要由測量筒體、陶瓷電極、二次測控儀表等幾部分組成。其中普通型見圖1，自補償型見圖2 。
2.2、顯示方式：本裝置模擬型二次表采用熱工習慣的標志，即汽紅、水綠的雙色合成光柱顯示，直觀地顯示汽、水位置。智能型除上述之外，還具有LED數字顯示液位。

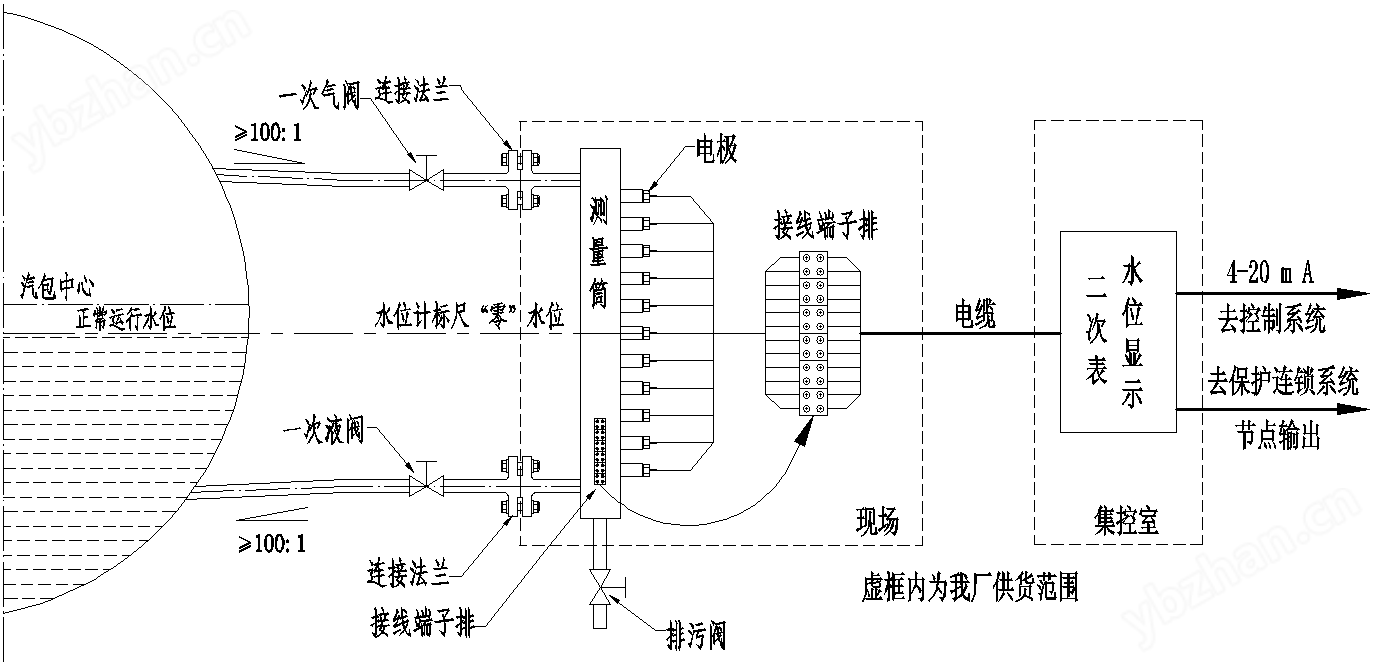

普通型結構原理圖
自補償型（伴熱型）結構原理圖
2.3、工作原理及特點：
2.3.1、普通型：本水位計是利用鍋爐水和蒸汽的導電率差異的特性進行液位測量，由于液位的變化，使部分電極浸入水中，部分電極置于蒸汽中，在爐水中的電極對筒體阻抗小，而在蒸汽中的電極對筒體的阻抗大，利用這一特性，可將非電量的液位信息轉化為電量信號，送入二次儀表，從而實現水位的測量、顯示、開關量報警輸出，4～20mA變送輸出等功能。
2.3.2、自補償型 ：通常電接點水位計在使用時，由于做了保溫，習慣上認為電接點水位計筒體內的水樣是接近汽包的。但是隨著這些年發電機組越做越大，汽包內壓力、溫度越來越高，加上保溫達不到預期效果，電接點水位計筒體內的水溫就與汽包內的水溫產生了差距。又由于習慣上電接點水位計是不做水位補償?shù)模@樣相比之下，電接點水位計與就地水位計所顯示的水位就會有差異，電接點水位計所顯示的水位往往會偏低，而且越是大機組，偏差越大。
針對上述現象，自補償型水位計（伴熱型），突破了以往的結構形式，增加了伴熱和冷凝裝置。伴熱裝置的汽源來自汽側取樣管，汽源進入加熱管，通過加熱管對筒內的水樣進行加熱，以提高水樣的溫度。而冷凝裝置所收集的冷凝水由冷凝管輸至筒體內不同高度的水樣中，這樣筒體中就會不斷涌現出溫度接近飽和溫度的純凈水，迫使筒體內下部溫度稍低、水質相對稍差的水樣流出筒體，經過水側取樣管流回汽包。此過程實現了水質的自優化，可使水位計減少沖洗次數，不僅提高了電極的使用壽命，同時也提高了筒體內水樣的平均溫度，從而增強了汽包內水樣與測量筒內水樣的一致性。這兩種結構的采用，使得水位計內的水位無論是在冷態還是在熱態都能夠保持與汽包內的水位更加接近，使測量較比普通測量筒更加真實準確、動態響應快、附加誤差小、電極壽命長。
電接點水位計及二次表
3、主要技術參數
3.1、監視方式：集控室內二次表或現場二次表顯示監視；
3.2、公稱壓力： 2.5, 4.0, 6.4, 10, 16, 25, 32 MPa；
3.3、工作壓力： 1.6, 2.5, 4.0, 6.4, 10, 16, 25 MPa；
3.4、工作溫度：飽和蒸汽水溫度（-80～540℃）；
3.5、測量筒規格： L為中心距，可按用戶需求制造：
序 | 筒體規格 D×S×L mm | 工作壓力 Mpa | 公稱壓力 MPa | 是否有 排污閥門 |
01S | φ89×8×（L＋100） | ≤4.0 | 6.4 | 有閥門 |
02S | φ89×14×（L＋100） | ≤10 | 16 | 有閥門 |
03S | φ102×22×（L＋100） | ≤21.5 | 32 | φ28×4排污連管 |
3.6、電極點數及分布：測量筒的測量點數及分布可按用戶要求制造。
L mm | 測點數 | 電 極 點 分 布 （0點對應 1／2中心距 處） | |
440 | 5 | 0,±50,±75 | 0,±50,±100 |
600 | 7 | 0,±30,±50,±100, | 0,±50,±100,±150, |
670 | 9 | 0,±30,±50,±75,±100, | 0,±50,±100,±150,±200 |
800 | 11 | 0,±30,±50,±75,±100,±150, | |
850 | 13 | 0,±30,±50,±75,±100,±150,±200 | |
1100 | 15 | 0,±15,±30,±50,±75,±100,±150,±200 | |
1700 | 17 | 0，±15,±30,±50,±75,±100,±150,±200,±250 | |
2500 | 19 | 0,±15,±30,±50,±75,±100,±150,±200, ±250,±300 | |
19 | 0,±25,±50,±75,±100,±150,±200, ±250, ±300,±350 | ||
≥1000 | 可定制19～36點產品，電極分布按用戶要求, | ||
3.7、連接方式：法蘭連接或焊接，也可按需設計；
3.8、儀表材質：①標準型為碳鋼；②不銹鋼等材質需訂貨時指出
3.9、電極工作壓力≤34Mpa ，溫度≤650℃;絕緣電阻>148MΩ
3.10、二次表技術參數：我廠研發的新一代電接點測控儀，具備很多優點，分為模擬電路型及智能型。
