DI-I單遠傳法蘭壓力變送器
- 名稱:DI-I單遠傳法蘭壓力變送器
- 精度:0.25%
- 毛細管長度:1.5米~13米
- 量程:0~6KPa~1MP
- 供電:24VDC
- 溫度:-40~200℃
- 接口:法蘭連接
- 輸出:4~20mA/RS485/HART
DI-I單遠傳法蘭壓力變送器
◇ 概述：
| 此產品是以法蘭形式和被測部位連接的變送器，它運用于以下情況： 1、需要將高溫介質與變送器隔離； 2、被測介質對變送器敏感元件有腐蝕性； 3、被測介質是懸浮液體或有高度粘稠性； 4、被測介質由于環境溫度變化或流程溫度變化而易固化或結晶； 5、更換測量介質需要嚴格凈化測量頭； 6、測量頭必須保持衛生。 此產品主要用來連續測量液體、氣體、蒸汽的差壓壓力以及液體的液位、分界面及密度等參數，并將被測信號轉換為4~20mA輸出。 |  |
◇ 主要技術指標：
■ 測量范圍：0~6KPa~1MP
■ 介質：氣體液體蒸汽
■ 精度：±0.075~±0.1%（對量程比1：1）
■ 供電：16~48VDC（標準為24VDC）
■ 輸出：4~20mA/RS485數字通訊
4~20mA/HART協議數字通訊
■ 接口：法蘭連接
■ 一體化波紋座設計，減少溫度影響，提高抗過壓性
■ 介質溫度：
充灌硅油：-40~150℃
充灌氟油：-18~200℃
■ 遠傳毛細管長度：1.5米~13米
■ 數字表頭顯示溫度、壓力、電流及0~99%模擬顯示；
■ 按鍵可完成零點遷移、量程及阻尼設定。
◇ 主要特點：
■ 數字表頭顯示壓力、溫度、電流三種物理量及0~99%模擬顯示
■ 按鍵操作能方便地在無標準壓力源的情況下完成零點遷移、量程設定、阻尼設定等參數，方便現場調試
■ S-PORT串行通信口通過專用轉接模塊直接與計算機通信，上位機界面可以完成比按鍵操作更多的功能。接專用RS485模塊可以實現數字信號遠傳，或構建RS485域網。
■ 此產品可選HART模塊，進行HART通信，用我公司提供的專用通信設備和軟件可進行標定和溫度補償操作。
■ 此產品配有支架、安裝件。
◇ 型號：
例如：NI-1,0~200KPa，粘稠介質，表壓，4~20mA，法蘭DN50
◇ 外型尺寸及安裝方式：
長/寬/高/質量（無附件，eg法蘭）=98mm/78mm /169mm/ 2.4KG

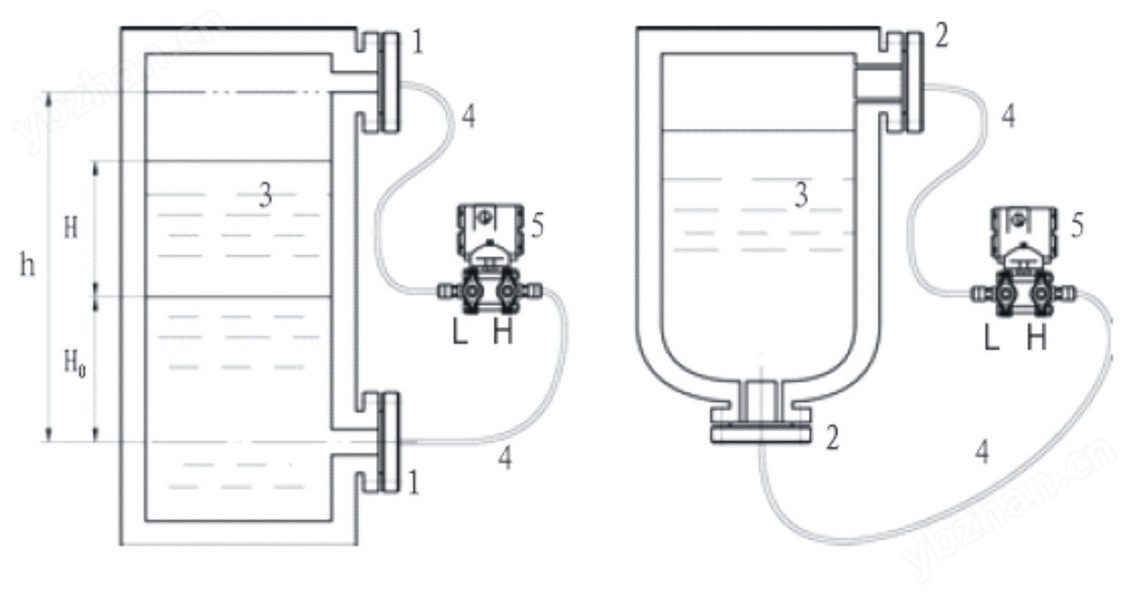

上為一例舉安裝方式，由于兩個法蘭安裝時有高度差，故調整時應加遷移，具體遷移計算方法會在隨貨說明書中講述。
H—液位變化范圍 H0—不變液位高度 1—扁平法蘭遠傳 2—插入遠傳法蘭
3—保溫層 4—毛細管 5—變送器
