MTFH型金屬管轉子流量計
金屬管轉子流量計是工業自動化過程控制中常用的一種變面積流量測量儀表。它具有體積小，檢測范圍大，使用方便等特點，它可用來測量液體、氣體以及蒸汽的流量，特別適宜低流速小流量的測量。
金屬管轉子流量計主要有兩大部分組成：傳感器和指示器。傳感器主要由連接法蘭、測量錐管、轉子和上下導向器組成；指示器主要由殼體、磁傳動系統、電子電路系統組成。
在垂直的錐形量管內，有一可上下移動的測量部件——轉子，當流體自下而上通過錐形管時；轉子受到流體的作用力，沿錐形管向上移動。當流體的流量增大時，轉子的位移量增大；反之，流體的流量減少時，轉子的位移量變小。也就是說，流體流量的大小，決定了轉子在測量管中的位置，從而決定了轉子和錐形管之間環形面積的大小。在轉子的內部，鑲嵌一高性能磁體，當轉子處于平衡位置時，在轉子周圍形成一均勻而穩定的磁場。在錐形管的外面，安裝一磁傳感器，這樣，就能將測量管內轉子的直線位移通過非接觸形式傳遞到批示器中，通過檢測和處理后，最終顯示在批示器刻度盤上或輸出相應的標準4-20mA電流信號。
◆適用于小口徑和低流速介質流量測量
◆工作可靠，維護量小，壽命長
◆ 對于直管段要求不高
◆較寬的量程比10:1
◆可選直流、交流、電池供電
◆指示器上有鍵盤，操作設置方便
◆全金屬結構，適用高溫、高壓和強腐蝕性介質
◆非接觸磁耦合傳動 ，可就地指示
◆可用于易燃、易爆危險場合
◆二線制可具有上下限繼電器報警功能◆帶有數據恢復，數據備份及掉電保護功能
◆雙行液晶同時顯示瞬時、累計流量，帶背光
◆流量計口徑： DN15，DN25，DN50，DN80，DN100，DN150
◆流量范圍 液體：1.0～150000l/h 氣體：0.05～3000m3/h◆量程比： 10∶1，20∶1（特殊）
◆精度： 1.5級，1.0級（特殊）
◆壓力等級： DN15、DN25、DN50：4.0MPa（20MPa）DN80、DN100、DN150：1.6MPa
（：DN80：10MPa；DN100：6.4MPa；DN150：4.0MPa）
◆介質溫度：標準：-30℃～+120℃，高溫：120℃～350℃；四氟襯里不得高于80 ℃
◆供電電源： 24VDC（12～36VDC）
◆輸出信號：4～20mADC（二線制）+HART協議；可選繼電器報警，觸點容量 0.1A,24VDC
◆輸出負載： 500Ω（24V供電時）
◆環境溫度：就地型：-40℃～120℃ 遠傳型：-30℃～60℃
◆存儲條件：溫度：-40℃～85℃ 濕度：≤85%
◆連接方式： 法蘭連接，法蘭標準：GB/T9119-2000，用戶可指定◆電纜接口： M20×1.5
◆外殼防護： IP65
◆防爆標志：本安型：ExiaIICT6，隔爆型：ExdIICT6
◆壓力損失：詳見流量表
◆介質粘度： DN15：η＜5mPa.s DN25：η＜250mPa.s DN50～DN150：η＜300mPa.s
◆接液材質 ：R1：304，1Cr18Ni9Ti；
Ro：316，0Cr18Ni12Mo2Ti；
RL：316L，0Cr17Ni14Mo2Ti；
Ti：鈦合金；
Rp：聚四氟乙烯內襯。
◆變送器殼體材質為聚氨酯涂層鑄鋁合金產品選型

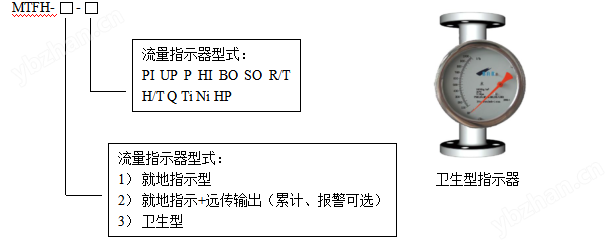

傳感器選型參考
流量傳感器安裝型式：1）垂直PI，UP，P 2）水平HI 3）底進側出BO 4）側進側出SO
介質溫度：1）冷卻夾套型R/T，H/T 2）保溫夾套型R/T，H/T
介質性質：1）阻尼型Q
流量傳感器耐腐蝕性：1）標準型PI，UP，HI，BO，SO 2）防腐型P，Ti，Ni，HP

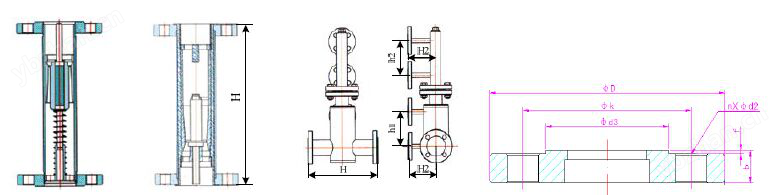

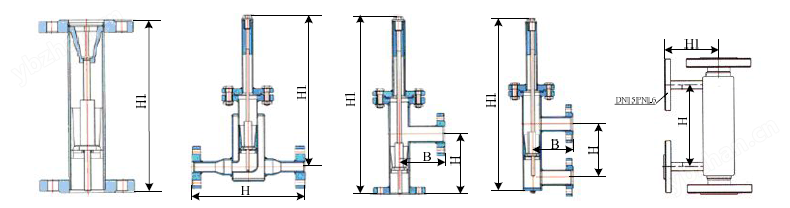

外形尺寸 法蘭尺寸
1□ PI 2□ HI 3□ BO 4□ SO 5□ R/T 6□ H/T
特殊要求的安裝尺寸，可進行非標準設計制造。
口徑mm
H
H1
H2
B
h1
h2
1□
2□
3□
4□
5□
6□
2□
3□
4□
5□
6□
6□
3□
6□
6□
15
250
200
160
160
150
250
000
450
480
90
100
100
100
110
120
20
250
200
160
160
150
250
000
450
480
90
100
100
100
110
120
25
250
200
160
160
150
250
000
450
480
100
100
100
100
120
120
32
250
200
160
160
150
250
000
450
480
100
100
100
100
120
120
40
250
200
160
250
150
250
000
450
480
100
100
100
100
130
120
50
250
250
200
250
150
300
400
500
560
115
118
115
120
150
120
65
250
250
200
250
150
300
400
520
580
120
120
160
120
80
250
300
200
250
150
400
400
550
600
132
164
124
160
170
120
100
250
300
250
300
150
400
400
600
650
145
164
130
180
200
120
125
400
350
300
350
-
-
500
650
700
-
-
250
-
-
150
400
350
350
350
-
-
500
650
700
-
-
250
-
-
200
500
450
400-
450-
-
-
650
700
-
-
-
300
-
-
250
500
500
400-
550-
-
-
800
750-
-
-
-
300-
-
-
PI HI BO SO R/T
UP P H/T 法蘭外型尺寸
-
