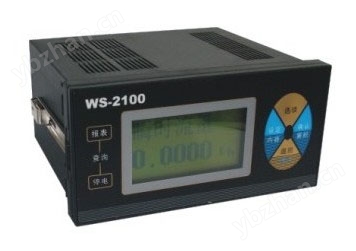

一、WS-2100積算儀簡介
WS-2100系列積算儀采用12864圖形點陣液晶顯示器顯示，通過全中文菜單式設定，可測量介質的質量流量、熱流量、熱差量、標準體積流量等。我公司特別研制積算儀專用后備電源，解決了停電后儀表無法正常工作的問題，該后備電源能夠自動充電、放電，保證整套儀表在停電后仍可工作100小時以上。
二、WS-2100積算儀技術參數
1、流量輸入信號：
差壓、電磁4~20mA、0~10 mA
渦街、渦輪頻率（V低≤1V、V高≥5V、0-5000Hz）
2、壓力輸入信號：4~20mA、0~10 mA
3、溫度輸入信號：
Pt-100鉑電阻或溫變4~20mA、0~10 mA
4、輸出信號：與瞬時流量成線性的4~20mA
5、精度等級：0.5級
6、通訊功能：RS485或RS232通信接口，防雷電保護
7、具有多種流量計運算模式，可程序設定組合
8、具有密度自動溫壓補償功能，可程序設定組合
9、顯示內容：累積流量、瞬時流量、累積熱量、瞬時熱量、差壓（頻率）、密度、壓力、溫度、熱焓、工況流量、標況流量、當前時間及來停電記錄等
10、報表查詢功能：可查詢最近1 年的日累積量報表和月累積量報表，還能查詢最近20次的來停電記錄、累積停電時間、累積停電次數
11、自動修復功能：除軟件看門狗外，硬件系統配置有看門狗，上掉電復位系統，一旦程序出錯，或意外死機，可保證儀表強行恢復運行
12、斷電保護功能：機內的運算結果和用戶設定的數據在斷電時不會丟失，保存時間在十年以上
13、過熱蒸汽向飽和蒸汽轉換的自動判斷功能：當選擇的過熱蒸汽在運行中轉為飽和蒸汽時，本儀表會自動判斷，并將按飽和蒸汽的密度進行補償，若再轉回過熱蒸汽也會同樣自動判斷
14、工作電源：功耗：小于5W，一路AC220V或一路AC220V+一路DC12V（后備電源型）
15、輸出電源：1組12V/1W，一組24V/2W，不共地
16、工作環境：溫度：5～50℃，濕度：5～95%RH
17、安裝方式：橫式
18、開孔尺寸：152±0.5×76±0.5 （寬*高，mm）
19、外形尺寸：
160×80×150 （寬*高*深，mm） 重約1.0kg
20、壁掛式儀表箱尺寸：
300×360×220（寬*高*深，mm） 重約1.0kg

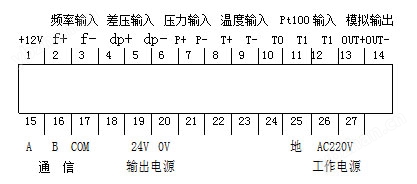

三、WS-2100積算儀接線圖
四、WS-2100積算儀顯示功能
按面板上“瞬時”鍵和“累計”鍵分別可顯示瞬時流量和累積流量，按“選項”鍵可翻頁顯示所需內容。顯示屏右上角有閃爍方塊表示儀表處于運行狀態。各項顯示畫面可以通過面板鍵盤隨時召喚顯示，也可以通過編程自動循環或定格顯示，測量蒸汽時顯示畫面分別如下：
測量壓縮空氣工況流量的單位可以是m3/h或kg/h，有關熱量的畫面自動消失，同時增加以下標況畫面
