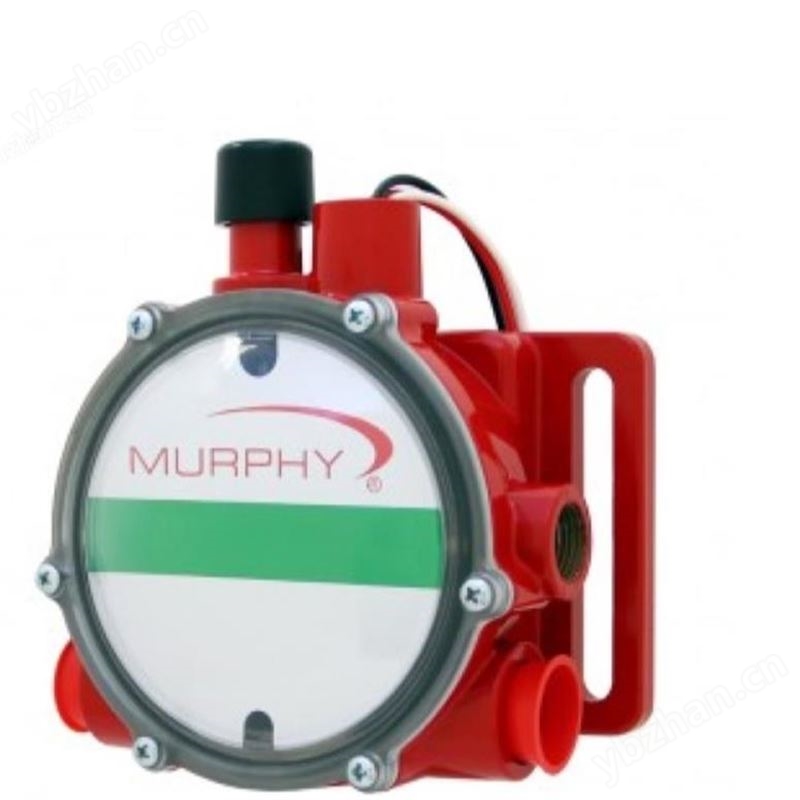

1. 摩菲LM500油位維持計 自動補油器 產品概述
摩菲LM500油位維持計 自動補油器 是一款智能型油位控制系統,專用于發動機曲軸箱、齒輪箱、液壓油箱等設備的潤滑油自動補充,確保設備在運行過程中油位始終處于安全范圍。該產品采用高精度液位檢測技術,結合電磁閥或微型泵控制,實現全自動補油,減少人工維護成本,提高設備運行可靠性。
2. 核心功能與特點
(1)智能油位控制
采用電容式或浮球式液位傳感器,實時監測油位變化。
可設定高/低油位報警點,并自動觸發補油或停止信號。
(2)多種補油模式
電磁閥控制型:適用于重力補油系統(如高位油箱)。
微型泵驅動型:適用于無壓力補油場景(如獨立油桶供油)。
(3)高可靠性設計
防爆版本可選(Ex d IIC T6),適用于危險區域(如石油、化工行業)。
防護等級IP65,適應潮濕、多塵環境。
304/316不銹鋼或工程塑料材質,耐腐蝕性強。
(4)人機交互與通信
LED狀態指示燈(運行/報警/補油中)。
4-20mA/RS485輸出(可選),支持PLC或DCS集成。
手動強制補油按鈕(應急操作)。
3. 技術參數
項目 | 參數 |
---|---|
工作電壓 | DC 24V / AC 220V(可選) |
補油控制方式 | 電磁閥(常閉型) / 微型齒輪泵(12V/24V) |
液位檢測范圍 | 0-300mm(可定制) |
檢測精度 | ±2mm(電容式) / ±5mm(浮球式) |
介質溫度 | -20℃ ~ +80℃(標準型),高溫型可達+120℃ |
輸出信號 | 繼電器觸點(5A/250V)、4-20mA、RS485(Modbus RTU) |
補油流量 | 0.5-5L/min(根據泵或閥規格) |
安裝方式 | 螺紋(G1/2"、NPT 1/2")、法蘭(DN25/DN40) |
4. 典型應用場景
柴油發電機組:自動補充曲軸箱機油,避免低油位運行損壞發動機。
工業齒輪箱:保持潤滑系統油位穩定,減少磨損。
液壓站油箱:防止液壓油不足導致泵氣蝕。
船舶動力系統:適應搖擺環境,確保油位恒定。
5. 安裝與接線說明
(1)安裝方式
側壁安裝(推薦):液位傳感器垂直固定于油箱側面,確保浮球/探頭不受干擾。
頂部安裝(可選):適用于沉入式檢測,需加裝延長桿。
(2)電氣接線
電源輸入:24VDC(+/-極性需正確)。
控制輸出:
繼電器輸出:連接補油泵/電磁閥。
4-20mA輸出:接入PLC/DCS監控系統。
報警輸出:常開(NO)/常閉(NC)觸點,用于外部報警器。
(3)調試步驟
設定液位點:通過電位器或通信接口設置低油位(補油啟動)和高油位(補油停止)。
手動測試:按下強制補油按鈕,檢查泵/閥動作是否正常。
自動模式:系統進入自動運行狀態,LED指示燈顯示當前狀態。
6. 維護與故障排除
問題 | 可能原因 | 解決方案 |
---|---|---|
不自動補油 | 液位傳感器故障 / 泵電源未接通 | 檢查傳感器信號 / 測量泵電壓 |
補油后油位仍低 | 供油管路堵塞 / 泵流量不足 | 清理管路 / 更換更高流量泵 |
誤報警 | 油質泡沫過多 / 傳感器靈敏度過高 | 更換抗泡沫型傳感器 / 重新校準 |
建議維護周期:
每6個月清潔傳感器探頭(電容式)。
每年檢查電磁閥或泵的密封性。
