● 普通低耐壓型,適用于1MPa以下非腐蝕性氣體
● 響應速度100ms,無需預熱,上電即可操作
● 無熱漂移,長期穩定性0.1%F.S/年
● 數模兼容,可使用二次表或計算機控制和顯示流量
● 內置閥控指示燈/通訊指示燈/流量指示燈
● 內置4種氣體,無比熱容附加誤差,不影響精度

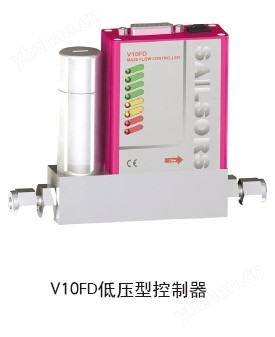

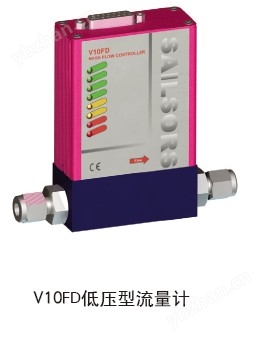

        V10FD-L為模擬和數字兼容型設計：可通過模擬型二次表或PLC

進行設定和顯示瞬時流量；也可通過數字接口直接與計算機進行通

訊。具有通用于模擬型控制系統和數字型控制系統的特點。
        V10FD-L采用無熱漂移,無響應滯后的差壓質量流量測量原理。多氣

體多量程的設計便于用戶現場配置流量計：通過撥碼開關可以現場選

擇四種測量氣體，每種氣體有3種校準量程，六個LED指示燈可以

較直觀的顯示V10FD-L的各種工作狀態。如果需要對氣體流量進行

控制時,還可以加裝電磁比例調節閥和內置PID調節功能。
        與傳統熱式氣體質量流量控制器/計不同,當使用氣體轉換系數時,

V10FD-L沒有附加的比熱容誤差,所以,即使測量氣體與出廠時的標定

氣體不同,也不會影響測量精度。

產品應用

真空 鍍膜 太陽能 半導體 石油石化
煤炭冶金 制氣配氣 環保 各種分析儀器

技術參數

技術指標    V10FD-LC質量流量控制器V10FD-LM質量流量計
量程范圍    小量程:5SCCM～10SLM 中量程:10SLM～30SLM

            大量程:30SLM～250SLM

測控范圍    控制器閥控范圍50:1 流量計量程比100:1
準 確 度    流量：±1.5%讀數±0.2%滿量程
            可選±0.8%讀數±0.2%滿量程
            壓力：0.5%F.S 溫度：±1℃
線    性    ±0.5%F.S
重復精度    ±0.2%F.S
響應時間    100ms   10ms
數 字 量    RS232/485，MODBUS協議
模 擬 量    0～5V、4～20mA、1～5V
供    電    24V/±15V可選
工作溫度    0～50℃
工作壓力    工作壓差：0.03～0.5MPa 工作壓降：<0.01Mpa
耐壓    1MPa
電氣連接    DB15孔
漏 率       1×10-9SCCSHe
溫度系數    ±0.015%F.S/℃
底座材質    鋁合金或316L不銹鋼
密封材料    氟橡膠,氯丁橡膠，丁晴橡膠
接    頭    VCR1/4;swagelokφ6
