采集綠化車開始、結束灑水過程,并將測試結果反饋到數據中心。

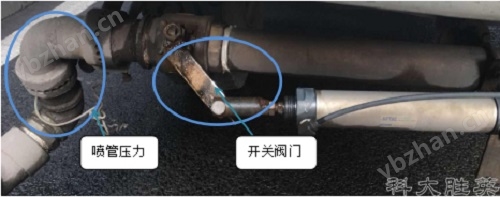

實現方法有兩個:方法一是測試噴水管的壓力變化,方法二是測試閥門開、關動作。如圖所示。

■方案描述
考慮到噴水管的壓力變化直接反應灑水開始結束,因此采用方法一制定方案,本方案在我公司CY201智能壓力傳感器基礎上擴展定制,利用高精度智能壓力傳感器,當測量值達到預定的閾值時記錄下時間,并通知數據中心,閾值可在壓力測量范圍內任意設置。
在噴水管上安裝1個智能壓力傳感器,灑水開始閥門打開,壓力有個向上到P0跳變,灑水過程中壓力維持在一個壓力水平,灑水結束閥門關閉,壓力有個向下跳變。壓力傳感器捕捉到這兩個跳變過程,和跳變時間一起傳輸?shù)綌?shù)據中心。
壓力跳變捕捉用智能壓力傳感器,內置上升、下降壓力閾值,通訊用NB-IOT模塊,供電從車上有線取電。

灑水車在工作過程中有顛簸、振動,因此需要考慮傳感器的安裝穩固及線纜防護。
確認本方案可行性、壓力上升、下降壓力閾值,需用CY201全程采集噴管壓力變化數據。
1、壓力量程:0-60Mpa
2、過載能力:120%FS~150%FS
3、閾值壓力:1% ~ 99% P0 任意設定
4、靈敏度: 1% ~10%(根據灑水過程壓力波動確認)
5、反應速度:小于1s;
6、工作電壓:(12~24)VDC;
7、通訊:NB-IOT模塊
8、工作環境:-20℃~85℃
9、壓力安裝接口: M20*1.5
