CR 6251瞬態信號采集存儲儀
典型應用
運行平臺：Windos10/8/7
全中文操作界面，輕松完成參數設置、采集、圖形顯示、數據存盤及數據回放等功能。
1、 整個系統動態響應參數滿足爆炸超壓測試要求；
2、 全中文顯示，操作簡便，外型美觀，維護方便；
3、 輸入任意工程單位進行標定，直接得到物理量曲線，如P—t、F-t、G-t曲線；
4、 提供按照GJB770—2005規范的系統靜態標定功能，計算加載K、B值；
5、 方便的波形回放、波形處理、波形輸出功能；
6、 在顯示界面上同時觀察、比較多路波形時域、頻域特性；
7、 為用戶提供常規的時域/頻域處理、數字濾波等功能；
8、 支持用戶專用開發，提供設備驅動程序，供Windows系列平臺的CVI、VC、VB、Delphi環境用戶二次開放。
9、 數據輸出方便靈活，有文本、二進制、EXCEL、曲線屏拷等多種格式；
采集參數設置:
觸發方式（手動觸發、內觸發、外觸發、全通道觸發）、觸發沿，觸發電平，觸發延時、采樣頻率、采樣長度（采集時長）
物理量轉換：輸入傳感器靈敏度，得到被測物理量隨時間變化曲線，如P—t、F-t曲線，工程量及單位選擇（壓力、力、位移、速度、加速度、重量、應變、溫度、電壓等）
數據導出：可保存為二進制數據和文本數據，工程量轉換
特征值自動計算：值、最小值、平均值、標準差、峰峰值
分析處理菜單中，有濾波處理、頻域處理，時域處理，噪聲分析功能。
濾波處理：包含處理類型（IIR濾波、FIR濾波、平滑濾波），濾波方式（低通、高通、帶通、帶阻）、頻率下限和頻率上限功能。

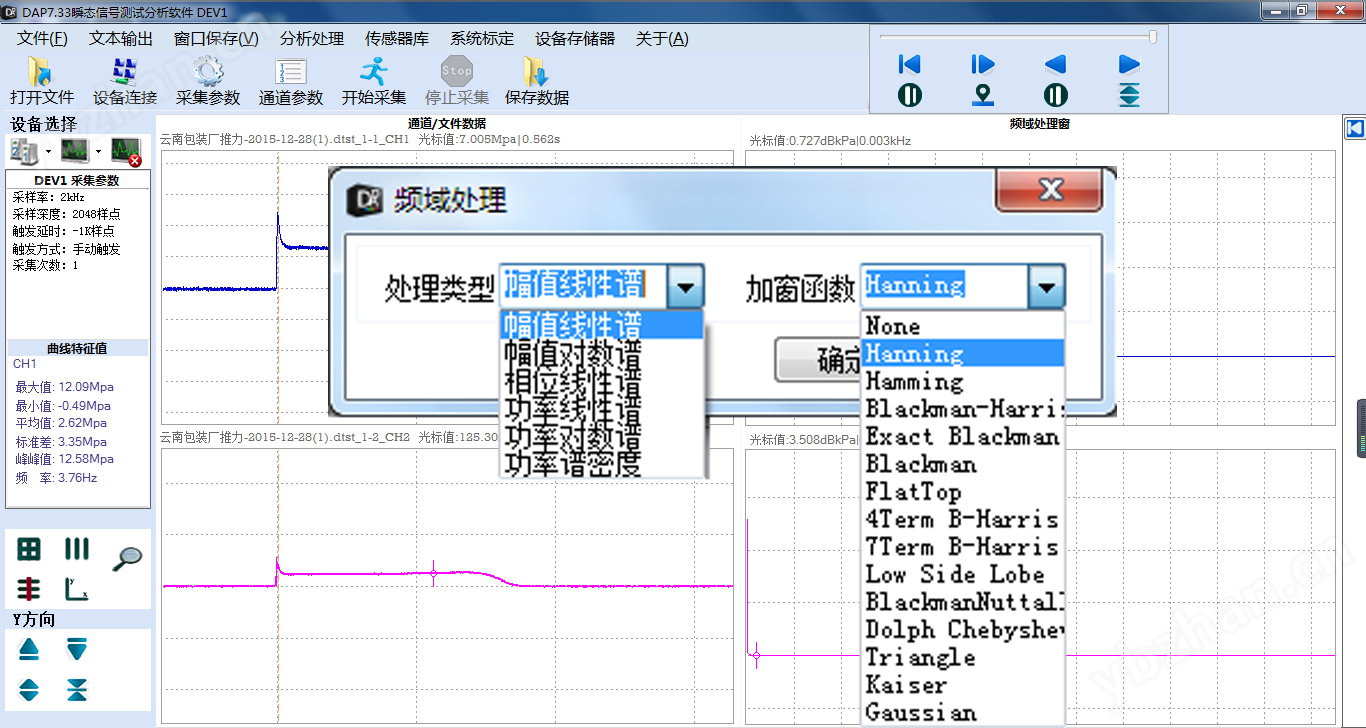

頻域處理：幅值線性譜、幅值對數譜、相位線性譜、功率線性譜、功率對數譜、功率譜密度，多種加窗函數類型。
- 信號調理、數據采集、數據存儲一體；
- 內置應變放大器、電荷放大器、IEPE/ICP適配器三類信號調理。將設備放置于測量點脫離PC使用。直接連接傳感器，完成動態信號的測試記錄。
- 嵌入式MCU，數據通過網線傳輸?shù)缴衔粰C，滿足機載、車載等空間有限及惡劣環境下的信號測試。
- 內置鋰電池，待機8小時以上
- 大容量內存+SD卡，“黑匣子”功能。
典型應用
- 密閉爆發器P-t曲線
- 自由場超壓測試系統
- 炮口沖擊波測試
- 空化噪聲測試
- 瞬變溫度測試
| 型號 | CR6251 | |
| 概述 | 并行采集，多機級聯，TCP/IP通訊，SD卡滿80%提示，IEPE/ICP自檢，支持DAP7軟件，數據格式*.tst | |
| 通道數 | 2CH/臺 | |
| 采樣率 | 1kHz、10kHz、50kHz、200kHz、1MHz、5MHz、10MHz、20MHz | |
| 存儲深度(樣點) | 16M（樣點）*2CH | |
| 采樣延時(樣點) | 0k、-1k、-2k、-5k、-10k、-20k、-50k、-100k、-200k | |
| 觸發方式 | 手動觸發、內觸發、外觸發、全通道觸發 | |
| 觸發邊沿 | 上升沿、下降沿 | |
| AD/精度 | 14 bit | |
| 離線采集 | 有 | |
| 輸入信號類型 | 電壓V、電荷Q、IEPE/ICP | |
| 供 電 | 交流、直流、內置鋰電池(工作八小時以上) | |
| SD卡 | 8GB | |
| 電壓輸入模塊 | 量程 | 差分信號：100mV、50mV、20mV、10mV、5mV、2.5mV、1mV |
| 單端信號： ±5V、 ±2.5V、 ±1V、 ±500mV、 ±250mV、 ±100mV、 ±50mV | ||
| 激勵 | 恒壓6V | |
| 帶寬(-3dB) | 所有放大倍數下，2 MHz （-3dB） | |
| 電荷輸入模塊 | 電荷量 | ±50000pC、±25000pC、±10000pC、±5000pC、±2500pC、±1000pC、±500pC |
| 帶寬(-3dB) | 0.3H~300 KHz | |
| 不準確度 | 1 % | |
| IEPE(ICP)模塊 | 量程 | ±10V、 ±5V、 ±2.5V、 ±1V、 ±500mV、 ±250mV、 ±100mV |
| 激勵 | 恒流源6mA/24V | |
| 帶寬(-3dB) | 100 KHz | |
| 傳感器自檢 | 有 | |
| 尺寸(L*D*H) | 250mm×200mm×100mm |
| 重量 | 2.5KG |
| 特點 | 黑匣子功能，結構堅固，以態網TCP/IP通訊，三種類型信號輸入，信號放大與數據采集存儲一體。交/直流供應電 |
| 適用場合 | 多臺：測點多、分布廣、供電不便的外場爆炸沖擊測試 單臺：1~2個測點瞬態信號測試/車載 |
| 應用軟件 | DAP瞬態信號測試軟件 |
軟件功能及特點
支持軟件: DAP7.x 瞬態信號采集軟件，NoisA 噪聲測試軟件運行平臺：Windos10/8/7
全中文操作界面，輕松完成參數設置、采集、圖形顯示、數據存盤及數據回放等功能。
1、 整個系統動態響應參數滿足爆炸超壓測試要求；
2、 全中文顯示，操作簡便，外型美觀，維護方便；
3、 輸入任意工程單位進行標定，直接得到物理量曲線，如P—t、F-t、G-t曲線；
4、 提供按照GJB770—2005規范的系統靜態標定功能，計算加載K、B值；
5、 方便的波形回放、波形處理、波形輸出功能；
6、 在顯示界面上同時觀察、比較多路波形時域、頻域特性；
7、 為用戶提供常規的時域/頻域處理、數字濾波等功能；
8、 支持用戶專用開發，提供設備驅動程序，供Windows系列平臺的CVI、VC、VB、Delphi環境用戶二次開放。
9、 數據輸出方便靈活，有文本、二進制、EXCEL、曲線屏拷等多種格式；
采集參數設置:
觸發方式（手動觸發、內觸發、外觸發、全通道觸發）、觸發沿，觸發電平，觸發延時、采樣頻率、采樣長度（采集時長）
物理量轉換：輸入傳感器靈敏度，得到被測物理量隨時間變化曲線，如P—t、F-t曲線，工程量及單位選擇（壓力、力、位移、速度、加速度、重量、應變、溫度、電壓等）
數據導出：可保存為二進制數據和文本數據，工程量轉換
特征值自動計算：值、最小值、平均值、標準差、峰峰值
分析處理菜單中，有濾波處理、頻域處理，時域處理，噪聲分析功能。
濾波處理：包含處理類型（IIR濾波、FIR濾波、平滑濾波），濾波方式（低通、高通、帶通、帶阻）、頻率下限和頻率上限功能。
頻域處理：幅值線性譜、幅值對數譜、相位線性譜、功率線性譜、功率對數譜、功率譜密度，多種加窗函數類型。
