AWGC可換頭數顯扭力扳手說明書
一、概述
1.1主要用途及適用范圍
AWGC可換頭數顯扭力扳手有別于一般的扭力扳手，其自帶的棘輪頭可更換為開口頭、梅花頭、活動開口頭等插件，擁有強大的操作功能，包含扭力設定；單位設定；模式設定；數值儲存；數值清除；數值輸出以及用戶校正功能。易于操作，通過安裝數字顯示屏降低了對操作人員的要求。適用于汽車行業、機械行業等的螺栓緊固及控制。
1.2 功能特點
1.2.1 頭部可更換
1.2.2 數顯扭力讀取值
1.2.3 順時針±2%，逆時針±2.5%精度（在操作范圍的20~99%）
1.2.4 順時針及逆時針均可操作
1.2.5 峰值保持及實時模式
1.2.6 蜂鳴器及LED指示（達到預定扭力值時）
1.2.7 四種工程單位（ft.lb、in.lb、N.m、kgf.cm）
1.2.8 100筆可儲存記錄值
1.2.9 通訊功能
1.2.10 5分鐘自動關機

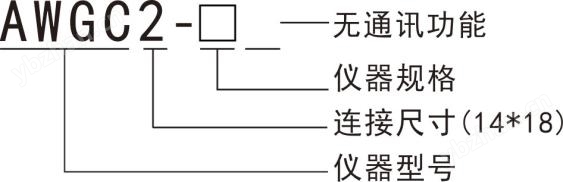

1.3 產品型號選型
型號：
①：精度
| 精確度 |
| ±2%-順時針/±2.5%-逆時針 |
②：是否帶通訊功能
| 通訊傳輸功能 | |
| 無 | 無 |
| R | 有 |

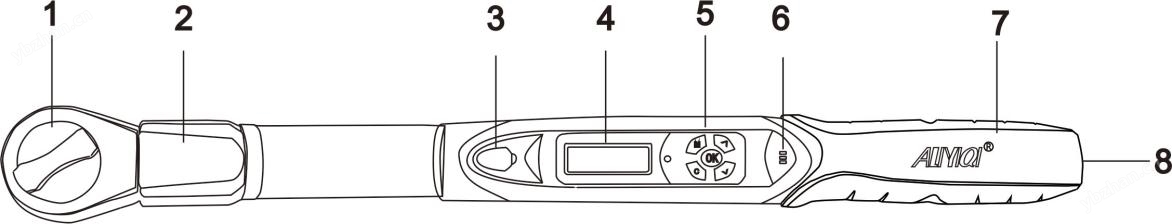

二、各部件功能及名稱
1、預裝棘輪頭（可換） 2、傳感器
3、通訊孔 4、LCD屏幕
5、按鍵 6、蜂鳴器

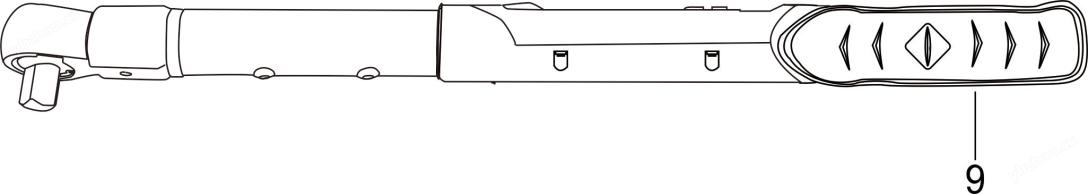

7、電池盒 8、電池蓋

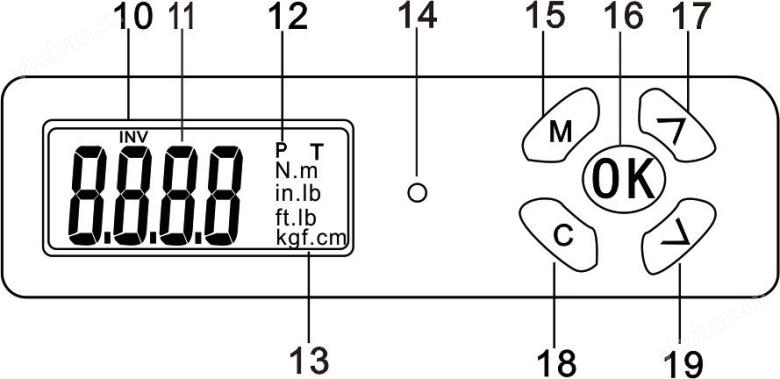

9、握把 10、測試方向（無顯示：正向；INV：反向）
11、扭力值顯示 12、P（峰值模式）、T（實時模式）
13、單位（N.m、in.lb、ft.lb、kgf.cm） 14、LED指示燈
15、設置菜單/選擇按鍵 16、確定/存儲按鍵
17、向上選擇按鍵 18、電源/取消/清零按鍵
19、向下選擇按鍵
三、產品技術規格
| 型號 | 不帶通訊 | AWGC1 -010 | AWGC1 -030 | AWGC1 -060 | AWGC1 -085 | AWGC1 -135 | AWGC2 -135 | AWGC2 -200 | AWGC2 -340 | |
| 帶通訊 | AWGC1 -010R | AWGC1 -030R | AWGC1 -060R | AWGC1 -085R | AWGC1 -135R | AWGC2 -135R R | AWGC2 -200R | AWGC2 -340R | ||
| 最小分度值 | 0.01 | 0.1 | ||||||||
| 操作范圍 （N.m） | 10N.m/7.37ft.lb/88.50in.lb/101.97kgf. cm | 30N.m/22.12ft.lb/265.5in.lb/305.91kgf. cm | 60N.m/44.25ft.lb/531.04in.lb/611.82kgf. cm | 85N.m/62.69ft.lb/752.31in.lb/866.75kgf.cm | 135N.m/99.57ft.lb/1195in.lb/1376.61kgf.cm | 135N.m/99.57ft.lb/1195in.lb/1376.61kgf.cm | 200N.m/147.5ft.lb/1770in.lb/2039.43kgf. cm | 340N.m/250ft.lb/3009in.lb/3467.03kgf. cm | ||
| 連接頭 | 9*12 | 14*18 | ||||||||
| 蜂鳴器設定范圍（N.m） | 0.5~10 | 1.5~30 | 2~60 | 4.25~85 | 6.75~135 | 6.75~135 | 10~200 | 17~340 | ||
| 長度 | 390 | 420 | 535 | 655 | ||||||
| 精度 | 順時針：±2% 逆時針：±2.5% | |||||||||
| 資料存儲容量 | 100 | |||||||||
| 操作模式 | 峰值保持（P）/實時模式（T） | |||||||||
| 單位 | N.m、in.lb、ft.lb、kgf.cm | |||||||||
| 棘輪頭形式 | 預裝棘輪頭，可更換為開口頭、梅花頭、活動開口頭等插件 | |||||||||
| 按鍵數 | 5 | |||||||||
| 電池 | 2節1.5V 5號電池 | |||||||||
| 操作溫度 | -10℃~60℃ | |||||||||
| 存儲溫度 | -20℃~70℃ | |||||||||
| 濕度 | 無凝露可到90% | |||||||||
| 摔落測試高度 | 1米 | |||||||||
| 振動測試條件*2 | 10G | |||||||||
| 壽命測試*3 | 10000次 | |||||||||
*：請參閱表格后面的批注
注意：
*1、精度保證范圍是在操作值的20%到99%，且位數為±1不計。扭力精度是常態值。校正精度以握把上五條凹槽的中間凹槽為校正點。為了確保精度，建議每年校正一次。
*2、壽命測試包括水平試驗和垂直試驗。
*3、“一次”是指將扳手從0N.m施力至該扳手操作設定值，然后再回到0N.m。
四、使用扳手前注意事項

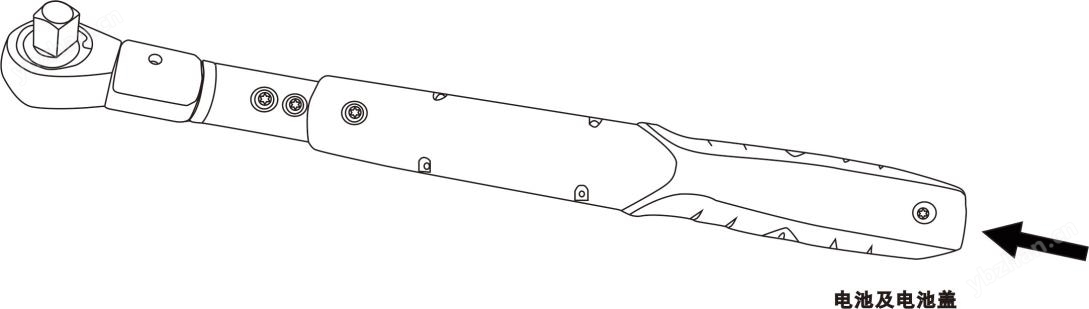

4.1、置入電池
4.1.1、將電池蓋取出。
4.1.2、置入兩個五號電池到電池盒中，請注意正負極方向。
4.1.3、蓋上電池蓋，并將電池蓋旋轉至如下、下圖所示的位置。

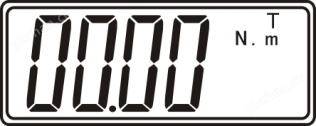

4.2、打開電源和重置
4.2.1、按“C”鍵打開扳手電源
4.2.2、電源打開后，在使用之前，按“C”鍵重置扳手
注意：
1、如果扳手在開啟電源之前就已經有外力施加在扳手上，開啟電源/重設后，會有一個偏移值顯示在屏幕上。
2、“N.m”和“T”是從EEPROM載入。一旦使用者更改單位或模式，將會永遠存在EEPROM。
4.3、在睡眠時喚醒扳手
4.3.1、扳手為了省電，如無操作。大約在5分鐘后會進入睡眠模式。按“C”鍵可喚醒扳手
4.4、低電壓保護
4.4.1、如果系統偵測電池電壓低于2.2V時，扳手會切斷電源；扳手電壓低于2.2V時 ，扳手會自動關機。
五、設定
注意：
1、如果存儲器沒有資料時，屏幕顯示“n000”,然后自動切換到存儲值“0000”。
2、通訊模式是用來上傳記錄至電腦用的。
六、實時模式

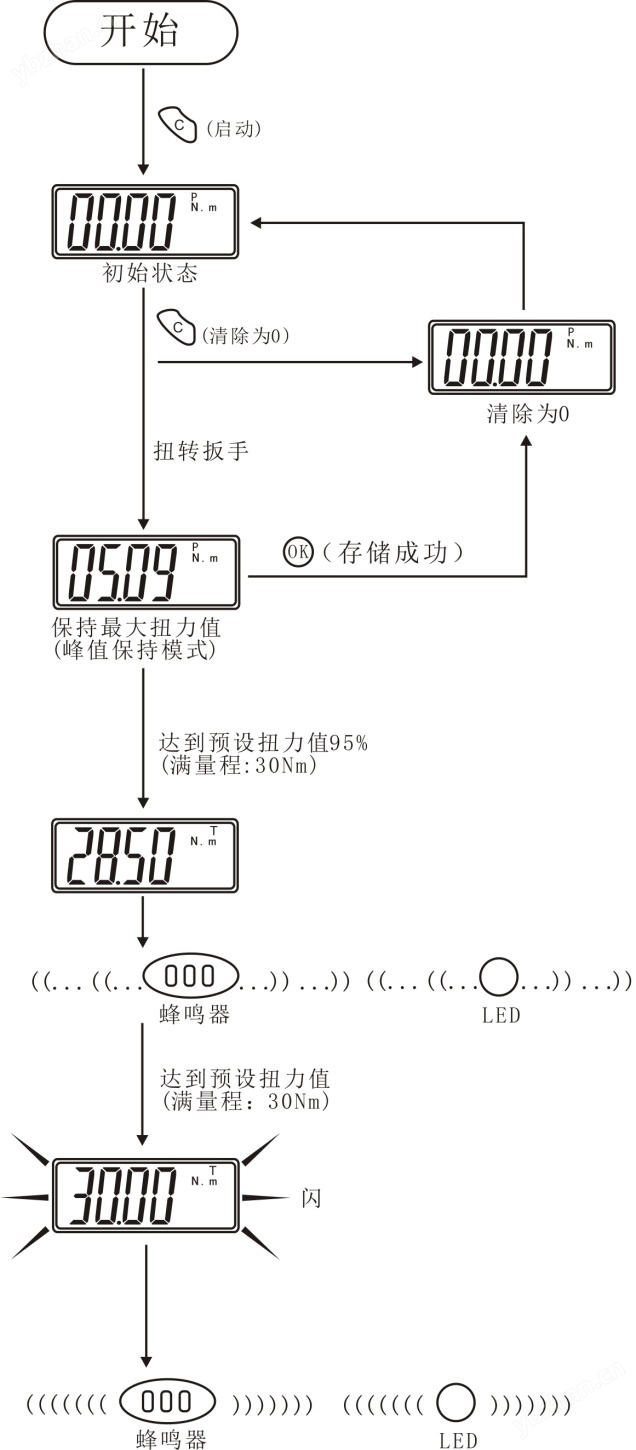

七、峰值保持模式
八、通訊功能
8.1、連接通訊線
8.1.1、關閉扳手電源后，使用附屬的通訊線連接電腦通訊孔與扳手。
8.2、上傳存儲值
8.2.1、確定已接妥PC與扳手。
8.2.2、按壓扳手操作模式至“
”。（參考“設定”章節）
8.2.3、在PC上啟動上傳軟件。
8.2.4、在上傳軟件，首先選擇正確的Com No并且點擊“Port Open”打開端口。
8.2.5、下一步，點擊upload鍵以傳送存儲值至電腦。
8.2.6、最后，點擊“Export”，系統會自動以Excel的格式打開上傳的數據。
8.2.7、選擇合適的存儲路徑保存你所上傳的數據表格。
九、保養與儲存
9.1、注意:
為了維持良好精度，建議大約每一年需重新校正一次。
9.2、過扭力可能會造成損壞或精度損失（超過扭力范圍105%）。
9.3、請勿將扳手劇烈搖晃或?qū)馐炙ぢ涞厣稀?/p>
9.4、不要把扳手當鐵錘使用。
9.5、請勿將扳手放在高溫、高濕度或是太陽直射的地方。
9.6、請勿在靠近水的地方使用扳手。
9.7、如果不小心將扳手弄濕，請立刻用干毛巾擦干。海水中的鹽分可能會破壞扳手。
9.8、請勿使用有機溶劑清潔扳手，如酒精或是油漆稀釋劑。
9.9、請勿將扳手靠近磁性物體。
9.10、請勿將扳手放置在灰塵或是砂子很多的地方，這會導致扳手嚴重的破壞。
9.11、請勿重壓LCD屏幕。
十、電池處理
10.1、如果長時間不使用扭力扳手時，請將電池取出。
10.2、當您需要長途旅行或是身處寒冷地區時，請準備備用電池。
10.3、請勿混合使用不同廠牌的電池，也請勿將新舊電池混合使用。
10.4、汗水、油污等會阻礙電池電極的接觸，請?jiān)诜湃肱ちΠ馐智?，將電池擦拭干凈?/p>
10.5、請將使用完的電池丟棄在指定回收處。請勿將電池置入火中。
十一、隨機附件明細表
| 1 | 數顯扭力扳手（預裝棘輪頭） | 1把 |
| 2 | 說明書 | 1份 |
| 3 | 電池蓋鑰匙 | 1個 |
| 4 | 合格證 | 1份 |
| 5 | 保修卡 | 1份 |
| 6 | 檢查證明書 | 1份 |
| 7 | 干燥劑 | 1包 |
| 8 | 5#電池 | 2節 |
