產品概述】
壓力管道檢驗檢測信息智能系統ANYS-PLine-V2.0用于壓力管道檢驗檢測，配置軸測圖測繪儀完成繪制管道單線圖，在單線圖的基礎上收集現場檢驗檢測的信息和數據，自動生成完整的檢驗報告，告別傳統做法的單項工作重復操作--現場草稿紙繪寫、辦公室原始記錄謄寫、報告系統信息錄入，提高壓力管道檢驗檢測工作效率。
【功能特點】
• 系統操作如同草稿紙繪寫，無需多次謄寫和錄入，直接生成原始記錄
• 一次性收集檢驗檢測信息，減少重復性操作，提高效率
• 系統連接軸測圖測繪儀，自動生成單線圖，圖片直接插入原始記錄中，無需額外CAD等軟件重新繪制電子單線圖
• 單線圖無限編輯，在管道元素上添加宏觀檢驗信息、測厚數據、無損檢測信息等
• 系統自動檢查數據錯誤問題，減少人為誤寫風險，減少多流程造成的信息不對應

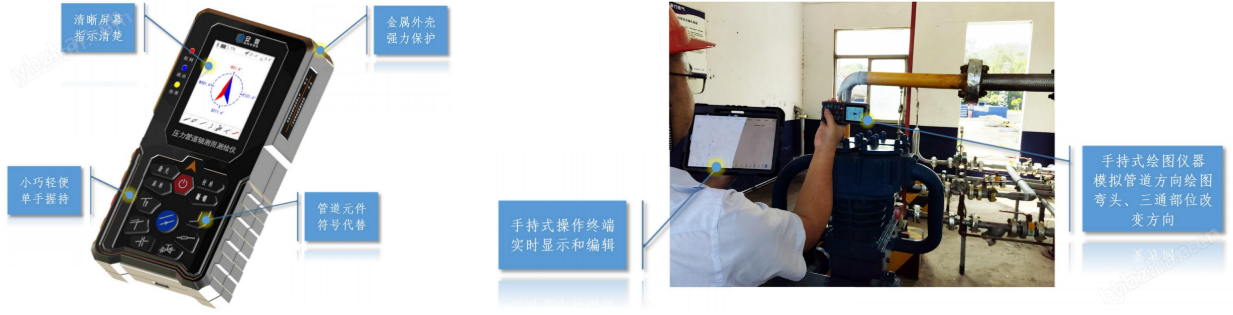

【產品圖片】
【技術規格】
工作模式：可按企業名稱、項目、管線、裝置、區域、時間等內容創建任務
數據處理：可根據格式自動生成原始記錄和檢驗報告，原始記錄可直接打印存檔，檢驗報告可對接報告系統數據，不需多次謄寫和重復操作
顯示信息：管道軸測圖、管道元件符號、檢驗檢測項目、測厚數據、無損檢測信息等。軸測圖測繪儀顯示0～359°的方位角，以及東、南、西、北的指向
繪圖模式：自動繪圖（配置軸測圖測繪儀）、手動繪圖（系統選擇元素繪制）
水平方位角測量范圍：0～360°
水平方位角精度：1°（俯仰角±40°以內時）
測繪元素類型：直管、彎頭、三通、異徑管、閥門、法蘭等，軸測圖測繪儀上有直管、彎頭、三通、異徑管、閥門、法蘭等測繪元素的按鈕，按動一次按鈕即可在操作系統上自動生成對應的單線圖圖標，圖標的生成方向與軸測圖測繪儀的指向相同
距離測量：激光技術遠距離測量，范圍0.2～80m，可測量儀器到目標的直線距離，也可測量目標物體的空間長度
數據存儲：可按照固定報告格式將檢驗檢測數據保存到本地空間，并按照固定格式導出檢驗記錄和圖片格式的單線圖
數據傳輸：軸測圖測繪儀通過藍牙與操作終端無線連接，操作終端可以通過無線或數據線等方式傳輸數據
測繪儀尺寸：L135*W60*H30mm
俯仰角測量范圍：-90～90°
姿態角數據刷新率：10次/秒
距離測量分辨率：0.01m
測繪儀重量：≤200g
【推薦配置】
操作終端1臺、軸測圖測繪儀1臺、內置軟件1套、充電器1個、數據線1條、操作終端防護套1個、測繪儀防護帶1條、包裝箱1個。
