美國LAINE萊恩進口高性能蝶閥(簡稱高性能蝶閥)閥板與密封圈采用的偏結構，具有結構緊湊、切斷性能好、使用壽命長等特點，兼?zhèn)湔{(diào)節和切斷兩種功能。廣泛使用于化工、電力、輕紡、食品、醫藥、造紙等工業部門及市政工程、水廠等管道對自來水、污水、油類液體或空氣、煤氣、天然氣、水蒸汽的介質進行截止或調節流量控制。

閥體采用整體鑄造技術，結構緊湊，體積小、重量輕。

閥板雙偏心安裝，關閉時，閥板向外擴張．達到周邊密封狀態；打開時，閥板與密封圈迅速脫離，有效防止密封圈磨損；

密封圈設計新穎、簡明、免維修：

密封圈形式有軟密封和金屬密封兩種可選擇，以滿足不同工況要求；

由于采用偏心結構，大大減小了操作扭矩；

流阻小，額定流量系數大，約為同口徑單座閥的3倍；

自清洗能力強，使用壽命長；

閥采用無法蘭結構，工藝管道采用對夾式安裝；

三大類標準執行機構(氣動活塞式、氣動薄膜式和電動)可互換。

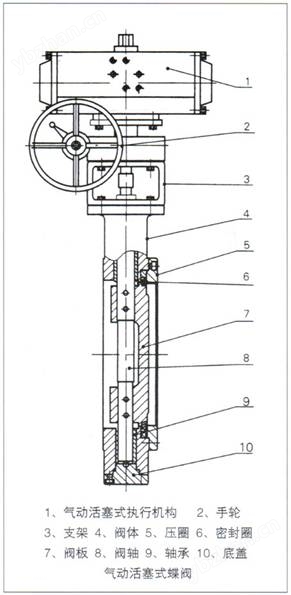

主要零件材料

閥體：ZG230-450、ZG1Cr18Ni9Ti
閥板：ZG1Cr18Ni9Ti
閥軸：3Cr13、ZG1Cr18Ni9Ti
壓圈：ZG230-450、1Cr18Ni9Ti
密封圈：增強聚四氟乙烯、1Cr18Ni9Ti、17-4PH
填料：聚四氟乙烯、柔性石墨
導向套：QA19-4、0Cr18Ni9、復合材料
支架：ZG230-450

氣動活塞式執行機構采用雙活塞齒輪條機構，具有結構小、輸出大、動作準確、單作用與雙作用互換性強等優點。

基本結構及密封圈形式

	偏心蝶閥設計有二處偏心；閥板的旋轉軸偏離閥板密封的截面中心；旋轉軸偏離管道中心。 開啟時，閥板密封面上各點同時脫離密封圈；閥板轉動與密封之間無擠壓現象。提高了密封圈的壽命。使密封面保持-可自動調整的效果。采用橡膠和增強聚強四氟乙烯密封圈，泄漏等級為Ⅵ級，達到零泄漏。彈性金屬不銹鋼密封圈，可用于高溫及其它較苛刻的場合。

主要性能指標

注：本產品性能指標貫徹GB/T-4213

規格與技術參數

整機工作溫度范圍·閥座泄漏量

閥體材質為鑄鋼

注：

1) ①氣泡數量詳見GB/T4213；
2) △P為閥前后壓差以Kpa為單位；
3) D為閥座直徑，以mm為單位。

閥體材質為不銹鋼

注：

1) ①氣泡數量詳見GB/T4213；
2) △P為閥前后壓差以Kpa為單位；
3) D為閥座直徑，以mm為單位。

流量特性曲線

允許壓差

配用氣動薄膜式執行機構允許壓差（單位：MPa）

注：

1)氣源壓力按0.5MPa計算；
2)表中允許壓差為本公司標準配置值，可根據用戶工況選擇更大扭矩的執行機構。

配用氣動活塞式執行機構(單作用)允許壓差(單位：MPa)

配用氣動活塞式執行機構(雙作用)允許壓差（單位：MPa）

配用電動式執行機構允許壓差（單位：MPa）

外形尺寸及重量

連接尺寸及標準

連接方式：對夾式
法蘭標準： PN6鋼制法蘭按 GB/9119.6-88、
PN10鋼制法蘭按 GB/9119.7-88、
PN10鋼制法蘭按 GB/9119.8-88、
PN10鋼制法蘭按 GB/9119.19-88、
﹡ 連接方式、閥體法蘭端面距可按用戶指定的標準制造。
如：ANSI、DIN、JIS等標準。



（單位:mm)


氣動薄膜式蝶閥外形尺寸及重量單位：％

氣動活塞式蝶閥外形尺寸及重量（單作用）單位：mm

氣動活塞式蝶閥外形尺寸及重量（雙作用）單位：mm

電動蝶閥外形尺寸及重量單位：mm

閥門安裝：

　　（1）安裝前須檢查產品型號、位號及規格是否吻合，檢查整機零件是否缺損與松動。

　?。?）在安裝前，對管道應進行清洗，閥門入口處要有足夠的直管段，并配有過濾器。閥體與管道的法蘭連接，要注意同軸度。

　?。?）閥門安裝前，應先清洗管道。

　　（4）安裝場地應考慮到人員設備的安全，既便于操作，又有利于拆裝與維護。

　　（5）閥門應正立垂直安裝在水平管道上，不得已時可傾斜安裝，盡量避免水平安裝，閥自重量較大或有振動的場合，要用支撐架。

　　（6）介質流動方向應與閥體上的箭頭指向一致。氣源應干燥、無油。閥門應在環境溫度-20~55℃場所使用。


閥門維護：

　?。?）清洗閥門：對清洗一般介質，只要用水洗凈就可以。但對清洗有害健康的介質，首先要了解其性質，再選用相應的清洗辦法。

　　（2）閥門的拆卸：將外露表面生銹的零件先除銹，但在除銹前，要保護好閥座、閥芯、閥桿與推桿等精密零件的加工表面。拆裝閥座時應使用專用工具。

　?。?）閥座：密封面有較小的銹斑與磨損，可用機械加工的方法進行，如損壞嚴重必須換新。但不管修理或更換后的硬密封面，都必須進行研磨。

　?。?）閥桿：表面損壞，只能換新。

　?。?）推桿、導向與密封表面的損壞：對反作用執行機構必須換新，而對正作用執行機構，可用適當?shù)男蘩砗笫褂谩?/span>

　　（6）壓縮彈簧：如有裂紋等影響強度的缺陷，必須換新。

　　（7）易損零件：填料、密封墊片與O型圈，每次檢修時，全部換新。閥芯、膜片必須檢查是否有預示將來可能發生的裂紋、老化與腐蝕痕跡，根據檢查結果，決定是否更換，但膜片使用期一般最多2-3年。

       （8） 閥門組裝要注意對中，螺栓要在對角線上擰緊，滑動部分要加潤滑油。組裝后應按產品出廠測試項目與方法調試，并在這期間，可準確地調整填料壓緊力、閥芯關閉位置。
