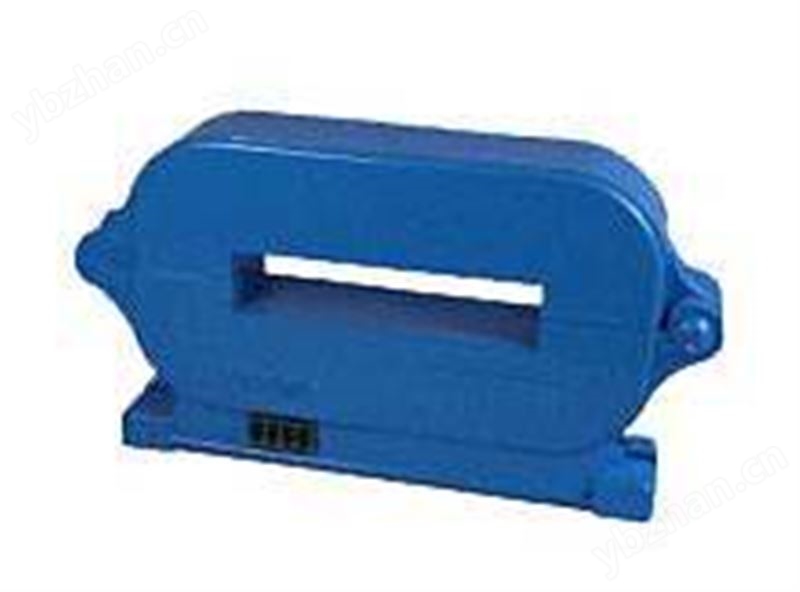

KFS系列82×22孔夾鉗型三線制電流變送器

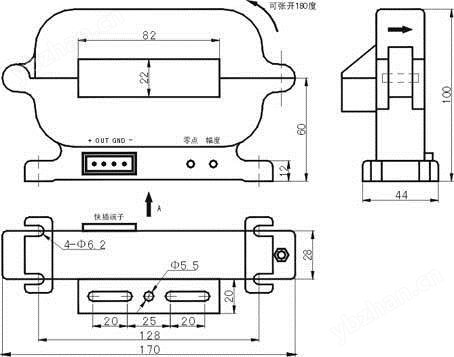

一、簡 介 KFS系列矩形82mm×22mm孔夾鉗型三線制電流變送器是應用霍爾效應的開環電流傳感器，能在電隔離條件下測量直流、交流、脈沖以及各種不規則波形的電流。 二、特 性 1、應用霍爾效應的開環電流傳感器 2、符合UL94—V0標準的絕緣外殼 3、原副邊回路電絕緣 三、優 勢 的性能／價格比、方便檢測、穿孔方式、無插入損耗、抗干擾能力強、電流過載能力 四、應 用 變頻調速系統、通訊電源、電池電源、不間斷電源、開關電源、斬波器、電化學 五、電參數 產品型號：KFSA****—8222S 原邊額定有效值電流：AC 0～1000A各檔 產品型號：KFSD****—8222S 原邊額定有效值電流：DC 0～1000A各檔 產品型號：KFSAD****—8222S 原邊額定有效值電流：AC＋DC 0～1000A各檔 副邊輸出電壓（或電流）：DC1～5V或DC2～10V或DC0～20mA或DC4～20mA 電源電壓（±5%）：＋12VDC…＋24VDC 絕緣耐壓（原副邊之間）：50HZ，1分鐘，3KV 測量負載：10KΩ（電壓輸出型）250Ω（電流輸出型） 電流消耗：35mA 測量總精度（25℃）：±1%F.S 線性度：±1% 零點失調電壓（或電流）：±10mV（電壓輸出型）±0.2mA（電流輸出型） 溫度漂移（0～＋70℃）：≤0.1%／℃ 響應時間：＜300ms di／dt跟隨精度：100A／μs 頻帶寬度：30Hz…3KHz 環境操作溫度：－10℃～＋70℃ 環境貯存溫度：－25℃～＋85℃ 測量孔徑：矩形孔82mm×22mm 六、KFS系列矩形82mm×22mm孔夾鉗型電流變送器外形尺寸圖 副邊連接： ＋：電源電壓＋12VDC…＋24VDC OUT：輸出OUT GND：電源地GND －：空 輸出調節： 幅度：幅度調節 零點：零點調節 七、機械參數 1、自然公差：±0.2mm 2、原邊穿孔：矩形孔82mm×22mm 3、安裝：4孔定位栓Φ6.2mm 八、使用說明 1、當原邊電流沿傳感器箭頭方向流動時，在輸出端OUT獲得同相電壓（或電流） 2、原邊導體溫度不得超過80℃ 3、原邊母排充滿原邊穿孔時，可獲得動態特性 4、原邊額定電流值及副邊額定電壓（或電流）可由用戶指定生產 5、傳感器模塊必須按接線原理圖的正確接線方法接線，將待測電流從模塊穿芯孔穿入，即可從輸出端測得電壓（或電流）大?。ㄗⅲ哄e誤的接線可能導致模塊的損壞） 九、接線原理圖
|
