WP-9034配電器

一、概述

WP-9034配電器，是向現場變送器提供隔離的電源電壓，并將變送器產生的4～20mA信號經本隔離器轉換分配成兩路獨立的直流信號隔離輸出。

也可選用將標準的直流信號（電流或電壓源）經本隔離器隔離處理轉換成兩路獨立的直流信號輸出。

獨立供電方式，工作電源－輸入回路－輸出回路之間電磁隔離。

二、特點 WP-9034配電器

給變送器提供驅動電壓，將變送器4～20mA信號輸入隔離轉換。

可選用電流源或電壓源直流信號輸入

信號傳送隔離輸出4～20mA或1～5V，或其它需的直流信號

輸入回路短路保護

一路輸入兩路輸出（一入二出）

三、技術規格 WP-9034配電器

      工作電源 電源電壓：20～30VDC

余波Wpp：＜5％

電流損耗：約80mA

電源指示：綠色，LED燈指示

輸入回路

☆變送器信號（4～20mA）輸入 驅動變送器配電電壓：16.5～28V

☆電流源輸入：4～20mA；或電流量程 電流輸入阻抗：內置電阻 50Ω

☆電壓輸入：1～5V；或電壓量程

電壓輸入阻抗：≥500KΩ

輸出回路

兩路通道隔離輸出

路通道：端子 11－、12＋接線

第二路通道：端子 8－、9＋接線

☆輸出電流：4～20mA；或電流量程

允許負載：0～550Ω（4～20mA輸出時）

☆輸出電壓：1～5V；或電壓量程

電壓輸出時內部阻抗：250Ω

性能指標

標準精度：±0.5%FS

溫度漂移：±0.015%/℃

響應時間：1s

穩定時間：3s(0→90%)

隔離強度：1500VAC/1分鐘 50Hz

電磁兼容性：GB/T18268(IEC 61326-1)

儲存溫度：－10～＋70℃

環境濕度：5～＋95％RH（無冷凝）

結構及外形尺寸 （參見結構圖及外形尺寸圖）

結構：卡裝式，ABS耐燃性樹脂機殼；

拔插式接線端子 外形尺寸：W16×H116×D110（mm）

整機重量：約115g

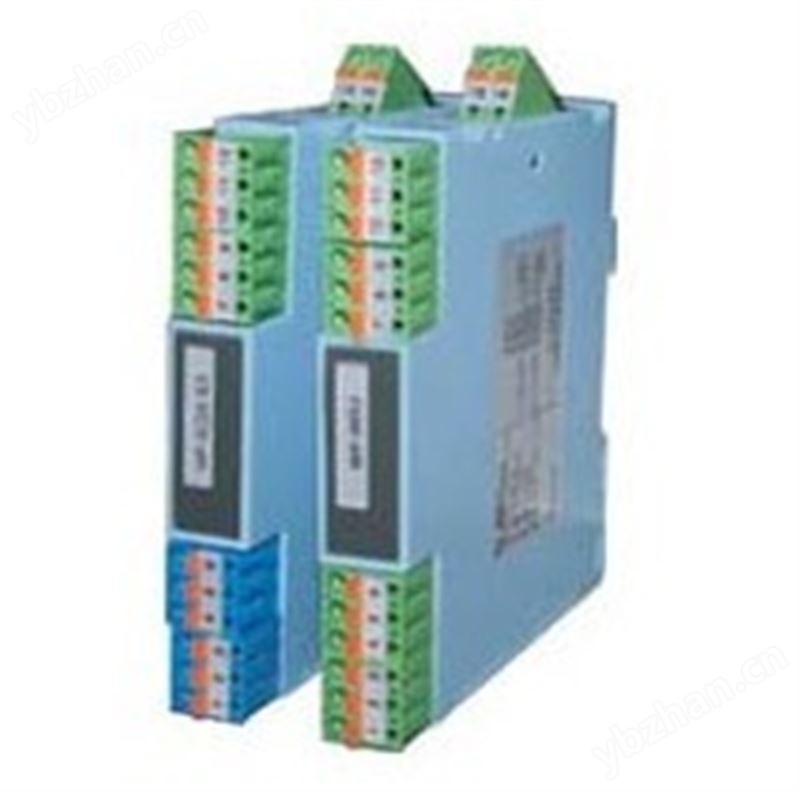

四、產品結構圖 WP-9034配電器

結構：卡裝式構造，ABS耐燃性樹脂機殼，模塊化表芯，精密元器件和混合集成電路技術。 三重冗余限流、限壓設計，SMT制造工藝。
