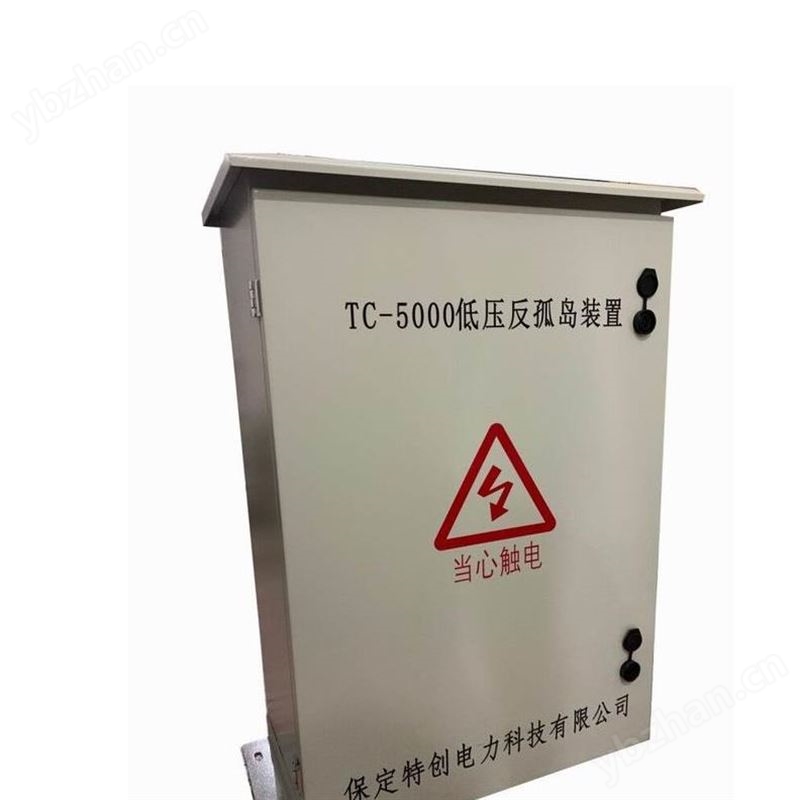

TC-5000全自動低壓反孤島柜是專門為電力檢修或相關電力操作人員設計的一種反孤島設備，由操作開關、擾動負載和反孤島專用控制模塊組成，用于破壞分布式光伏發電系統的非計劃孤島運行。
TC-5000全自動低壓反孤島柜主要用于220V/380V電網中，一般安裝在分布式光伏發電系統送出線路電網側，如配變低壓側母線、箱變低壓母線、低壓環網柜、380V 配電分支箱等處，在電力人員檢修.分布式光伏發電相關的線路或設備時使用。
TC-5000全自動低壓反孤島柜具有如下主要技術特點：
a） 集反孤島功能、測量、信號、報警等功能于一體，且本設備具備二次防孤島保護功能；
b） 設備的投入能夠破壞并網光伏發電系統的孤島效應，使光伏并網逆變器停止發電，保證運維人員人身安全，保護設備安全；
c） 能夠測量線路電壓參數；
d） 具備延時保護功能；
e） 與上級開關互為聯鎖，杜絕誤操作。
名稱 | 指標要求 | |||||||
額定工作電壓（V） | 380 | |||||||
額定頻率（Hz） | 50 | |||||||
反孤島容量（kW）* | 100 | 200 | 400 | 500 | 800 | 1000 | 2000 | |
額定容量（kW）** | 25 | 50 | 100 | 125 | 200 | 250 | 500 | |
短時耐受電流（A） | 40 | 80 | 160 | 250 | 320 | 500 | 1000 | |
短時耐流持續時間 | 1 | |||||||
操作開關 技術 參數 | 延時保護 | 可整定 | ||||||
延時保護動作時間設定值 | 1 | |||||||
與上級開關的互鎖功能 | 必須具備 | |||||||
與上級開關的互鎖方式 | 電氣 | |||||||
操作開關（操作次數） | >10000 次 | |||||||
*低壓反孤島柜反孤島容量指該設備能夠破壞的最*分布式光伏發電孤島系統容量。
**低壓反孤島柜額定容量指該設備投入正常運行的電網中能承受的最*容量
TC-5000 反孤島裝置尺寸說明如下：
100kw-500kw尺寸：600*500*250 600kw-1000kw尺寸：900*600*320、
1200kw-2000kw尺寸：1100*600*320；
一次接入電纜選型：100kw-200kw 16平方mm、400kw-500kw 25平方mm、
600kw-800kw 35平方mm、1000kw-1200kw 50平方mm
1300kw-1600kw 70平方mm、1700kw以上 95平方mm
TC - 5000 □kW □ □ □
公司名稱 產品系列號 反孤島容量 H:壁掛式 I：戶內 缺?。簾o附件
B:落地式 O：戶外 D:底座
