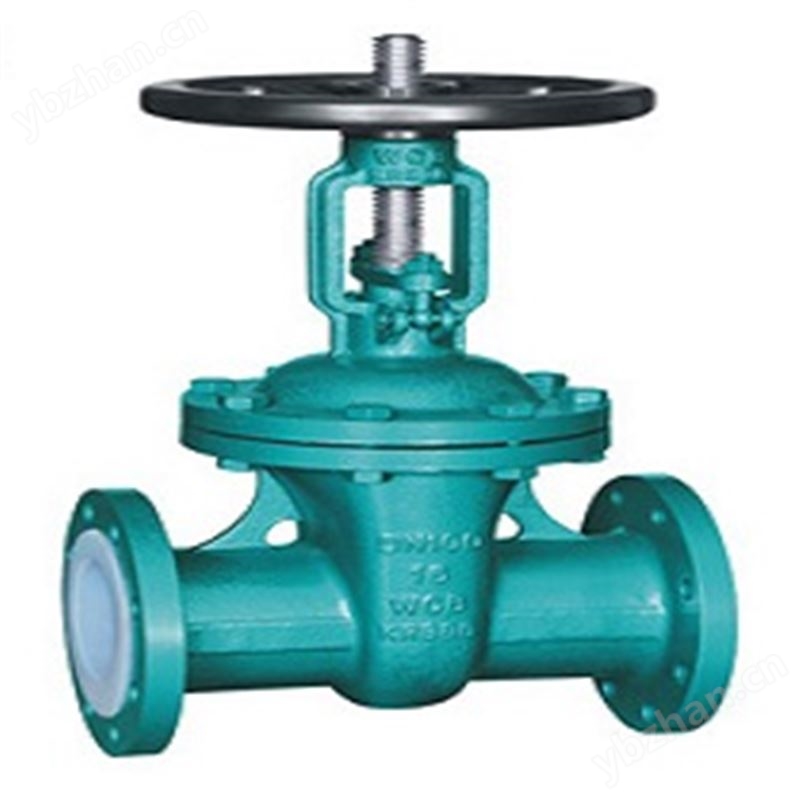

| 產品名稱： | PTFE襯氟閘閥 | 產品型號： | Z41F46,Z41F3 |
| 驅動方式： | 手動,電動,氣動 | 連接形式： | 法蘭 |
| 結構形式： | 楔式 | 密封結構： | 襯氟 |
| 壓力范圍： | 1.6-2.5MPa | 公稱通徑： | DN15-DN500 |
| 常用材質： | 鑄鐵,鑄鋼,不銹鋼,等 | 銘牌： |
一、PTFE襯氟閘閥概述
PTFE襯氟閘閥采用的密封副為FEP或其它材料組合，磨擦系數小，啟閉力矩低；填料采用PTFE標準填料，密封性能好，維修更換方便；帶有彈性的閘板，可補償閘板密封與閥座密封面之間楔角偏差，吻合度好，密封效果理想。
二、PTFE襯氟閘閥結構特點
1、閥體、閥蓋的內腔和閘板、閥桿外表面等直接與介質接觸的部件，全部名襯FEP（F46）等氟塑料；
2、密封副為FPF（F46）/ FEP（F46）或其它材料組合，摩擦系數小，啟閉力矩低；
3、填料采用PTFE（F4）標準填料，密封性能好，維護更換方便；
4、帶有彈性的閘板，可補償閘板密封面與閥座密封面之間楔角偏差，吻合度好，密封效果理想；
5、介質可從兩側任意方向通過閘閥，適用于介質方向可能改變的管路上作用啟閉裝置。
A 產品連接件少，整體鋼性好。
B 截流速度快。
C 開度限位機構方便，靈活，精確。
D 體形小巧，外形美觀。
E 操作簡單，省力，維修方便。
F 流體阻力小，密封面受介質的沖蝕小。
G 介質流向不愛限制，不擾流，不降低壓力。
三、PTFE襯氟閘閥標準規范
設計制造標準：GB/T 12234
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
四、PTFE襯氟閘閥零件材料與工況
1.閥體材質:碳鋼、不銹鋼。[可選]
2.密封材質:流道全襯四氟。
3.填料: PTFE。
4.閥桿材質:不銹鋼304、不銹鋼316、不銹鋼2cr13。
