簡介

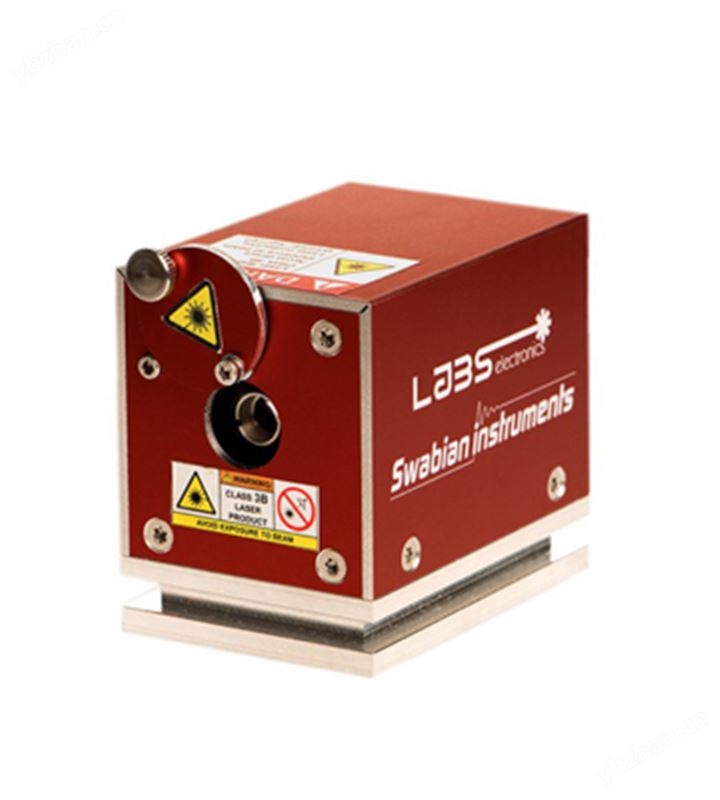

DL nSec是一種小型的二極管激光器，具有亞納秒級的數字調制。它支持任意的數字調制和按需觸發的二次脈沖在一個通用的操作模式下。它提供了300 ps FWHM的脈沖寬度（規格取決于波長和二極管類型）。DL nSec的一個之處消光率很高，激光可通過USB接口方便的控制。
DL nSec是由 Labs Electronics 開發和制造，由 Swabian Instruments 銷售。
激光器型號列表
| Model | Wavelength | Power (cw) |
| PE 405 | ? 405 nm | 80 mW |
| PE 450 | ? 450 nm | 70 mW |
| PE 520 | ? 520 nm | 40 mW |
| PE 633 | ? 633 nm | 80 mW |
| PE 637 | ? 637 nm | 80 mW |
| PE 642 | ? 642 nm | 60 mW |
| PE 658 | ? 658 nm | 30 mW |
| PE 670 | ? 670 nm | 10 mW |
| PE 705 | ? 705 nm | 40 mW |
| PE 730 | ? 730 nm | 40 mW |
| PE 785 | ? 785 nm | 80 mW |
| PE 808 | ? 808 nm | 125 mW |
| PE 852 | ? 852 nm | 35 mW |
| PE 980 | ? 980 nm | 200 mW |
| PE 1064 | ? 1064 nm | 40 mW |
規格參數
典型的脈沖特征，測試條件：520 nm 二極管, 30 mW 輸出功率, 外部觸發。
切換參數
| 升降時間 | < 1 ns |
| Max. 重復率 | > 125 MHz |
數字輸入和輸出
| TRIG 輸入 | SMA, 50Ω |
| TRIG 電平 | 1.4 V |
| SYNC 輸出 | SMA, 50 Ω |
| SYNC 輸出高電平 | 1.25 V, 50 Ω |
| SYNC 升降時間 | < 2 ns |
內部自動觸發模式
| 最小的脈沖間隔 | 50 ns |
| 的重復頻率 | up to 62.5 kHz |
驅動參數
| 激光二極管電流 | 1-300 mA |
| 電源 | 7.5V, 800mA, 2.1mm jack plug-in power supply |
控制接口
| 接口 | USB mini type B |
| 軟件驅動 | not required |
| 通訊協議 | serial, plain text |
機械參數
| 外殼 | 陽極氧化鋁 |
| 安裝選項 | M4, M6, 安裝槽 |
| 尺寸 (L x W x H) | 74 x 50 x 62 mm |
