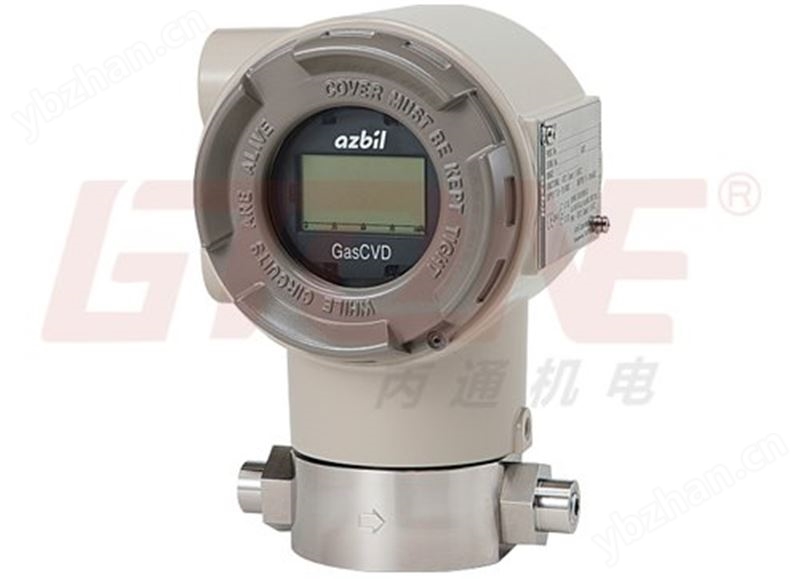

azbil-天然氣熱量?jī)x CVM400
技術參數 | |
特點 | |
(1)裝置符合OIML R140標準??捎米魈烊粴鉄崃?jī)x或熱值測定裝置 (CVDD)。(OIML R140:國際法定度量衡組織建議,包括CVDD規范。) (2)結構新穎,適合多種安裝場所 ·與傳統的氣體熱量?jī)x不同,型號CVM400體積小,重量輕,適合多種安裝場所。 ·防爆:符合IECEx和ATEX,適合用于1區 (3)突破,可持續進行測量。該裝置每2秒測量一次,可接近實 時地檢測過程中的熱值變化。 (4)響應速度快(樣品流量:50 mLl分) ·天然氣型號:5秒(當熱值變化超過0.7 MJ/m3時)-OIML型號:30秒 ·LNG型號:5秒 響應時間是指輸出信號變更為90 %的時間。 (5)可自動進行校準,維持長期穩定性。使用純甲烷進行自動校準, 可保證長期穩定運行。 (6)診斷功能豐富 ·環境溫度診斷功能。利用與熱傳導傳感器一起嵌入在同一芯片上的溫度傳感器,確定操作溫度是否合適。 ·運行時間追蹤功能。追蹤總運行時間,并與熱量?jī)x推薦更換周期 (70000小時)進行比對。 ·自動校準歷史記錄檢查功能。顯示5條的自動校準記錄,以檢查校準系數的變化。 | |
測量原理 | |
型號CVM400通過分多個階段改變熱傳導傳感器的溫度,測量天然氣在不同溫度下的熱導率。該熱量?jī)x使用了支持向量回歸(SVR)方法,阿自倍爾株式會社的差壓變送器也應用了此方法。使用基于不同天然氣溫度下測到的傳導率而預先創建的特性公式,利用測到的過程熱導率值計算熱值。 | |
儀表 | |
過程氣體連接端口 | NPT 1/8(F),Rc 1/8 |
電氣導管 | NPT 1/2(F),M20 |
外殼結構 | IEC IP66 |
結構 | |
ATEX | ll 2G Ex d ll B T6 Gb ll 2D Ex tb C T80C Db |
IECEx | Ex d IIB T6 Gb,Ex tb IIIC T80`C Db |
TIIS | Ex d IIB T6X |
KCs | Ex d IIB T6 |
NEPSI | Ex d IIB T6 Gb,ExtD A21 IP66 T80`C |
顯示器 | LCD |
自動校準設置顯示 | 設置時●和O交替亮起 |
校準系數顯示 | 若校準失敗,將顯示標志 |
通信 | HART協議版本7.0(帶CommStaff和HART 475通信裝置) |
電源 | 24 Vdc ±10 %,0.3A(啟動時的浪涌電流) |
輸出 | 模擬輸出:4-20 mAdc |
觸點輸出 | 24 Vdc +10%,50 mA(晶體管觸點,用于狀態。); 24 Vdc +10%,1A(晶體管觸點,用于校準。) |
噴漆 | 丙烯酸樹脂烘漆 |
顏色 | 外殼:淺米色 前蓋:深米色 端子蓋:深米色 |
材料 | |
外殼材質 | 外殼:鋁合金(ADC12) 前蓋:鋁合金(ADC 12) 端子蓋:鋁合金(ADC 12) 觀察窗:鋼化玻璃 外蓋O形圈:丁腈橡膠 |
接液部件材質 | 歧管:304不銹鋼 適配器:304不銹鋼 uTCD傳感器:鉑、玻璃、金、可伐合金、硅 O形圈:氟橡膠 |
過程氣體規格 | 溫度:-10至+50°c 壓力:110 kPa (abs)(型號CVM400過程連接進氣口處) 流量:50±10 mL/分 灰塵:直徑小于1 um,1 mg/m3 水汽:-20°C時無水汽 濕度:溫度-20°c |
校準條件 | 校準:自動/手動 校準用氣:純甲烷(99.995純度) |
安裝條件 | 環境溫度:-10至+50c 環境濕度:95 % RH 重量:2.5 kg |
