福祿克Fluke LinkRunner™ AT(LRAT-1000,LRAT-2000)以的方式解決網絡連通性問題

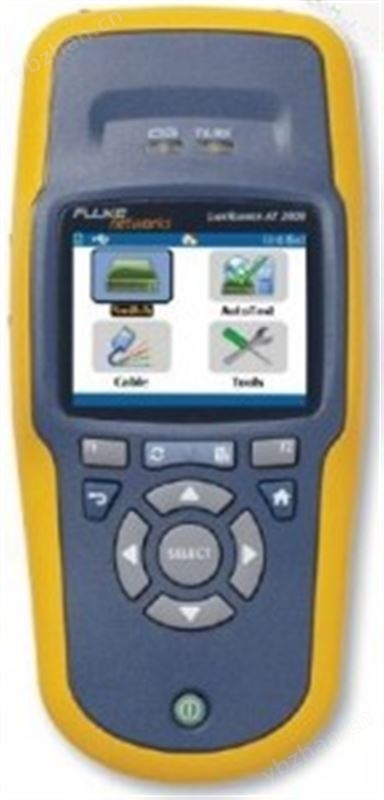

福祿克Fluke LinkRunner AT(LRAT-1000,LRAT-2000)簡介
迅速得到答案： 自動測試在 10 秒內準確確定網絡問題
以 10M/100M/1G 的速度檢驗銅纜和光纖的連通性： 立即檢驗鏈路狀態、連接類型和信息強度
最近的交換機和 VLAN 信息： 顯示 VLAN 和最近的交換機型號、插槽和端口
布線： 測試安裝的布線和跳接線
TruePower™ PoE 測試： 將實際功率提高到 802.3at 標準 25.5W 以快速驗證 PoE 性能
記錄結果： 保存高達 50 份測試結果并下載到您的 PC
即時： 在 3 秒內啟動；六小時電池壽命
IPv4/IPv6 就緒
福祿克Fluke LinkRunner AT(LRAT-1000,LRAT-2000)概述
LinkRunner AT Network Auto-Tester 是解決網絡連通性問題的方式。 這種堅固耐用的手持式網絡測試儀具有完善的一鍵自動測試功能，讓您無需在診斷時做任何猜測。 自動測試能夠在 10 秒內執行完所需的一系列連通性測試，讓您準確而迅速地確定并解決網絡問題。
主要功能包括在 10/100/1G 速度下通過銅纜和光纖檢驗信號和鏈路完整性、的 TruePower™ PoE 測試和負載、802.1x 認證，電纜布線、IPv4/IPv6 就緒狀況、簡潔的用戶界面和顏色顯示、測試結果的詳細記錄并存儲 50 份報告、線路位置與識別以及最近的交換機信息。
LinkRunner AT 客戶的話：
“我很驚訝.. 我還沒來得及向一名初級工程師解釋我在干什么，這臺設備就完成了測試。 我已經做了 20 年多的工程師，現在才剛剛得到這臺設備，它真正地知道我的工作流和我工作所需的信息類型”。 Xerox 公司 ACS 高級顧問 Charles Morris
“使用 LinkRunner AT 后，我可以果斷地說，它能夠為這家企業節省時間和金錢，同時提高滿意度。 實際上，在我用過之后，我已經離不開它了”。 – 聯合醫療保健服務公司高級系統程序員 Thomas Franchina
“LinkRunner AT 不僅速度快，而且?guī)缀跤形倚枰乃兄匾蕴W(wǎng)連通性測試。 因此它不但能夠加快故障診斷速度，還能夠讓我對結果有充分的信心。 如果它說連通性沒有問題，那么我就相信沒有問題”。 – Jensen International 網絡管理員 John Heidelberg
現在我們看看福祿克Fluke Linkrunner AT（LTAR-1000，LRAT-2000）能為您解決什么問題？
福祿克Fluke LinkRunner AT(LRAT-1000,LRAT-2000)產品特性
迅速得到答案
LinkRunner AT 的啟動只需三秒鐘，然后即可通過用戶定義的自動測試在幾秒內執行完所需的連通性測試，讓您能夠迅速而準確地發現和解決網絡問題。
PoE（僅銅纜）類
鏈路速度和雙工（實際和設計）
RX 對和極性
802.1x 認證
交換機名稱、端口、VLAN、型號和 IP
與子網以及 DHCP 服務器地址的 DHCP 自動協商
IPv4 和 IPv6 可用性
Ping 和 TCP 端口連通性，顯示丟包、最小、和平均速度
自動測試在數秒內即可運行 6 次連通性測
立即檢驗連通性并確定最近的交換機和 VLAN
使用銅纜或光纖連接 LinkRunner AT 并打開，它會立即顯示鏈路狀態、連接類型和信號強度。
然后 LinkRunner AT 使用 IEEE 鏈路層發現協議 (LLDP) 以及 Cisco 和 Extreme 發現協議（CDP 和 EDP）顯示 VLAN 和最近的交換機型號、槽口和端口。
LinkRunner AT 顯示最近的交換機的關鍵信息，包括：
交換機名稱和型號
IP 地址
端口、槽口和 VLAN
雙工和速度（實際和設計）
信號強度
連接（MDI 或 MDI/X）
PoE 電壓和功率（實際和測試極限）
雙絞線功率的圖形展示
銅纜 100 MB 鏈路，端口 23 采用 PoE
光纖 1 Gig 鏈路
TruePower™ PoE 測試
您可通過將實際功率提高到 802.3at 標準 25.5W 來迅速驗證 PoE 性能。加載電路對交換機、布線和接線板進行壓力測試，所有這些測試都可同時測量所用電壓和雙絞線。 在安裝攝像頭、AP 和電話之前驗證 TruePower 交付的能力，確保部署的順利進行。
PoE 設置
?
關鍵設備和應用程序的可用性
除了經常會被屏蔽的 Ping 之外，LinkRunner AT 還會執行 TCP 端口打開測試，以檢驗應用程序通過 IPv4 和 IPv6 的連通性。 報告中包含路由器、DNS 和 DHCP 服務器及其響應時間。 用 URL 或 IPv4/IPv6 地址及可選的應用程序端口號額外配置 10 個設備，以滿足您的要求。
Ping 和 TCP 端口連通性
802.1x 認證
使用 802.1x 和 MAC 訪問控制列表 (ACL) 驗證對安全網絡的訪問。 內置的 LinkRunner Manager 軟件可以用于配置 802.1x EAP 類型、下載證書和輸入密碼。
802.1x 故障
可使用 MAC 地址欺騙驗證 MAC ACL。
?
電纜測試與檢驗
電纜測試
使用音頻、端口廣告、鏈路閃爍以及帶有多達 6 個電纜標識符的布線圖定位電纜運行。 音頻同時支持模擬和數字 IntelliTone 模式。
電纜檢驗
使用內置布線圖端口檢查跳接線，包括針角對針角連接，或安裝線的長度、短路或開路或串繞。 可選的辦公室定位儀套件可確定最多 6 個用于整理電纜設備的端口。
輕松找到開路、短路、錯接、串繞的三種不同方法：
在無終端電纜上
使用 WireView 電纜標識符
使用 LinkRunner AT 一側的內置布線圖端口
優質電纜
使用電纜標識符 #1 的線對 1,2 與 7,8 相交換的錯接電纜
使用內置布線圖端口的 4 上有斷路的電纜
帶有線對 3,6 和 4,5 串繞的錯接電纜
反射器
LinkRunner AT 包反射器模式使其在進行吞吐量測試時可用作遠程設備以驗證 LAN 和 WAN 的吞吐量，驗證能力為 1GBps。 可對其進行編程以交換 MAC 和/或 IP 地址。
LinkRunner 支持以下設備的包反射：
OptiView® XG Network Analysis Tablet
EtherScope™ Network Assistant
MetroScope™ Service Provider Assistant
所有生成 802.3 幀或 IP 包流的設備
使用 LinkWare Manager 記錄結果、管理配置和更新軟件
LinkRunner Manager 是 LinkRunner AT 的附帶軟件，可用于生成報告、管理 LinkRunner AT 配置文件和升級 LinkRunner AT 固件。
記錄結果
保存當前故障排除過程的完整結果，只需一鍵即可下載到 PC 上。 使用 LinkRunner Manager 創建報告，以便快速地解決故障單或提供上報問題所需文檔。 只需按下一個按鍵，即可記錄所有收集的、關于以下方面的詳細信息：
自動測試結果
交換機結果
電纜結果
將整個過程傳輸?shù)?PC 并使用 LinkRunner Manager 軟件方便地查看/存儲它們。
配置文件
通過配置文件功能，可以輕松配置、管理和控制 LinkRunner AT 或整個 LinkRunner AT 系列的使用。配置文件包括以下設置：
啟動 IPv6 尋址
包括 DHCP 或靜態地址的 IP 配置
包括 802.1x 安全、速度/雙工設置和 VLAN ID 優先級在內的 VLAN 和連接配置
10 設備的自動測試配置
PoE 配置和負載
反射器模式配置
命名并傳輸多達 10 個配置文件到 LinkRunner AT。也可將配置文件從 LinkRunner AT 傳輸?shù)?LinkRunner Manager 軟件。
配置文件可以將多個關鍵測試標準化到一個或多個配置文件，方便員工生成一致的測試結果。 例如，使用配置文件檢驗關鍵設備的連通性。
記錄過程
保存當前故障排除過程的完整結果，只需一鍵即可下載到 PC 上。 然后使用 LinkRunner Manager 創建報告，以便快速地解決故障單或提供上報問題所需文檔。 只需按下一個按鍵，即可記錄所有收集的、關于以下方面的詳細信息：
自動測試結果
交換機結果
電纜結果
將整個過程傳輸?shù)?PC 并使用 LinkRunner Manager 軟件方便地查看/存儲它們。
輕松升級
迷你 USB 端口允許軟件在數分鐘內完成現場升級。 另外，通過我們的支持計劃，用戶將自動享受免費升級。
福祿克Fluke LinkRunner AT型號和配件
| 型號/名稱 | 說明 |
| LRAT-2000 | LinkRunner AT 2000 Network Auto-Tester 包括： LinkRunner AT 2000 和 Li-ion 電池（特別優惠）、Wireview 電纜 ID #1、 LinkRunner Manager 軟件 CD、USB 線、 RJ45 耦合器、LinkRunner AT 快速入門指南、軟包。 |
| ACK-LRAT2000 | ACK-LRAT2000 網絡技術故障排除工具包包含： AirCheck Tester、LinkRunner AT2000 Tester、AirCheck 外置定向天線、AirCheck 或 LinkRunner 的備用 Li-ion 電池，802.3AT PoE Detector 和豪華便攜箱。 |
| LRAT-2000-FTK | 包括 LinkRunner AT 2000、SimpliFiber Pro 光功率計、850/1300 多模源、VisiFaultVFL、FT120 FiberViewer、FindFiber 遠程 ID 源和便攜箱；SC、ST 和 LC 功率計適配器 |
| LRAT-2000-KIT | LinkRunner AT 2000 擴展測試套件包括： LinkRunner AT 2000、IntelliTone Pro200 探頭、WireView 電纜 ID #1 -6、CLIP-SET RJ45 到8鱷魚夾裸線適配器、LinkRunner Manager 軟件 CD、測試附件軟袋、USB 線、LinkRunner AT 快速入門指南、IntelliTone Pro 快速入門指南、1 節 9V 堿性電池，裝在一個精美的 Fluke Networks 便攜包中。 |
| LRAT2000-5PK | LRAT-2000 5 套件： 包含 5 個 LRAT-2000 和 5 個 LinkRunner AT 移動套件。 每個移動套件都包含一個自動充電器和一個防護套。 |
| LRAT2000-10PK | LRAT-2000 10 套件： 包含 11 個 LRAT-2000 和 11 個 LinkRunner AT 移動套件。 每個移動套件都包含一個自動充電器和一個防護套。 |
| ACK-LRAT-CIQ | 包括 AirCheck™ Tester、LinkRunner AT 2000 Tester、AirCheck 外置定向天線、AirCheck 或 LinkRunner 備用 Li-Ion 電池、豪華便攜箱以及 CableIQ™ Qualification Tester。 |
| CIQ-GSV2 | CableIQ 千兆服務工具包包括： CableIQ Qualification Tester、LinkRunner AT1000、IntelliTone Pro 200 Probe、CableIQ Remote Identifiers #1-7、WireView Cable ID #1、CableIQ Reporter 軟件 CD、RJ45-RJ45 屏蔽式跳接線 (2)、USB 電纜、同軸電纜 |
| LRAT-1000 | LinkRunner AT 1000 Network Auto-Tester 包括： LinkRunner AT 1000 Tester、LinkRunner Manager 軟件 CD、USB 線、LinkRunner AT 快速入門指南和軟包。 |
套件
| 型號/名稱 | 說明 |
| | 帶 EverSharp 110 刀片的 D914 沖擊型工具 |
零配件
| 型號/名稱 | 說明 |
| WBP-LION | LinkRunner AT 鋰離子備用電池 |
| LRAT 防護套 | LinkRunner AT 防護套 |
| MT-8200-63A | IntelliTone 200 探頭包括： IntelliTone 200 探頭、RJ11 和 RJ 45 跳線、系索、用戶光盤和快速使用指南以及 9 伏電池 |
| SFP-1000SX | 帶 DDM 的 SX Gig Fiber SFP 收發器 |
| SFP-1000LX | 帶 DDM 的 LX Gig Fiber SFP 收發器 |
| SFP-1000ZX | ZX Gig Fiber SFP 收發器 |
| SFP-100FX | 100BASE-FX 光纖 SFP 收發機（有 DDM） |
| WireView-1 | WireView 電纜 ID #1 |
| WireView 2-6 | 電纜識別器工具 ID #12-6 |
| CIQ-RJA | RJ45/11 模塊化適配器 |
| MS-Auto-Ch | 自動充電器 |
| DTX-ACUN | 通用型交流充電器 |
支持
| 型號/名稱 | 說明 |
| GLD-LRAT | 1 YR GOLD SUPPORT FOR LINKRUNNER AT |
| GLD3-LRAT | 3 YR GOLD SUPPORT FOR LINKRUNNER AT |
福祿克Fluke LinkRunner AT（LRAT-2000,LRAT-1000）技術規格說明：
| 環境 | |
| 工作溫度和相對濕度 | 32oF 至 113oF（0oC 至 +45oC）注釋：如果測試儀的內部溫度高于 113oF（45oC），則電池不會供電。 |
| 工作相對濕度（% RH，無冷凝） | 90% （50oF 至 95oF；10oC 至 35oC）75%（95oF 至 113oF，35oC 至 45oC） |
| 貯存溫度 | -4oF 至 140oF（-20oC 至 +60oC） |
| 沖擊和振動 | 隨機，2 g，5 Hz — 500 Hz （2 類）1 米跌落試驗 |
| 安全 | EN 61010-1 第二版 |
| 安全性（僅 LR-AT 2000） | EN/IEC 60825-1:2007，EN/IEC 60825-2:2004+ A1:2007（僅 LRAT- 2000） |
| 海拔 | 4,000 米；貯存時：12,000 米 |
| EMC | FCC 第 15 部分 A 級，EN 61326-1 |
| 認證和合規 | 符合歐盟相關指令 符合澳洲有關標準 由加拿大標準協會 CSA 列出 |
| 常規 | ||
| 介質訪問；銅纜 | RJ-45：10BASE-T、100BASE-TX、1000BASE-T 和 PoE（IEEE 802.3af 和 802.3at）；100BASE FX 和 1000 | |
| 介質訪問；光纖 | SFP 適配器端口支持 100BASE-FX 和 1000BASE-LX/ SX/ZX（僅 LRAT-2000） | |
| 電纜測試 | 線對長度、開路、短路、串繞、交叉、直通和電纜標識 | |
| 音頻發生器 | IntelliTone 數字音頻：[500 KHz]; 模擬音頻：[400 Hz，1 KHz] | |
| 體積 | 3.5 英寸 x 7.8 英寸 x 1.9 英寸（8.9 厘米 x 19.8 厘米 x4.8 厘米） | |
| 重量 | 18 盎司（0.5 公斤） | |
| 電池 | 可插拔充電式鋰離子電池組（18.5 瓦特x小時）（包含特別優惠） | |
| 電池壽命 | 正常工作壽命為 6 小時；正常充電時間為 3 小時。 | |
| 外接交流適配器/充電器 | 交流輸入電壓 90-264 V， 輸入功率 48-62 Hz；直流輸出 15 V， 1.2A | |
| 顯示屏 | 2.8 英寸彩色 LCD（320 x 240 像素） | |
| 鍵盤 | 12 鍵塑膠鍵盤 | |
| LED 指示燈 | 2 LED（鏈路和接收/傳輸指示燈） | |
| 主機接口 | USB 5 針 mini-B | |
| LinkRunner Manager 軟件 | |
| 支持的操作系統 | Windows® Vista、Windows® XP、Windows® 7 |
| 處理器 | 400 MHz Pentium（奔騰）處理器或同等處理器（），1 GHz Pentium（奔騰）處理器或同等處理器（建議） |
| RAM | 96 MB（）；256 GB（建議） |
| 硬盤空間 | 可能需要 500 MB 可用空間 |
| 顯示屏 | 1024 x 768 高彩，32 位（建議） |
