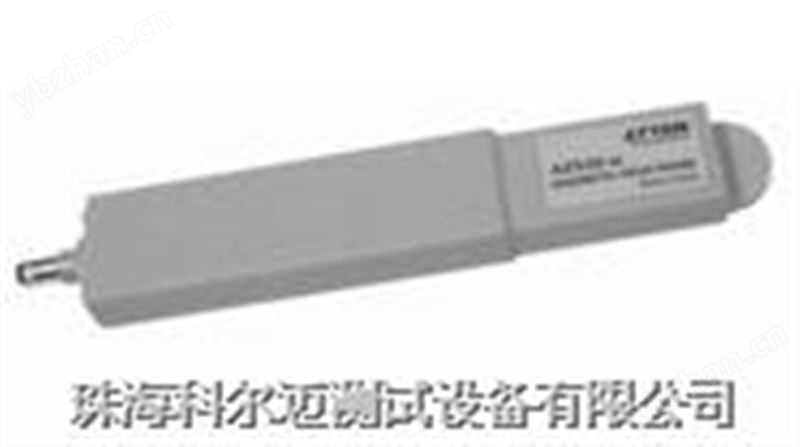

| 一、產品概述 (AZ530-M) AZ530是探測射頻電磁場的理想工具包。在產品發展階段，交于第三方進行測試之前，它是電磁干擾預認證測試的手段。全套包括3個手持探頭，其內裝有E探頭前置放大器，可用頻率范圍從100kHz到超過1000MHz。這些探頭包括1個磁場探頭，1個電場探頭和1個高阻抗探頭，都與頻譜儀或射頻接收機的50Ω輸入阻抗相匹配。其供電可用電池，鎳鎘電池或通過電源線從頻譜儀送來。信號送出是通過1.5米BNC電纜。當與頻譜儀或測量接收機連用時，探頭可以找出或劃定電磁干擾源，同樣可評估電路板和樣機電磁兼容問題。幫助使用者估計發射場以及加屏蔽后的性能比較。也可進行對電纜和組件的機械屏蔽性能和兼容性測試。 二、技術參數 ·頻率范圍 0.1~1000MHz（更低的頻率極限取決于探頭） ·輸出阻抗 50Ω ·插座 BNC ·*大輸入電平 ±10dBm(依賴頻率范圍) ·直流輸入電壓 20Vmax ·供電 6VDC,4節AA電池，頻譜儀供電 ·供電電流 8mA(磁場探頭) 15mA(電場探頭) 24mA(高阻抗探頭) ·探頭尺寸 195×40×19 （L×W×H）mm ·外殼 塑料（內部電屏蔽） 三、功能介紹 它向連接的儀器輸出一個與射頻磁場強度成比例的電壓。利用這個探頭，電路的高頻源可安排得彼此很靠近。磁場強度是隨電源距離的立方成反比。距離增加1倍，則場強為原處的1/8（H=1/d3）式中d是距離）。實際應用時，當干擾源出現時，探頭的輸出電壓會迅速增加。當制作電路板時就可以很明顯的測出哪些（例如IC）造成了干擾。從頻譜儀上可以看出這干擾*大幅度的頻率在哪里。這樣，就可采取措施改進以達到電磁兼容方面的要求。效果很明顯。亦可研究“泄漏”區域的屏蔽，以及電纜、電線傳輸中的干擾泄漏。 |
