FKL610電纜故障全自動綜合測試儀
**章 概述
一 .產品簡介
FKL600系列電纜故障全自動綜合測試儀采用ARM+FPGA+大點陣彩色液晶顯示技術研制成功的*新一代電纜測試產品。FKL600系列電纜故障全自動綜合測試儀具有脈沖反射和智能電橋兩種測試方法，適用于測量鉛皮電纜、全塑電纜、用戶皮線的斷線、混線、地氣、絕緣不佳、接觸不佳等故障的**位置。FKL610系列電纜故障全自動綜合測試儀是縮短故障查找時間、提高工作效率、減輕線路維護人員勞動強度的得力工具。線路查修人員也可以用FKL610系列電纜故障全自動綜合測試儀進行線路工程驗收和檢查電纜電氣特性。其中FKL610電纜故障全自動綜合測試儀不帶電橋
二 .產品特點
● 大屏幕彩色液晶顯示（480*280點陣）,人性化界面中文菜單設計，只需六個鍵，即可完成全部測試操作。。
● 結合了脈沖反射測試法和智能電橋測試法，可以測試斷線、混線、絕緣不佳等各種類型的故障
● 保留有手動測試功能。
● 采用中文菜單技術，易于掌握和使用。
● 具有兆歐表和歐姆表功能，能夠測試絕緣電阻和環路電阻。
● 帶有USB接口，可將測試數據上傳到計算機。
● 采用可充電鋰電池，智能充電，無需值守。
● 體積小，重量輕，便于攜帶。
三 .技術指標
1．脈沖反射測試法：
● *大量程8km。
● 測試盲區：0m
● 測試精度：*高1m
● 脈沖寬度：40ns-10μs自動調節
● 阻抗平衡自動調節
● 增益調節：自動和手動相結合
2．智能電橋測試法：
● 能夠測試絕緣不佳電阻*大值：100МΩ
● 測試精度：±1%×電纜全長
● 測試電纜*大長度： 9999m
● 充電時間約3個半小時
● 充滿后連續工作時間8小時
● 體積：220×160×90
● 重量：1Kg
四 .整機介紹

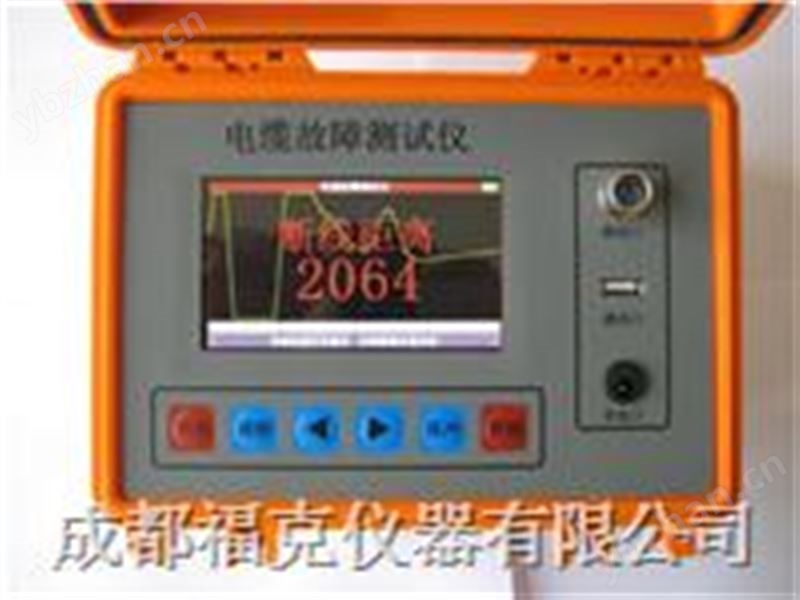

1．面板設置：
● 開關鍵：儀器的電源開關。
● 智能鍵：按動后儀器進行智能測試 。
● 脈沖鍵：脈沖測試法中手動測試按鍵；電橋測試法中用于切換到脈沖測試法。
● 調整鍵：用于調整相關參數。
● ?和?: 為光標移動鍵：用來左右移動虛線光標，標定故障距離。
● 通訊口：與U盤和上位機通訊的接口。
● 測試口：用來插接測試導引線。
● 充電插口：儀器的充電插口。
2．測試導引線（圖1.4.2）:
測試導引線的末端一共帶有三個鱷魚夾。
在脈沖反射測試法下，只使用帶有紅色鱷魚夾和黃色鱷魚夾的兩根線；在智能電橋測試法下，使用全部三根線。具體的使用方法在后面的章節中有介紹。
3.脈沖法電橋法切換：
儀器啟動自動進入脈沖工作方式，按動“調整”鍵，直到按 ◣◢ 進入電橋方式反白顯示，此時按動“◣”鍵者“◣”鍵即可進入電橋工作方式。在電橋工作方式下按動“脈沖”鍵即可進入脈沖工作方式。
五 .電纜故障測試的基本步驟
1．故障性質診斷：
電纜故障的性質可以簡單地分為以下幾種：
● 斷線：電纜的一根或多根芯線斷開，信號中斷。這種故障用脈沖法測試。
● 混線：分為接地、自混、他混三種類型，分別指芯線對鉛皮、同一對芯線之間、不同線對的芯線之間的絕緣層遭到破壞，絕緣電阻下降到很低的程度（幾百到幾千歐姆以下），甚至短路，信號質量受到嚴重影響。這種故障可以先用脈沖法測試，當波形難以識別時，再改用電橋法側試。
● 絕緣不佳：電纜芯線絕緣材料受到水或潮氣侵入，使絕緣電阻下降，造成通信質量不佳，甚至阻斷。這種故障類似于自混、他混、和接地，只是故障電阻較大（幾千歐姆以上），故障程度較輕。通常，如果絕緣電阻小于2兆歐姆，就會對信號質量產生影響，需要進行排除。這種故障一般用脈沖法無法測出，需要改用電橋法測試。
線路出現故障后，應該首先使用測量臺、兆歐表、萬用表等工具確定線路故障的性質和嚴重程度，以便選擇適當?shù)臏y(cè)試方法。
測試人員了解線路走向和故障情況，有助于迅速確定故障點。當電纜發生故障后，對故障發生的時間、產生故障的范圍、電纜線路所處的環境、接頭與人孔井的位置、天氣的影響及可能存在的問題等，進行綜合考慮。根據測量的結果，粗略判斷一下故障的段落。
2． 選擇測試方法:
故障電阻小于幾百至幾千歐時，我們成為低阻故障，反之稱為絕緣不佳或高阻故障。高阻和低阻之間沒有明確的界限。
脈沖法適合于測試斷線和低阻混線故障。比較嚴重的絕緣不佳故障，有時也能用脈沖法測試。脈沖法操作直觀、簡便、不需要對端配合，在測試時應首先使用。
電橋法能夠測試高阻絕緣不佳故障，但需要找出一根好線，而且需要在對端配合，測試的準備工作也比較繁瑣。應在確認脈沖測試法不能測出后再使用電橋法。
3． 故障測距：
測試時，應首先斷開與故障線對相連的局內設備。先在局內測試，確定出故障點的*小段落，然后到現場進行復測，確定故障點的**位置。
4． 故障定點：
根據儀器測試的結果，對照?qǐng)D紙資料，標定出具體的故障點的位置。圖紙資料不全或有誤時，可以根據所掌握的電纜線路情況，估計出故障點的大致位置，然后根據故障情況，結合周圍環境，分析故障原因，直至找到故障點。例如，在估計的范圍內有接頭，就大致可以判斷故障點在接頭內。量程越遠，測量誤差越大。
**章 脈沖測試法（詳見產品說明書）
脈沖法適合于測試斷線和低阻故障。
一、儀器工作原理
二、電纜障礙定點的測試步驟
三、智能測試
四、手動測試
第三章 智能電橋測試法（詳見產品說明書）
絕緣不佳的故障電阻很高（幾千歐姆以上），遠遠大于電纜的特性阻抗，脈沖反射非常微弱，不容易判斷故障點。此時需要用電橋法進行測試。本儀器的電橋法附帶有簡易兆歐表和歐姆表功能。
一 .電橋測試原理
三 .電橋測試步驟
四 .兆歐表和歐姆表功能
電橋測試法附帶有兆歐表和歐姆表功能，可以測量線路絕緣電阻和環路電阻。
（若需該產品詳細說明書，請垂詢）
